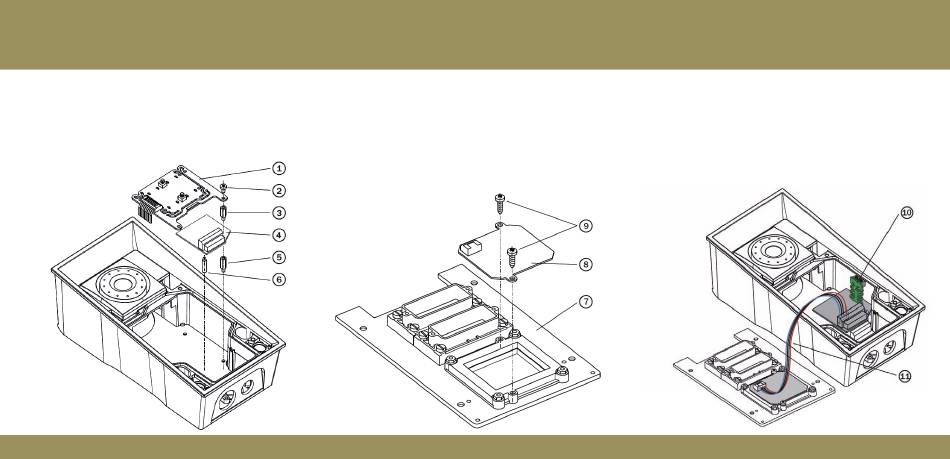

Montageanleitung
1) Trennen Sie die 2N EntryCom IP Force vom Strom und Netzwerk
2) Entfernen Sie die Frontplatte (7) der Türstation.
3) Montieren Sie die Antenneneinheit (8) mit den beliegenden Schrauben (9) auf
der Frontplatte (7).
4) Schließen Sie das Kabel (11) an das Verbindungsstück der Antenne an.
5) Lösen Sie die Schrauben der Tasterplatine (1), die Kabel nicht abtrennen!
6) Unter der Platine werden vier Abstandshalter sichtbar. Entfernen Sie den
Wichtiger Montagehinweis
Bitte achten Sie bei Montage der Platine auf Schutzmaßnahmen gegen
Elektrostatische Entladung (ESD).
7) Montieren Sie den längeren ( 12 mm ) der beiliegenden Abstandshalter (5) an
der rechte unteren Position.
8) Setzen Sie das Kunststoffdistanzstück (6) ein.
9) Setzen Sie die RFID Platine (4) auf die Abstandshalter.
10) Montieren Sie den beiliegenden 10,5 mm Abstandshalter (3).
11) Montieren Sie die Tasterplatine (1) und befestigen Sie diese wieder mit den
Originalschrauben (2).
Technischer Kundendienst
Bei Fragen zu Installation und Inbetriebnahme wenden Sie sich an Ihren
Fachhändler oder die Hotline 01805/ 345 835
12) Sofern Sie den Sabotagekontakt verwenden möchten, setzen Sie die Platine
(10) in das Verbindungsstück im rechten unteren Bereich der RFID-Platine (4) ein.
Da der Sabotagekontakt die gleichen Relais-Anschlüsse (NO und NC) benutzt, ist
der zweite Schaltkontakt nicht mehr nutzbar.
13) Verbinden Sie das Antennenkabel (11) an das Verbindungsstück der
Leserplatine (4) an.
14) Montieren Sie zum Abschluss wieder die Frontabdeckung der Türstation.
Modulkonfiguration: siehe Installations- und Konfigurationsanleitung
