Einbau

6.1

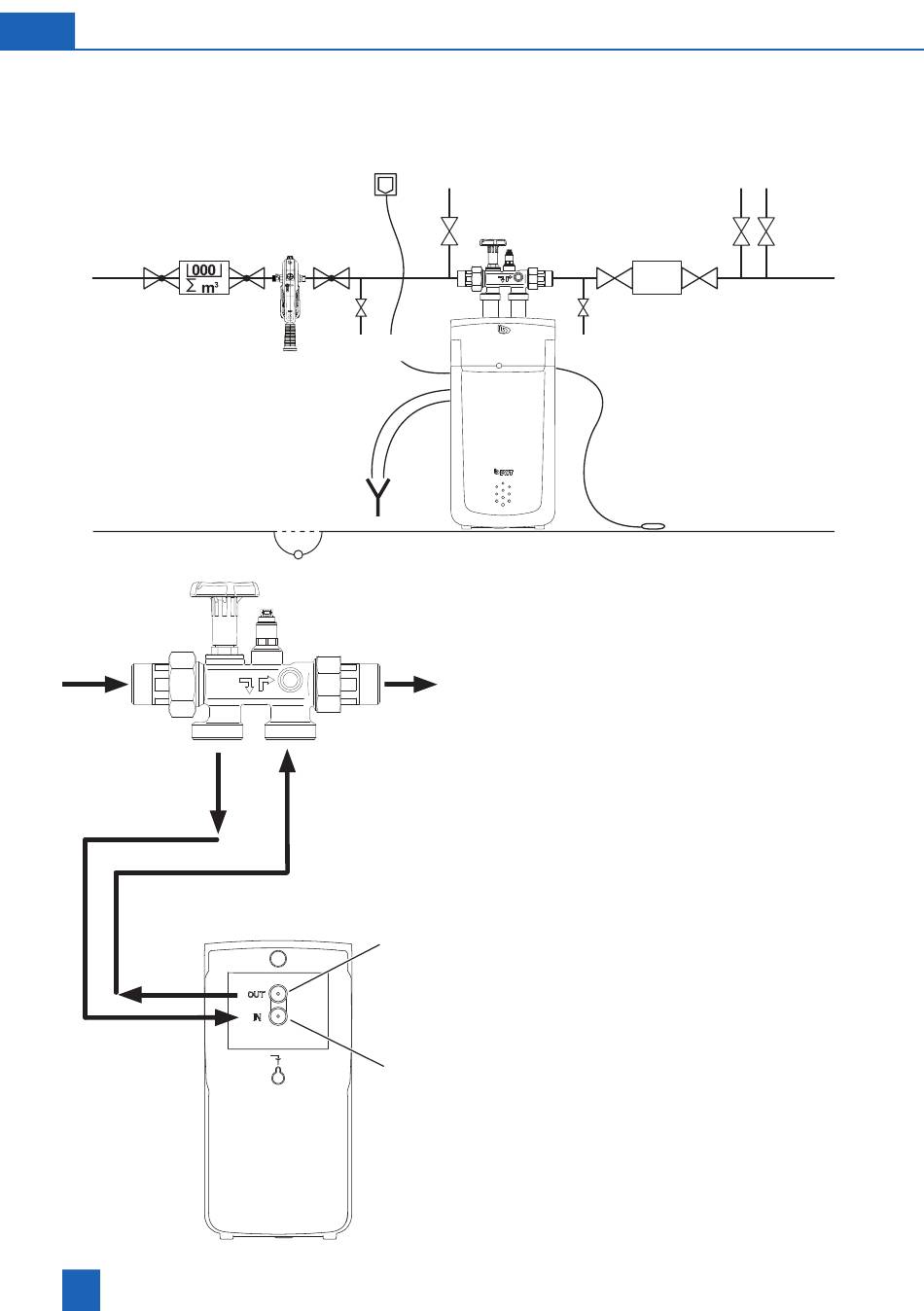

Einbauschema

Druckminderer,
Dosieranlage optional
erforderlich je nach
Betriebsbedingungen
Multiblock X
Ausgang
zu 6
16
Filter
Probenahmehahn
Bodenablauf
Eingang
zu 5
5
6
Gartenwasserleitung,
Füllleitung Schwimmbad
Probenahmehahn
Das Produkt entsprechend nebenstehendem Sche-
ma anschliessen.
● Im Multiblock X ist ein Bypass integriert.
● Der Einbau ist in waagerecht und senkrecht ver-
laufende Rohrleitungen möglich.
● Die separate Einbauanleitung des Multiblock
X beachten, da sonst im Schadensfall die Ge-
währleistung erlischt.
● Eventuell vorhandene Schmutzpartikel durch
Öffnen des Handrades am Multiblock ausspü-
len.
● Wellrohrschlauch an den Multiblock X Ausgang
anschliessen und mit dem Eingangswasser-An-
schluss IN (6) des Produkts dichtend verbinden.
Fliessrichtungspfeile beachten!
● Wellrohrschlauch an den Multiblock X Eingang
anschliessen und mit dem Ausgangswasser-
Anschluss OUT (5) des Produkts dichtend ver-
binden. Fliessrichtungspfeile beachten!
Trinkwasser kalt,
Trinkwasser warm
Dosier-
anlage
Bodensensor
