OUT
IN
14
15
16
13
> 20 mm
17
18
6.2

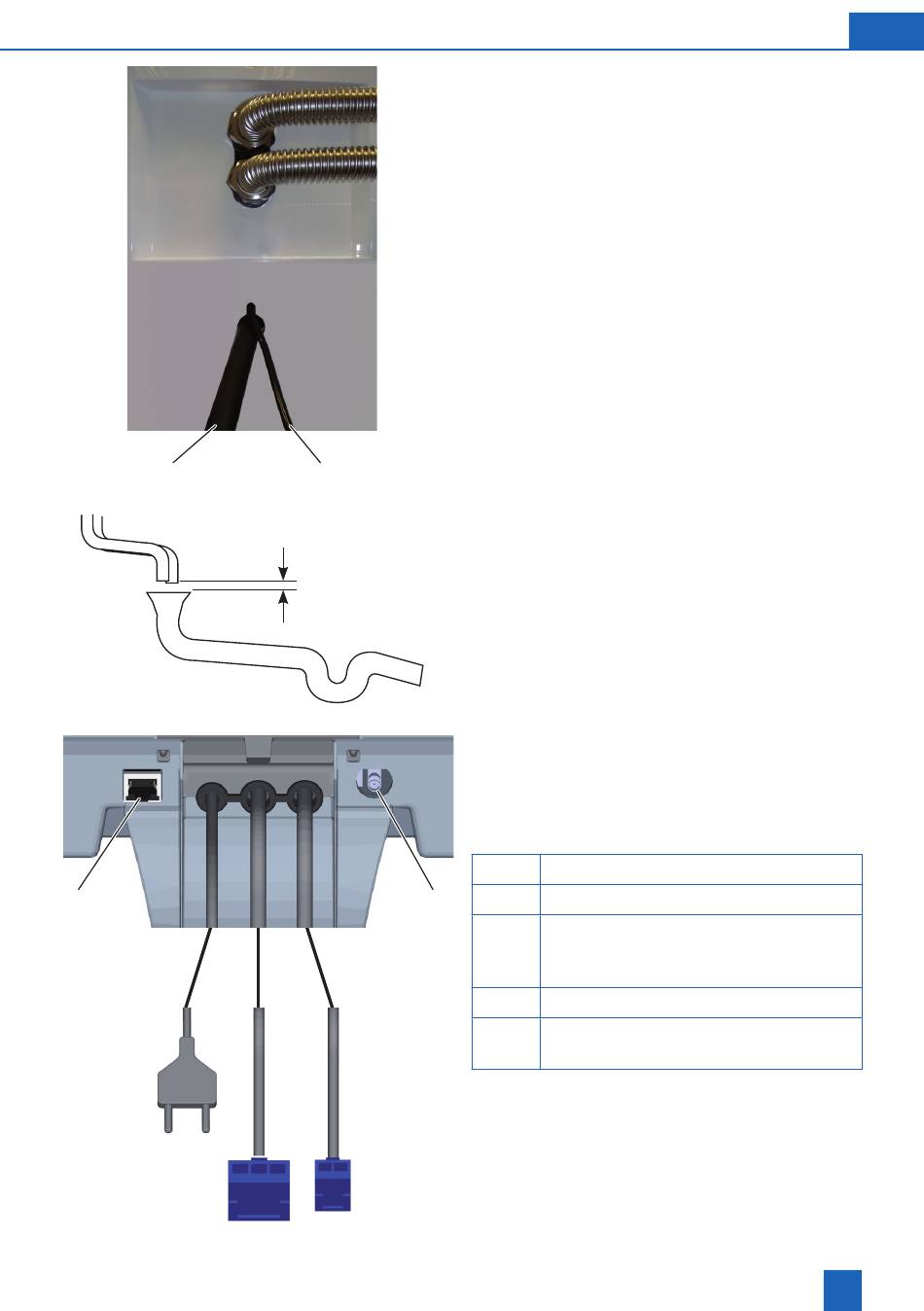

Schlauchanschlüsse
Spülwasserschlauch Ø 8 mm (13) zum Kanal-
anschluss (Abfluss) führen oder an beiliegenden
BWT Siphon anschliessen und das Ende gegen
„Druck-Wedeln" sichern.
Überlaufschlauch Ø 24 mm (14) mit mind. 10 cm
Gefälle zum Kanalanschluss (Abfluss) führen oder
an beiliegenden BWT Siphon anschliessen und
ausreichend befestigen.
Die beiden zum Kanal verlegten Schläuche dürfen
nicht verbunden werden und keine Querschnitts-
verengungen aufweisen. Bei Verwendung des
BWT Siphon diesen nach der dem Siphon beilie-
genden Einbauanleitung an den Kanalanschluss
anschliessen.
Nach EN 1717 müssen der Spülwasser- und der
Überlaufschlauch mit mindestens 20 mm Abstand
zum höchstmöglichen Abwasserspiegel am Kanal-
anschluss befestigt werden (freier Auslauf).
Bodensensor auf dem Fussboden platzieren.
6.3
Elektrische Anschlüsse
An der Rückseite des Easy-Fill Technikdeckels
stehen folgende Anschlüsse zur Verfügung (von
links nach rechts):
15
Anschluss LAN (RJ45)
16
Netzkabel
19
17
Anschluss Störmeldekontakt (3-adrig),
potenzialfreier Wechselkontakt (max.
24 V / 0,5 A)
18
Anschluss Dosierpumpe (2-adrig)
19
Anschluss GSM-Antenne (optional, bei
niedriger Signalstärke)
DE
17
17
