Eaton 93PM USV 30-200 kW
Anzeige
Gelbes Symbol für den
Bypass-Modus
Rotes Symbol für aktiven
Alarm

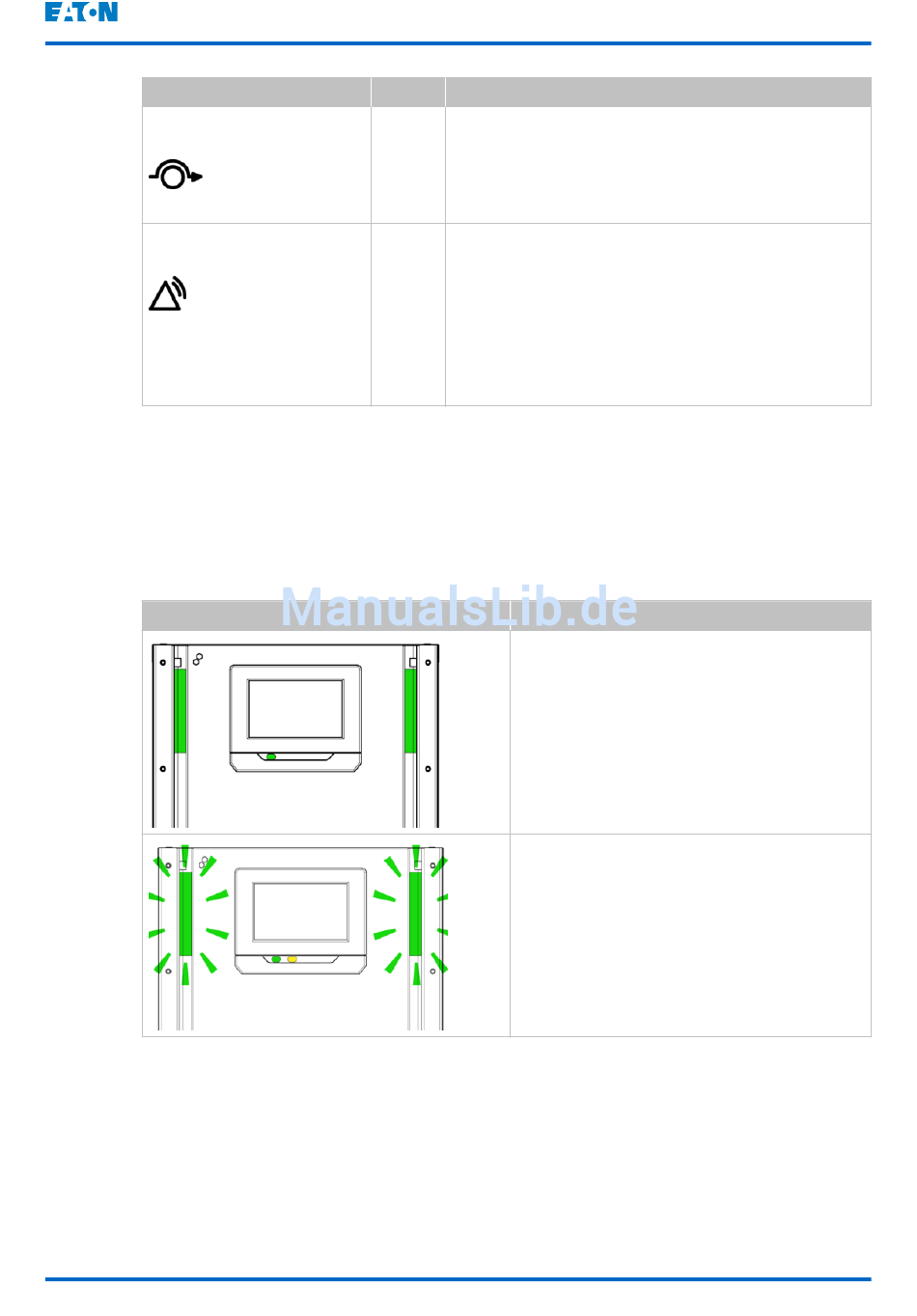

Farb-LED-Anzeigen
Die LED-Anzeigen bestehen aus zwei LED-Reihen auf der rechten und linken
Seite der USV-Schranktür. Die LEDs sind rot, grün und gelb. Die Farbe der LED
zeigt den Zustand der USV an. Der dringendste Zustand ist immer der
angezeigte. Es wird jeweils nur eine Farbe auf einmal angezeigt. Die Tabelle
unten definiert, welche Farbe angezeigt wird.
Farbige LED-Anzeigen (Bildschirm und Tür) USV-Status
©
Eaton Corporation plc 2016. Alle Rechte vorbehalten. Revision: 004
Status
Beschreibung
An
Die USV ist im Bypass-Modus. Der kritische Ver-
braucher wird aus der Bypass-Quelle unterstützt.
Die grüne Anzeige für den Normalbetrieb leuchtet
nicht, wenn sich das System im Bypass-Modus be-
findet.
An
Die USV verfügt über einen aktiven Alarm und er-
fordert umgehende Beachtung. Der Bildschirm
zeigt die aktiven Alarme mit der höchsten Priorität
an. Bei allen Alarmen ertönt ein hörbares Signal.
Um den Signalton abzuschalten, drücken Sie eine
beliebige Taste des Bedienfeldes ein Mal. Die
Alarmanzeige kann zusammen mit anderen Anzei-
gen leuchten.
Normalbetrieb
Batteriemodus
Die grünen LEDs an den Seiten der USV-
Schranktür blinken und das gelbe Symbol
für den Batteriemodus leuchtet unter dem
Display. Da der Batteriemodus ein norma-
ler Zustand der USV ist, leuchtet das grü-
ne Symbol für den Normalbetrieb ebenfalls
unter dem Display.
Benutzer- und Installationshandbuch
Dokument-ID: P-164000249
96 (136)
