Eaton 93PM USV 30-200 kW

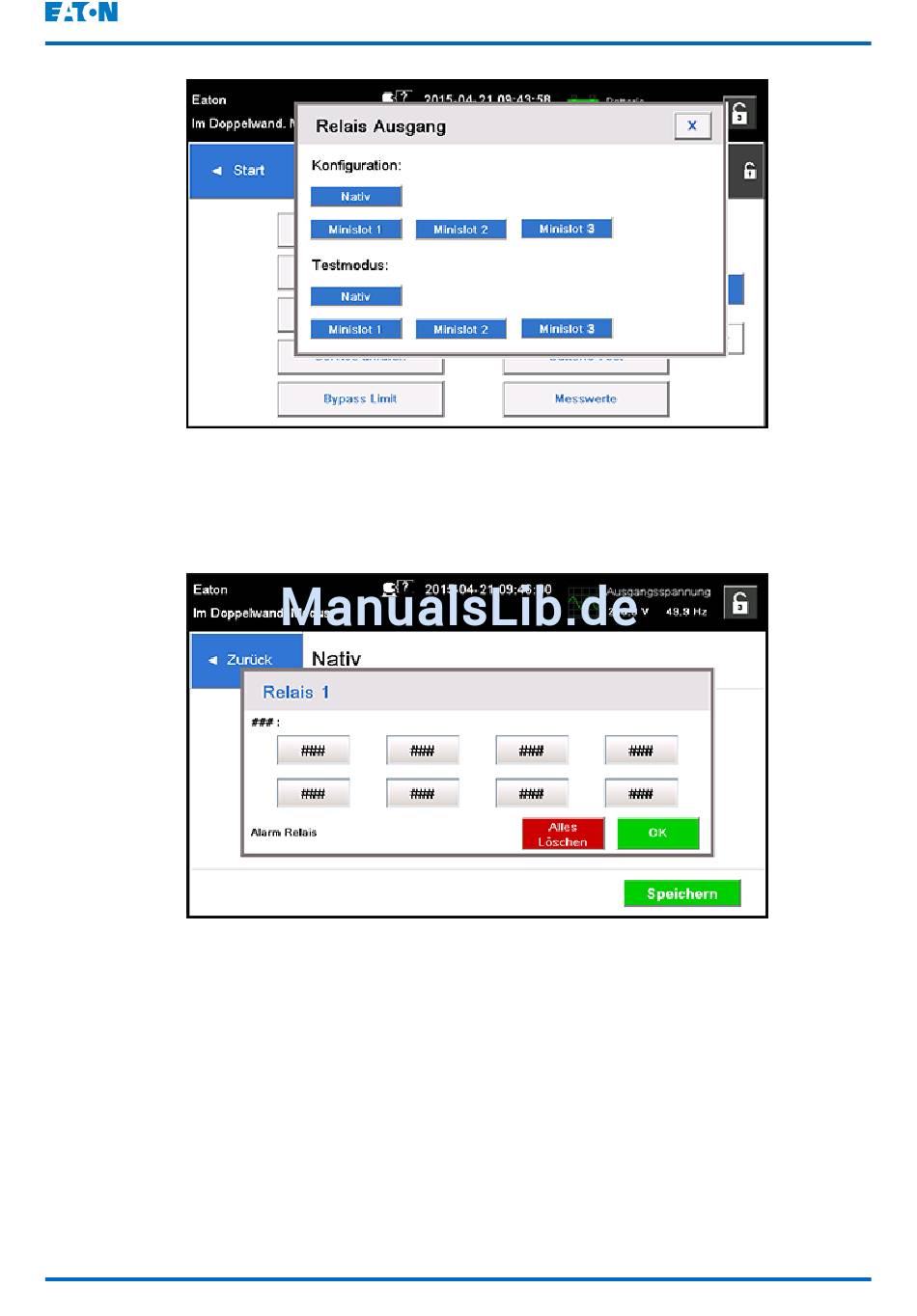

Abbildung 43. Optionen für die Konfiguration der Relais-Ausgänge
7.
Geben Sie den (die) Code(s) der Funktion(en) ein, die das Relais auslösen
sollen, wenn sie aktiv werden.
8.
Drücken Sie auf OK und Speichern, um die Änderungen zu speichern.
Abbildung 44. Eingabe der Codes der Funktionen, die das Relais auslösen
9.
Wenn Sie einen der MiniSlots gewählt haben, stehen die folgenden
voreingestellten Werte zur Verfügung:
•
•
•
•
•
Alternativ können Sie die Relais für jedes beliebige Ereignis konfigurieren.
©
Eaton Corporation plc 2016. Alle Rechte vorbehalten. Revision: 004
Relais 1: #262 Auf Leitung (LED leuchtet)
Relais 2: #260 Auf Batterie (LED leuchtet)
Relais 3: #352 Alarm (LED leuchtet)
Relais 4: #261 Auf Bypass (LED leuchtet)
Relais 5: #15 Warnung, Batterie schwach
Benutzer- und Installationshandbuch
Dokument-ID: P-164000249
92 (136)
