Konfiguration Der Relais - Eaton 93PM USV Installation Und Betrieb

Eaton 93PM USV 30-200 kW

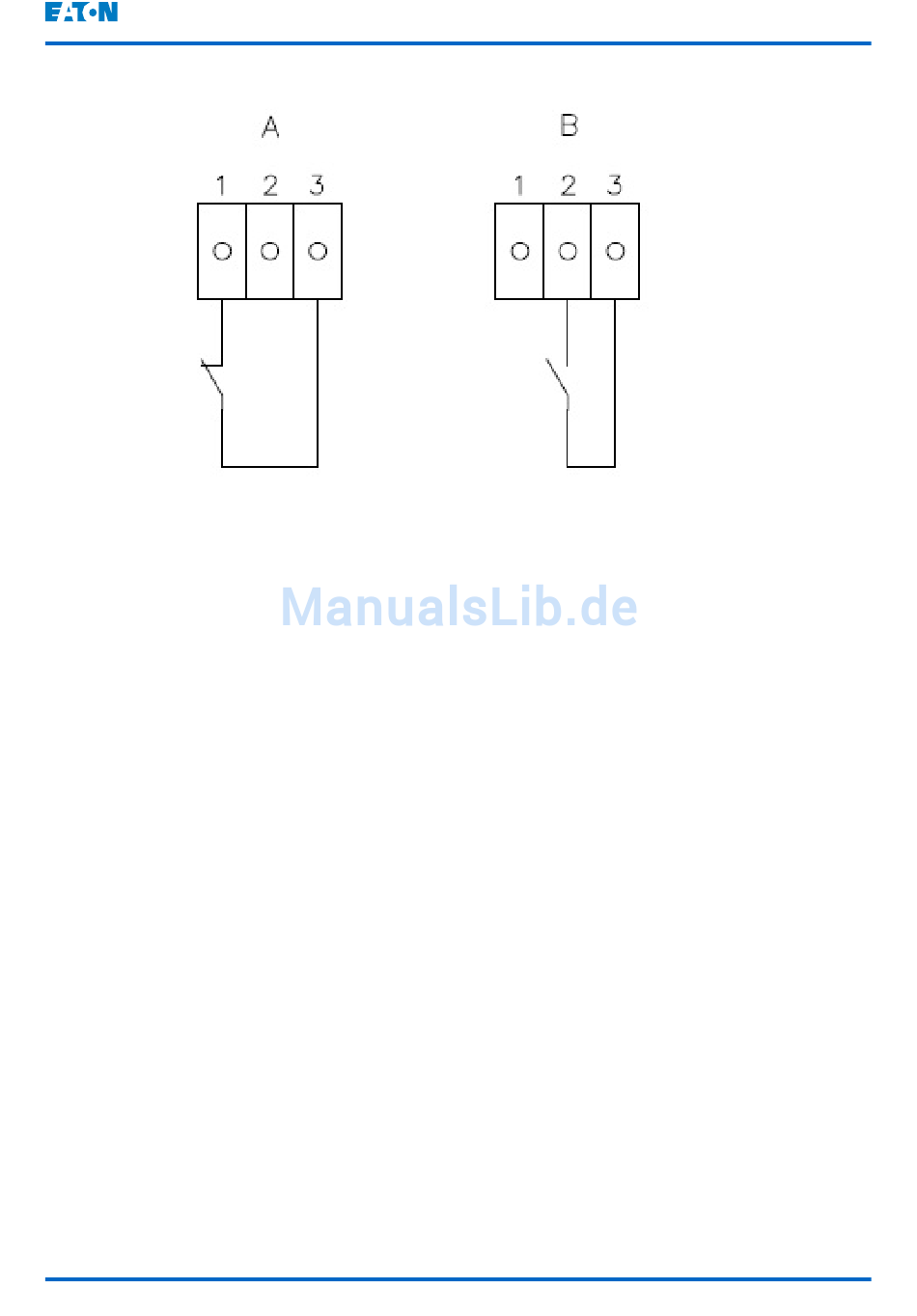

Abbildung 40. Ausgangsrelaiskonfigurationen: A) Öffner (Pins 1 und 3), B) Schließer (Pins
2 und 3)
6.5
Die 93PM bietet einen nativen Relais-Ausgang. Des Weiteren kann jeder der 3
MiniSlots mit einem 5-Relais-Adapter für weitere Relaisausgänge ausgerüstet
werden. Die folgenden Anweisungen führen Sie durch die Relais-Konfiguration.
Die Relais-Konfiguration kann über das Displays durchgeführt werden. Siehe
Anhang A: Relaisalarme für verfügbare Knoten, welche für die Relais
konfiguriert werden können.
Die maximale Spannung des Relais beträgt 30 V. Überprüfen Sie die
Spannungs- und Stromangaben der anderen Karten der vorherigen Abschnitte.
Nachfolgend die Vorgehensweise für die Relais-Konfiguration:
1. Klicken Sie im Startbildschirm des Displays auf das Schlosssymbol in der
oberen rechten Ecke, um das Servicepasswort einzugeben.
2. Klicken Sie im Anmeldefenster auf das Passwortfeld mit den 4 Punkten.
©
