Elektrische Installation
HINWEIS
Ändern Sie niemals die Position des Klemmengehäuses und lösen Sie keine Schrauben, sofern keine entsprechende
Anweisung im Produkthandbuch gegeben wird. Diese Maßnahmen können Beschädigungen des OneGearDrive
verursachen und führen zu einem Verlust der Garantie.
Danfoss liefert aufschraubbare Klemmengehäuse standardmäßig mit metrischem Gewinde.
4 4

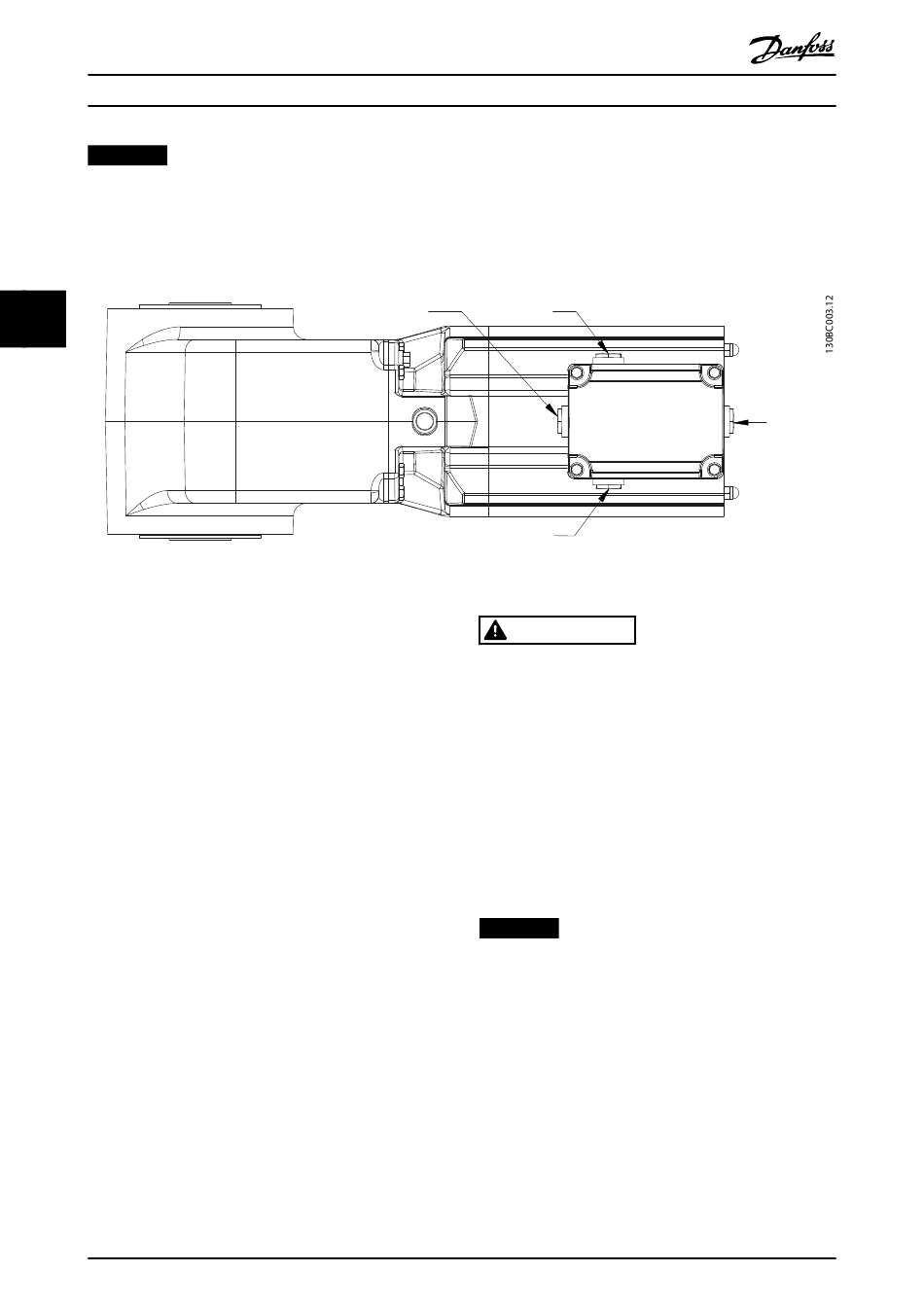

Abbildung 4.2 Schrauben des Klemmengehäuses

4.3.1 Anschluss

Stellen Sie sicher, dass die Einheit ausgeschaltet ist, bevor
Sie das Klemmengehäuse öffnen. Die auf dem Typenschild
angegebenen Informationen zu Spannung und Frequenz
müssen mit der Netzspannung unter Einhaltung der
Klemmenschaltung übereinstimmen. Die Überschreitung
der in EN 60034/DIN VDE 0530 angegebenen Toleranzen,
d. h. Spannungen ±5 %, Frequenz ±2 %, Nockenform und
Symmetrie, erhöht die Wärmeentwicklung und verringert
die Lebensdauer.
Beachten Sie alle zugehörigen Anschlussdiagramme,
insbesondere bei Spezialgeräten (z. B. Thermistorschutz
usw.). Die Art und der Querschnitt der Hauptleiter sowie
die Schutzleiter und ein eventuell erforderlicher Potential-
ausgleich müssen mit den allgemeinen und lokalen
Installationsvorschriften übereinstimmen. Berücksichtigen
Sie bei Schalthandlungen den Anlaufstrom.
Schützen Sie den OneGearDrive vor Überlast und in
gefährlichen Situationen vor einem unerwarteten Anlauf.
Verschließen Sie das Klemmengehäuse, um nicht in
Kontakt mit spannungsführenden Komponenten zu
geraten.
14
®
VLT OneGearDrive
M20x1.5
GEFAHR VON KURZSCHLÜSSEN
Dringt Wasser durch die Kabel in das Klemmengehäuse
ein, kann es zu Kurzschlüssen kommen. Die installierten
Schutzkappen am Klemmengehäuse unterstützen die
Schutzart des OneGearDrive (siehe auch
Kapitel 3.3 Schutzart).
HINWEIS
Ziehen Sie das Produkthandbuch für den VLT
AutomationDrive FC302 und den VLT
FCD 302 zu Rate, um die Klemmen anzuschließen.
Schließen Sie den OneGearDrive nicht direkt an die
Stromversorgung an.
Danfoss A/S © 08/2015 Alle Rechte vorbehalten.
M20x1.5
M20x1.5
VORSICHT
•
Verwenden Sie immer ausreichend abgedichtete
Komponenten beim Entfernen der Schutz-
kappen und beim Herstellen der
Kabelverbindungen.
•
Vergewissern Sie sich stets, dass das Klemmen-
gehäuse korrekt geschlossen ist.
1x M20x1.5
®
®
