Elektrische Installation

4.4 Federzugklemmen-Anschlussdiagramm

Abbildung 4.3 zeigt den OneGearDrive V210 mit Klemmengehäuse im Y-Anschluss und den Anschluss für den thermischen
Schutz.

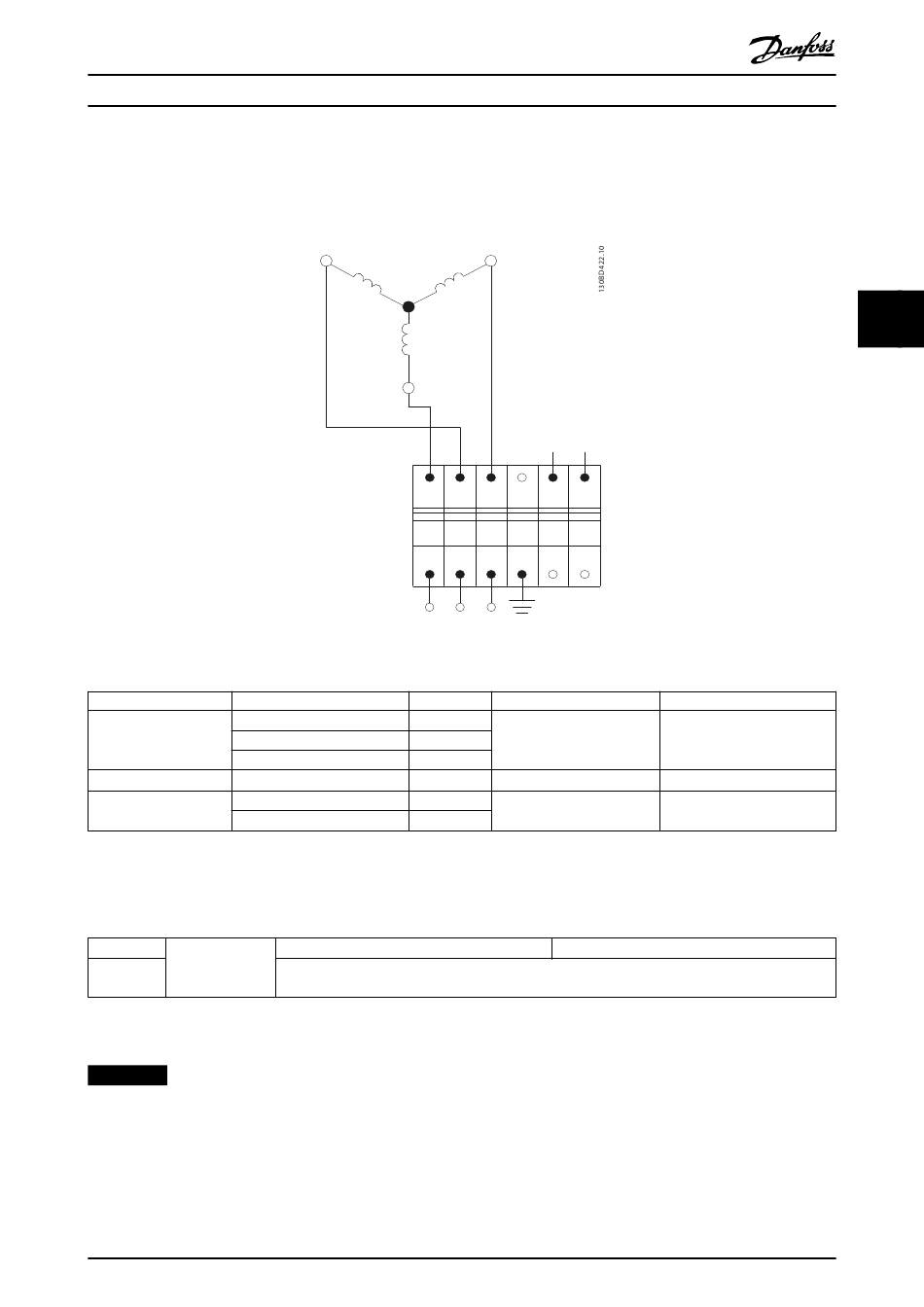

Abbildung 4.3 Federzugklemmen-Anschlussdiagramm
Beschreibung Wechselrichterausgang
U
Motorwicklung V
W
PE
Schutzleiter
T1
Temperaturschutz 1)
T2
KTY 84-130
Tabelle 4.1 Federzugklemmenanschlüsse
1) Wenn der Anschluss an den VLT
klemme 54, KTY-Sensor 1. Informationen zu Parametereinstellung und Programmierung können Sie dem entsprechenden Produkthandbuch
entnehmen.
T1
KTY 84-130
T2
Tabelle 4.2 Anschlüsse T1 und T2
1) Nur falls angeschlossen
HINWEIS
Ziehen Sie nach dem Anschluss alle 4 Schrauben an der Klemmengehäuseabdeckung fest. Das Anzugsdrehmoment
beträgt 3 Nm.
