Motordatenblatt
Beschreibung Kennzeichnung Testpunkt
Stromver- B1
sorgung der
Bremse
B2
Tabelle 8.4 Anschlüsse für die optionale mechanische Bremse
Ein Beispiel für den Anschluss der mechanischen Bremse des OneGearDrive an den Frequenzumrichter ist in Abbildung 8.20
abgebildet.

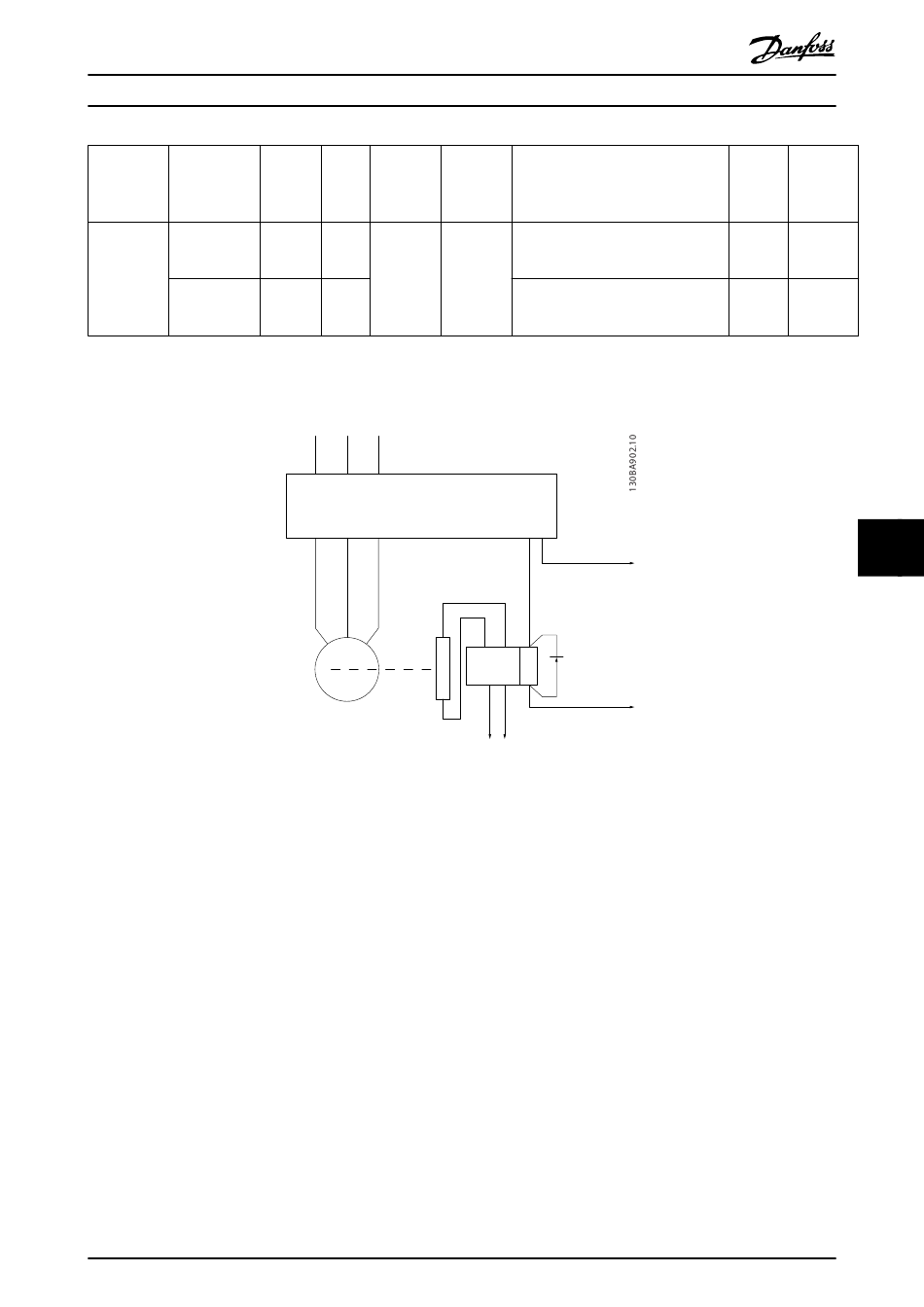

Abbildung 8.20 Beispiel für den Anschluss der mechanischen Bremse an den Frequenzumrichter
Der Anschluss und die Verwendung der mechanischen Bremse wurde mit dem VLT
Decentral Drive FCD 302 getestet und freigegeben. Bei einem anderen Frequenzumrichter ist ggf. ein anderer Anschluss
erforderlich. Weitere Informationen erhalten Sie vom Danfoss-Service.
Informationen zur Parametereinstellung und Programmierung beim Einsatz des VLT
Decentral Drive FCD 302 entnehmen Sie den jeweiligen Produkthandbüchern.
MG75C503
Produkthandbuch
Farbe Typischer
(TP) Querschnitt
1 Braun AWG 20/
0,75 mm2
2 schwarz
L1 L2 L3
Frequency converter
U V W
Mechanical
brake
Shaft
Motor
