Pkm DW 14-7FI A++ Bedienungsanleitung Seite 15

1 Zierverkleidung
Seriennummer
1
2
3
4
5
6
Die geforderte Höhe der Sockelleiste sollte den ästhetischen Ansprüchen genügen
sowie ein reibungsloses Öffnen und Schließen der Tür gewähren. Die nötigen
referenzwerte finden Sie in der Liste oben.
12. Fixierung des Geräts
a. Befestigen Sie durch Drehen der Schrauben das Gerät an seiner
Einbauvorrichtung.
b. Stecken Sie die 4 Verschlussstopfen in die Löcher (siehe Abbildung unten).
2

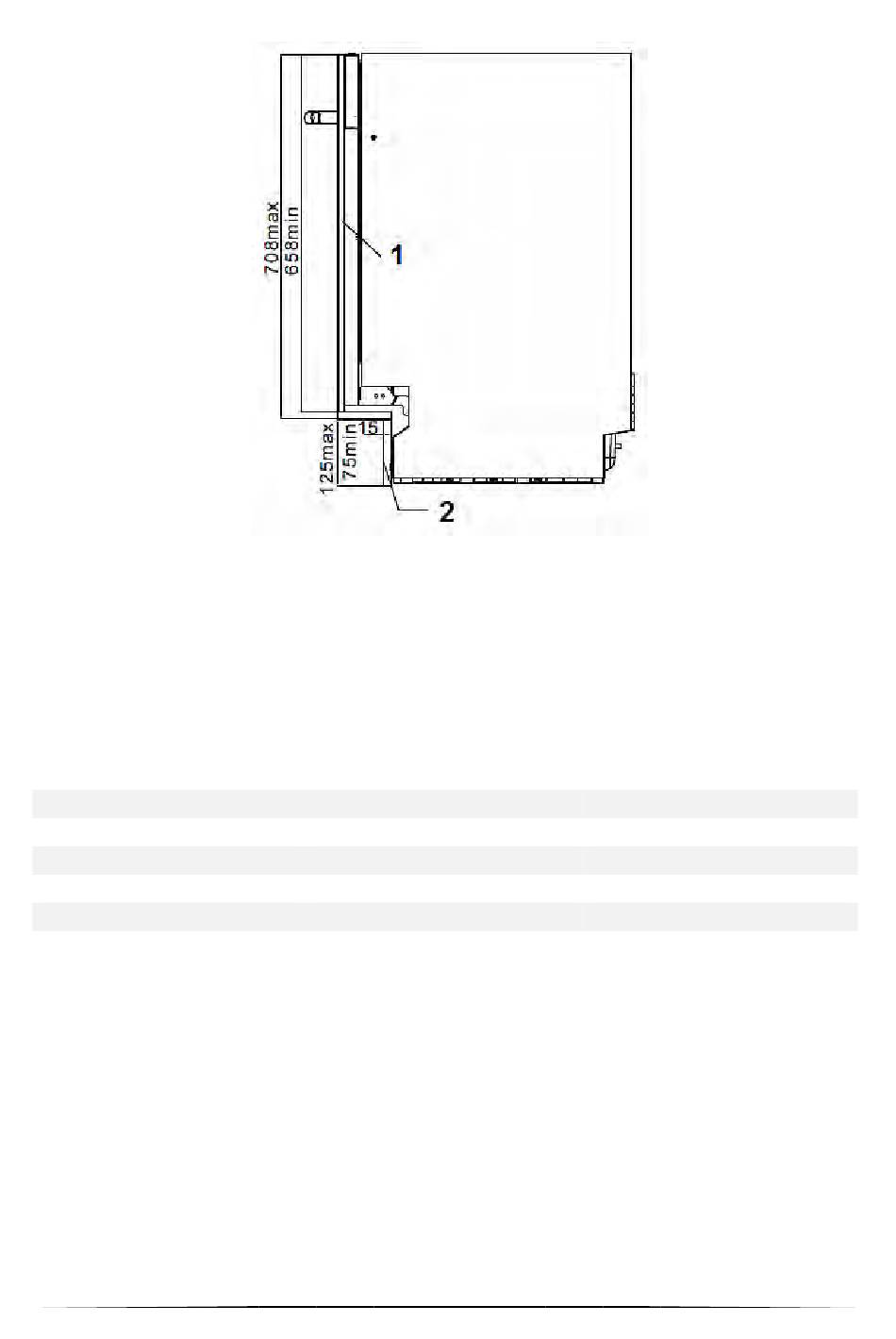

Referenzabmessungen
Zierverkleidung
708 mm
698 mm
688 mm
678 mm
668 mm
658 mm
15
Sockelleiste
Sockelleiste
75 mm
85 mm
95 mm
105 mm
115 mm
125 mm
