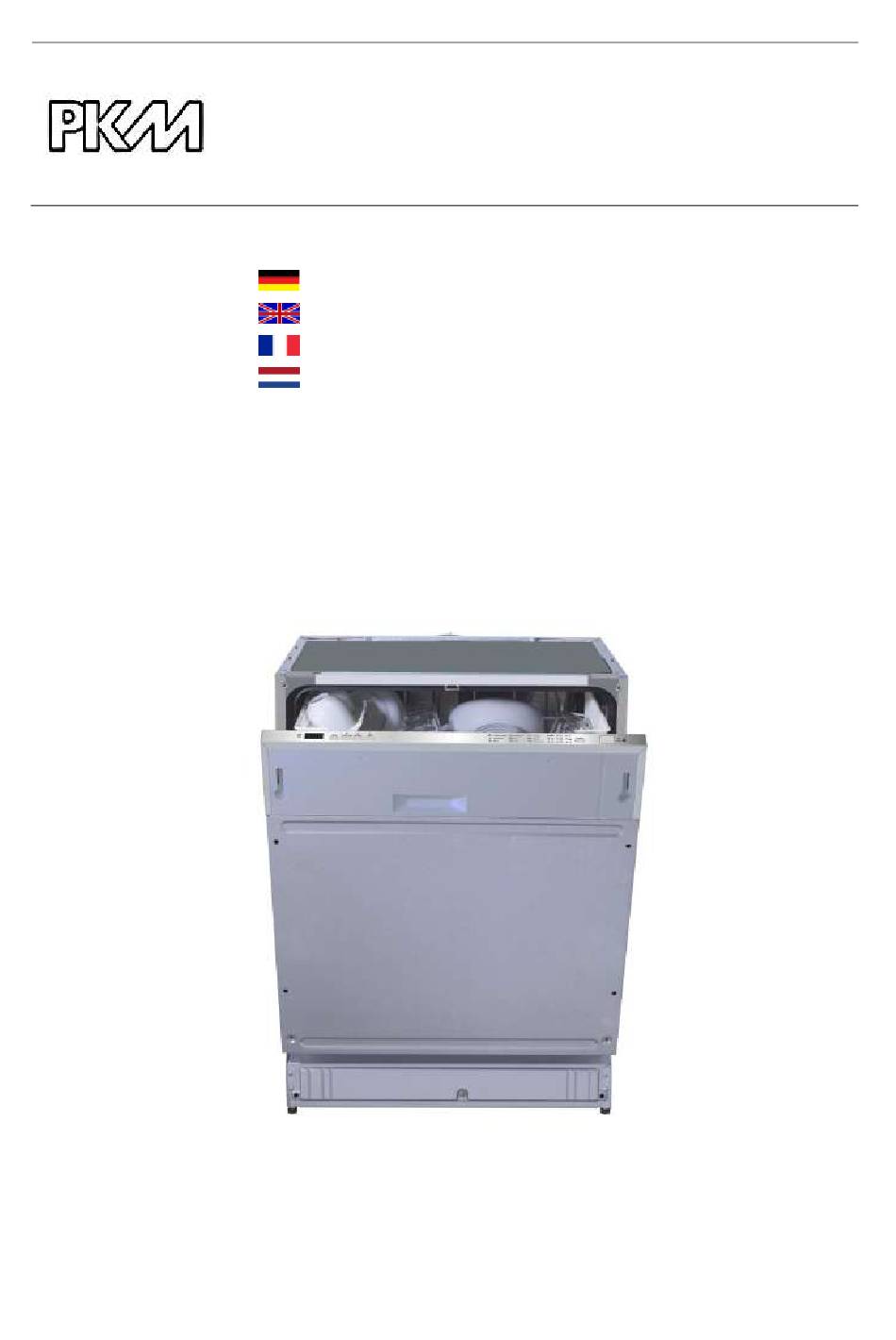

TECHNOLOGIE FÜR DEN HAUSHALT
TECHNOLOGY FOR DOMESTIC USE
Geschirrspüler
Deutsch
Englisch
Français
Nederlands
Bedienungsanleitung
Instruction Manual
Mode d'emploi
Gebruiksaanwijzing
Dishwasher
DW12-7FI
www.pkm-online.de
Lave-vaisselle Vaatwasser
Seite
Page
Page
Pagina
2
41
76
112
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pkm DW12-7FI

Inhaltszusammenfassung für Pkm DW12-7FI

  • Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Mode d'emploi Gebruiksaanwijzing Geschirrspüler Dishwasher Lave-vaisselle Vaatwasser DW12-7FI Deutsch Seite Englisch Page Français Page Nederlands Pagina www.pkm-online.de...

  • Seite 2: Inhaltsverzeichnis

    Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort.

  • Seite 3: Sicherheitshinweise

    EG - Konformitätserklärung  Für die in dieser Bedienungsanleitung beschriebenen Produkte liegen sämtliche entsprechenden EG Konformitätserklärungen vor.  Die relevanten Unterlagen können durch die zuständigen Behörden über den Produktverkäufer angefordert werden. Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen Details von dem tatsächlichen Design Ihres Geräts abweichen.
  • Seite 4 Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine Beschädigung des Geräts zu vermeiden. Prüfen Sie auf jeden Fall auch das technische Umfeld des Geräts! Sind alle Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung...
  • Seite 5 WARNUNG! 1. In einem Warmwassersystem, das über einen Zeitraum von 2 Wochen oder länger nicht benutzt wurde, kann es unter bestimmten Bedingungen zur Bildung von Wasserstoff kommen. Wasserstoff ist ein explosives Gas. Falls Sie das Warmwassersystem über einen solchen Zeitraum hinweg nicht benutzt haben, drehen Sie alle Warmwasserhähne auf und lassen Sie das Wasser für einige Minuten fließen.
  • Seite 6 15. Wenn alle Kontrollleuchten auf dem Bedienfeld flimmern, liegt eine Fehlfunktion des Geräts vor. Trennen Sie in diesem Fall das Gerät umgehend von der Strom- und Wasserversorgung. 16. Benutzen Sie das Gerät niemals ohne eingesetzte Filter. 17. Kinder dürfen niemals mit dem Gerät spielen. 18.

  • Seite 7: Benutzen Sie Das Gerät Nicht, Bevor Alle Dazugehörigen Teile Sich

    4. Benutzen Sie ausschließlich Spülmaschinen-Spülmittel und Zusätze, die für die Verwendung in einem Geschirrspüler hergestellt wurden. Benutzen Sie keine Seifen, Waschmittel oder Handwaschmittel in Ihrem Geschirrspüler. 5. Wenn Sie das Gerät bewegen, halten Sie es immer am unteren Ende fest und heben Sie es vorsichtig an.

  • Seite 8: Vor Der Installation

    5. Das Gerät muss ordnungsgemäß mit der Stromversorgung verbunden sein. 6. Das Typenschild befindet sich im Inneren des Geräts oder außen an der Rückwand. Wasseranschluss / Abwasseranschluss 1. Der Wasseranschluss sowie der Abwasseranschluss muss von einer qualifizierten Fachkraft durchgeführt werden. 2.
  • Seite 9 Wasserauslassschlauch verfügen, die für gewöhnlich rechts oder links angebracht werden können Installieren Sie das Gerät in der Einbauvorrichtung. 825-875 mm min. 580 mm 100 mm Anschlüsse für Netzkabel, Wassereinlass, Wasserauslass Ausstattung abhängig vom Modell.

  • Seite 10: Der Mindestens Benötigte Raumbedarf Bei Geöffneter Tür

    2.2 Der mindestens benötigte Raumbedarf bei geöffneter Tür.

  • Seite 11: Abmessungen Der Vorderen Zierverkleidung

    2.3 Abmessungen der vorderen Zierverkleidung. a: Loch, 10 mm tief. 2.4 Befestigung der Zierverkleidung 4 St. 4*42 mm Holzschrauben 1.) Entfernen Sie 2 St.. 4*10 2.) 4 St. 4*42 Holzschrauben Tür des Geräts T-förmiger Stopfen 2 St. 4*26 mm Holzschrauben Zierverkleidung 4 St.

  • Seite 12: Einstellen Der Spannung Der Türfeder

    2.5 Einstellen der Spannung der Türfeder a: Sechskant/CR-V 4 mm Versuchen Sie nach Installation der Zierverkleidung die Tür zu öffnen und zu schließen, um die Balance der Tür zu überprüfen und zu entscheiden, ob sie in...

  • Seite 13: Anschluss Des Wassereinlassschlauchs (Für Kaltes Wasser)

    dieser Einbaustellung verbleiben kann. Bei nicht ordnungsgemäßer Balance verwenden Sie die Schraube im oder entgegen dem Uhrzeigersinn zur ordnungsgemäßen Einstellung oder lassen Sie die Balance einstellen. 2.6 Anschluss des Wassereinlassschlauchs (für kaltes Wasser) Schließen Sie den Wassereinlassschlauch fest und sicher an einen Anschluss mit einem 3/4 Zoll Gewinde an.

  • Seite 14: Elektrischer Anschluss

    Eine Manschette gewährleitet eine Krümmung des Schlauchs. An der Manschette befindet sich eine Haltevorrichtung zur Befestigung der Manschette. Der Abwasserschlauch muss am höchsten Punkt der Manschette eine Höhe von mindestens 40 cm aufweisen. Folgen Sie für die Anschlussmöglichkeiten A, B oder C der folgenden Zeichnung.

  • Seite 15: Installation Der Sockelleiste

    Einstellung Vorderfüße Einstellung Hinterfüße 2.11 Installation der Sockelleiste Zierverkleidung Sockelleiste Referenzabmessungen Seriennummer Zierverkleidung Sockelleiste 708 mm 75 mm 698 mm 85 mm 688 mm 95 mm...

  • Seite 16: Fixierung Des Geräts

    678 mm 105 mm 668 mm 115 mm 658 mm 125 mm Die geforderte Höhe der Sockelleiste sollte den ästhetischen Ansprüchen genügen sowie ein reibungsloses Öffnen und Schließen der Tür gewähren. Die nötigen referenzwerte finden Sie in der Liste oben. 2.12 Fixierung des Geräts a.

  • Seite 17: Anbringen Der Oberen Distanzleiste

    2.13 Anbringen der oberen Distanzleiste Ausstattung abhängig vom Modell. obere Distanzleiste besteht mehreren Lagen. Passen Sie die Höhe der Leiste dem abzudeckenden Abstand an, indem Sie von unten die nötige Anzahl an Lagen vorsichtig entfernen. Verwenden Sie hierfür die Klick-Verschlüsse rechts, links und hinten.

  • Seite 18: An / Aus ( On /0 Ff )-Taste

    1. Programmanzeige Die Anzeige des gewählten Spülprogramms leuchtet. 2. Programmwahltaste Drücken Sie die Taste zur Auswahl eines Spülprogramms. Durch das erste Drücken wählen Sie das E -Programm. Drücken Sie die Taste mehrfach, bis Sie Ihr gewünschtes Programm eingestellt haben. 3. Wasserenthärter- und Klarspüleranzeige Leuchtet auf, wenn der entsprechende Spender aufgefüllt werden muss.

  • Seite 19: Vor Der Ersten Benutzung

    oder nutzen. SPAR INTENSIVE Einstellen eines Spülprogramms (1) + Türe schließen (2) = das Gerät ist betriebsbereit (3). 4. Vor der ersten Benutzung Überprüfen Sie vor dem Starten des Geräts, ob 1. das Gerät gerade und fest steht. 2. die Wasserzufuhr geöffnet ist. 3.
  • Seite 20  Der Hersteller gewährt keine Garantie und ist nicht verantwortlich für Schäden aufgrund der Verwendung eines ungeeigneten Wasserenthärters.  Füllen Sie den Behälter nur vor einem beginnenden kompletten Spülprogramm. Dadurch verhindern Sie, dass eventuell verschüttete Rückstande des Enthärters am Boden des Geräts verbleiben und somit zu möglichen Korrosionen führen. ...
  • Seite 21  Je kleiner der dunkle Punkt wird, desto leerer ist der Behälter. Der Behälter sollte immer mindestens zu 1/4 gefüllt sein. 1. Drehen Sie die Kappe in Richtung des offen/open Pfeils (links) und nehmen Sie diese ab. 2. Füllen Sie den Klarspüler in den Behälter. Überfüllen Sie den Behälter nicht. 3.
  • Seite 22 Einstellen des Klarspülspenders  Beginnen Sie mit Stufe 4.  Bei Flecken oder schlechten Trockenergebnissen wählen Sie Stufe 5.  Sollten die Probleme weiter auftreten, erhöhen Sie auf Stufe 6.  Die Werkseinstellung ist Stufe 5. 1. Erhöhen Sie die Menge an Klarspüler, wenn nach dem Spülprogramm Wassertropfen oder Kalkflecken auf dem Geschirr sichtbar sind.
  • Seite 23 und farbige Flecken werden so nicht vollständig entfernt. Wählen Sie in einem solchen Fall ein Programm mit einer höheren Temperatur. Spülmaschinen-Tabs Spülmaschinen-Tabs verschiedener Hersteller lösen Verunreinigungen unterschiedlichen Zeitperioden. Aus diesem Grund können einige Tabs bei Kurzspülprogrammen nicht ihre lösenden und reinigenden Eigenschaften entwickeln.

  • Seite 24: Geschirrkörbe

    1. Spülmittel für den Hauptspülgang. MIN entspricht ca. 20 g Spülmittel. 2. Spülmittel für den Vorspülgang; entspricht ca. 5 g Spülmittel. Beachten Sie die Dosierungsanweisungen des Herstellers des Spülmittels auf der Packung.  Schließen Sie nun den Deckel; drücken Sie ihn zu, bis die Verriegelung einschnappt.
  • Seite 25 Beladen des oberen Geschirrkorbs Der obere Geschirrkorb ist für empfindliches und leichteres Geschirr wie Gläser, Tassen, Saucieren, kleine Platten und Schüsseln und flache Pfannen, soweit diese nicht zu sehr verunreinigt sind, vorgesehen. Beladen Sie den Korb so, dass die einzelnen Gegenstände nicht durch das Versprühen des Spülwassers bewegt werden.
  • Seite 26 Geschirr Suppenteller Schüssel Essteller Dessertteller Großer Teller Besteckkorb Geben Sie Ihr Besteck mit dem Griff nach unten in den Besteckkorb. Legen Sie besonders lange Gegenstände nur waagerecht und sicher in das Gerät, damit Sie die rotierenden Sprüharme nicht blockieren. Besteckart Besteckart Tee-/Kaffeelöffel Messer...

  • Seite 27: Mögliche Ursachen

    6. Gegenstände aus Bleikristall. 7. Gegenstände aus Stahl, die Rost aufweisen oder leicht rosten. 8. Hölzerne Gegenstände aller Art. 9. Gegenstände aus synthetischen Chemiefasern. 10. Gegenstände, die durch Zigarettenasche, Wachs, Lacke oder Farben verunreinigt sind. Die folgenden Gegenstände sind lediglich eingeschränkt zum Spülen in einem Geschirrspüler geeignet: 1.

  • Seite 28: Spülprogramme

    Dauer des Spülprogramms. niedrigeren Temperatur und Dauer. 6. Spülprogramme Programm Info Beschreibung Spülmittel Dauer- VS/HS Verbrauch in Min.-kW/h/L Für sehr stark Vorspülen 5/25 g 168/1,30/14 verschmutztes Hauptspülen(60 Intensive Geschirr mit Abspülen Eintrocknungen. Heißspülen 1/2 Trocknen Für normal Vorspülen 5/25 g 153/1,03/14 verschmutztes Hauptspülen(46...
  • Seite 29 Vorspülen später gespült wird. 60 min Alltägliches Heißspülen 1/2 5/20 60/0,95/10 Spülen von Hauptspülen (60 leicht/normal Trocknen verschmutztem Geschirr/Töpfen/ Pfannen. *: EN 50242 Standard-Testprogramm unter folgenden Voraussetzungen: Füllmenge 12 Gedecke, unterer Geschirrkorb in niedriger Position, Klarspüler- Einstellung 5 (oder 4 bei Spendern mit 4 Einstellungen). Start eines Spülprogramms 1.
  • Seite 30 b. Eine der Leuchten ist an = Das entsprechende Programm läuft. c. Eine der Leuchten blinkt = Pausen-Modus Benutzung von 3in1 Spül-Tabs 1. 3in1 Spülmittel enthalten eine Kombination aus Spülmittel, Klarspüler und Wasserenthärter. 2. Überprüfen Sie zuerst, ob die Wasserhärte ihrer Wasserversorgung den auf der Verpackung genannten Angaben des Herstellers der Tabs entspricht.

  • Seite 31: Reinigung/Pflege

    Ende eines Spülprogramms Nur wenn auf dem Display "-" erscheint und das akustische Signal 6 mal ertönt, ist das Programm beendet. 1. Schalten Sie das Gerät mit dem AN/AUS Knopf ab. 2. Drehen Sie die Wasserversorgung des Geräts ab. VORSICHT! Warten Sie einige Minuten, bevor Sie nach Beendigung eines Spülprogramms die Tür öffnen., da heißer Dampf entweichen kann.
  • Seite 32 verstopfen. Das Filtersystem besteht aus einem Grobfilter, einem Flächenfilter und einem Mikrofilter.  Überprüfen Sie die Filter nach jedem Spülprogramm auf Verunreinigungen.  Indem Sie den Grobfilter entfernen, können Sie das gesamte Filtersystem dem Gerät entnehmen. Entfernen Sie mögliche Rückstände und reinigen Sie die Filter unter fließendem Wasser.

  • Seite 33: Düsen Und Die Lager Der Arme

    Sprüharm  Reinigen Sie die Sprüharme regelmäßig, weil Chemikalien und Mineralien die Düsen und die Lager der Arme verstopfen.  Um Sprüharm abzunehmen, entfernen Sie die Schraubenmutter im Uhrzeigersinn, um die Waschvorrichtung oben am Sprüharm abzunehmen und entfernen Sie den Arm. ...

  • Seite 34: Problembehandlung

    Frostschutz Falls Ihr sich Gerät im Winter an einem ungeheizten Ort befindet, ziehen Sie für die unten aufgeführten Maßnahmen einen Service-Techniker hinzu 1. Trennen Sie das Gerät von der Stromversorgung. 2. Stellen Sie die Wasserzufuhr ab und trennen Sie das Wasserzufuhrrohr vom Ventil.

  • Seite 35: Beladen Sie Die Körbe Immer

    möglichen Wasserüberschuss. einem solchen Fall schaltet es die Umlaufpumpe Ablaufpumpe ein. Lärm. 1. Einige Geräusche sind normal. 1. Öffnen des Spülmittelbehälters. 2. Geschirr ist nicht ordnungsgemäß 2. Überprüfen Sie das Geschirr im eingelagert. Kleine Gegenstände sind Gerät. aus einem Korb gefallen. 3.
  • Seite 36 5. Öffnen Sie die Tür und geben Sie 2 Tassen weißen Essig unten in das Gerät. 6. Schließen Sie die Tür und lassen Sie das Programm zu Ende laufen. Falls dieses Vorgehen keinen Erfolg hat: wiederholen Sie den Vorgang, aber nehmen Sie statt Essig 1/4 Tasse (60 ml) Zitronensäure-Kristalle.

  • Seite 37: Entfernen Sie Die Flecken Per Handwäsche Mit Einem Milden

    Schwarze oder graue Stellen auf dem Geschirr.  Aluminium-Gegenstände  Entfernen Sie die Flecken per haben gegen das Geschirr gerieben. Handwäsche mit einem milden Scheuermittel. Wasser bleibt am Boden des Geräts zurück.  Normal.  Eine kleine Menge sauberen Wassers um den Ablauf herum hält die Wasser-Vorlage aufrecht.

  • Seite 38: Technische Daten

    9. Technische Daten Geräteart Geschirrspüler, vollintegriert Steuerung Elektronisch Fassungsvermögen 12 Gedecke Energieeffiziensklasse Trocknungseffiziensklasse Energieverbrauch Standardprogramm* 1,03 kW/h Jährlicher Energieverbrauch** 289,00 kW/h Wasserverbrauch Standardprogramm* 14,00 l Jährlicher Wasserverbrauch*** 3920 l Geräuschemission dB(A) re 1 pW 49 dB(A) Leistung 1850 W Reinigungstemperaturen in Leistungsaufnahme ausgeschaltet 0,10 W Leistungsaufnahme nicht ausgeschaltet...

  • Seite 39: Entsorgung

    ***: Auf der Grundlage von 280 Standardreinigungszyklen. Der tatsächliche Wasserbrauch ist von der Art der Nutzung des Geräts abhängig. 10. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen.

  • Seite 40: Garantiebedingungen

    11. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er...
