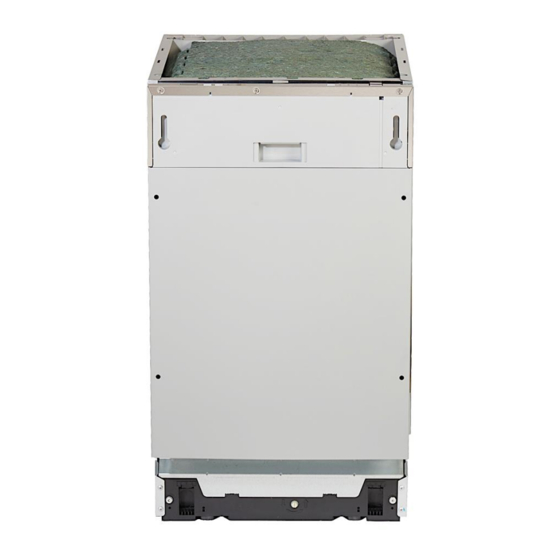

Pkm GSP9-5FI Bedienungsanleitung
Vollintegriert
Verwandte Anleitungen für Pkm GSP9-5FI
Inhaltszusammenfassung für Pkm GSP9-5FI
- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE 12.03.2022 ESCHIRRSPÜLER EDIENUNGSANLEITUNG VOLLINTEGRIERT ISHWASHER NSTRUCTION ANUAL FULLY INTEGRATED GSP9-5FI Deutsch Seite English Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. - Seite 3 4.2 Klarspüler ....................... 37 4.2.1 Füllen des Klarspüler - Behälters ..............38 4.2.2 Einstellen des Klarspülerverbrauchs ............40 4.3 Spülmaschinen-Spülmittel ..................41 4.3.1 Der Spülmittelbehälter ................... 42 4.4 Zusammenfassung der Grundfunktionen ............45 5. Geschirrkörbe ......................47 5.1 Allgemeine Hinweise für das Beladen der Geschirrkörbe ........ 47 5.2 Oberer Geschirrkorb .....................
-
Seite 4: Eg-Konformitätserklärung
8.6 Außerbetriebnahme ....................74 9. Problembehandlung ....................74 9.1 Fehlermeldungen ....................78 10. Technische Daten ...................... 80 11. Entsorgung ......................... 81 12. Garantiebedingungen ....................82 Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das Gerät darf nur über eine Sammelstelle für wiederverwendbare elektrische und elektronische Geräte entsorgt werden. -
Seite 5: Sicherheitshinweise
1. Sicherheitshinweise LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE GESAMTEN SICHERHEITSHINWEISE UND SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH. Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit. Die Nichtbeachtung der Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen. Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit griffbereit ist. -
Seite 6: Signalwörter
1.1 Signalwörter verweist eine WARNUNG! verweist auf eine GEFAHR! Gefahrensituation, die, wenn sie nicht Gefahrensituation, die, wenn sie nicht abgewendet wird, eine mögliche abgewendet wird, eine unmittelbare bevorstehende Gefährdung für Leben Gefährdung für Leben und Gesundheit zur Folge hat. und Gesundheit zur Folge hat. VORSICHT! verweist auf eine verweist eine... - Seite 7 6. Versuchen Sie niemals selbst, das Gerät zu reparieren. Falls Ihr Gerät nicht ordnungsgemäß funktioniert, kontaktieren Sie den Kundendienst oder das Geschäft, in dem Sie das Gerät erworben haben. Lassen Sie nur Original-Ersatzteile einbauen. 7. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter dem Gerät befindet oder durch das Bewegen des Gerätes beschädigt wird.
- Seite 8 4. Betreiben Sie das Gerät nur mit 220~240 V / 50 Hz Wechsel- spannung. Alle Netzanschlussleitungen, die Beschädigungen aufweisen, müssen einer qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Lassen Sie alle Reparaturen nur von Ihrem autorisierten Kundendienst durchführen. 5. Verwenden Sie zum Anschluss des Gerätes an die Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungs- kabel.
- Seite 9 19. Halten Sie Kinder fern von Spülmaschinen-Spülmitteln und Spülzusätzen. Lassen Sie Kinder nicht ans Gerät, wenn die Türe geöffnet ist, da sich noch Spülmaschinen-Spülmittel im Inneren des Gerätes befinden könnte. 20. Wenn alle Kontrollleuchten auf dem Bedienfeld flimmern, liegt eine Fehlfunktion des Gerätes vor.
- Seite 10 Grund unsachgemäßer Nutzung entstanden sind. KORROSIONSGEFAHR! 4. Immer wenn Sie Wasserenthärter / Spülmaschinensalz in den dafür vorgesehenen Behälter füllen, läuft Wasser über, in welchem bereits Wasserenthärter / Spülmaschinensalz in gelöster Form enthalten ist. Dieses Wasser sowie noch nicht gelöste Partikel verursachen Korrosion.
-
Seite 11: Installation
16. Gegenstände aus Kunststoffen dürfen nicht die Heizelemente berühren. 17. Geben Sie nur solche Gegenstände aus Kunststoffen in das Gerät, die zur Reinigung in einem Geschirrspüler geeignet sind. Geeignete Gegenstände werden durch ihren Hersteller entsprechend gekennzeichnet. 18. Überprüfen Sie nach jedem Spülprogramm, ob der Aufnahme- behälter für das Spülmaschinen-Spülmittel leer ist. -
Seite 12: Entpacken Und Wahl Des Standorts
2.1 Entpacken und Wahl des Standorts WARNUNG! Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die Reichweite von Kindern und Tieren gelangen. ERSTICKUNGS- GEFAHR! VERLETZUNGSGEFAHR! 1. Packen Sie das Gerät vorsichtig aus. Das Gerät ist möglicherweise für den Transport mit Transportsicherungen geschützt. -
Seite 13: Raumbedarf
5. Kleben Sie den Kondenswasser-Schutzstreifen auf die Unterseite der Arbeitsplatte. ONDENSWASSER CHUTZSTREIFEN HINWEIS! Ein nichtordnungsgemäßes Anbringen des Kondenswasser- Schutzstreifens kann zu einer Beschädigung der Arbeitsplatte führen. 2.3 Raumbedarf AUMBEDARF DES ERÄTES (Tür geschlossen) (Tür geöffnet / 90°) 815 mm 448 mm 550 mm 1150 mm... -
Seite 14: Raumbedarf Der Geöffneten Gerätetür
EITLICHER AUMBEDARF DER GEÖFFNETEN ERÄTETÜR Um die Tür des Geschirrspülers ungehindert öffnen zu können, muss der seitliche Mindestabstand der geöffneten Tür zu einem Schrank / einer Wand etc. mindestens 50 mm betragen (s. Abb. unten). CHRANK AND ETC ESCHIRRSPÜLER (geöffnet) ÜR DES ESCHIRRSPÜLERS der geöffneten Tür zu einem... -
Seite 15: Sicherheitswasserzufuhrschlauch
Wenden Sie sich an den Kundendienst, falls Ihr Wasseranschluss abweichende Werte aufweist. ICHERHEITSWASSERZUFUHRSCHLAUCH ❖ Es handelt sich hierbei um einen Doppelwand-Schlauch. Das Sicherheitssystem unterbricht den Wasserfluss, wenn der Versorgungsschlauch bricht und der Bereich zwischen dem Versorgungsschlauch selbst und dem gerippten äußeren Schlauch voll Wasser ist. -
Seite 16: Wasserzufuhrschlauch Deinstallieren
ASSERZUFUHRSCHLAUCH DEINSTALLIEREN 1. Schließen Sie die Wasserversorgung (Wasserhahn). 2. Verringern Sie den Wasserdruck, indem Sie den Druckminderungs-Knopf drücken. Der verminderte Druck schützt Sie und den Raum vor spritzendem Wasser. 3. Nehmen Sie erst danach den Wasserzufuhrschlauch vom Wasserhahn ab. 2.5 Installation des Abwasserschlauchs ❖... - Seite 17 A: S NSTALLATION PÜLBECKEN B: A Ø mind. 40 mm NSTALLATION BWASSERROHR ESCHIRRSPÜLER ÜCKSEITE ASSEREINLASS ASSERAUSLASS ETZKABEL BWASSERSCHLAUCH BWASSERROHR PÜLBECKEN RBEITSPLATTE 4. Befestigen Sie den Abwasserschlauch ordnungsgemäß mit einer Schelle (s. Abb. unten).
- Seite 18 Bei einem Anschluss an einen festen Abfluss muss der Abwasseranschluss fest und sicher befestigt werden, um Wasserlecks zu vermeiden. Falls das freie Ende des Abwasserschlauchs höher als 1000 mm liegt, kann überschüssiges Wasser im Schlauch nicht direkt abgeführt werden. Lassen Sie das überschüssige Wasser in einen Behälter ab, den Sie von außen in einer geeigneten Höhe anhalten.
-
Seite 19: Hocheinbau
2.6 Hocheinbau ❖ Teil- und vollintegrierte Geräte sind bei ordnungsgemäßem Anschluss auch hocheinbaufähig. ❖ Eine Manschette gewährleistet eine Krümmung des Schlauchs. An der Manschette befindet sich eine Haltevorrichtung zur Befestigung der Manschette. Der Abwasserschlauch muss am höchsten Punkt der Manschette eine Höhe von mindestens 400 mm aufweisen. -
Seite 20: Elektrischer Anschluss
HINWEIS! Nach Beendigung der Installation des Wasseranschlusses und der Abwasserführung sowie vor der regulären Erstinbetriebnahme müssen die Anschlüsse – auch am Gerät selbst – auf ihre Dichtheit überprüft werden. Der Hersteller ist nicht für durch unsachgemäße Installation verursachte Schäden haftbar. 2.7 Elektrischer Anschluss GEFAHR! Verändern Sie niemals den mit dem Gerät mitgelieferten... -
Seite 21: Installation Des Gerätes In Der Einbauöffnung
2.8 Installation des Gerätes in der Einbauöffnung ❖ Das Gerät muss mit seiner Rückseite zur Wand ausgerichtet sein und über einen Wasserzufuhr- und einen Abwasserschlauch verfügen, die für gewöhnlich rechts oder links angebracht werden können ❖ Das Gerät muss in der Nähe eines bestehenden Wasserzulaufs und Wasserablaufs, sowie in der Nähe einer Sicherheitssteckdose installiert werden. -
Seite 22: Erät Ordnungsgemäß
WARNUNG! Das Netzanschlusskabel sowie die Schläuche dürfen bei der Installation des Gerätes in der Einbauöffnung nicht geknickt oder gequetscht werden. 3. Der Freiraum zwischen der Oberseite des Gerätes und der Arbeitsplatte muss weniger als 5 mm betragen; siehe auch Kapitel 2.9 G ERÄT ORDNUNGSGEMÄß... -
Seite 23: Vorderen Standfüße
5. Um die (C 2) einzustellen, verwenden Sie einen flachen VORDEREN TANDFÜßE Schraubendreher. Justieren Sie die vorderen Standfüße, bis das Gerät waagerecht und stabil ausgerichtet ist. Achten Sie beim Justieren der Standfüße auf die auf dem Gerät angegebenen Pfeilrichtungen (Anheben bzw. Absenken des Gerätes). Der Freiraum zwischen der Oberseite des Gerätes und der Arbeitsplatte muss weniger als 5 mm betragen. -
Seite 24: Befestigung Der Zierverkleidung
Abb. ähnlich. Modifikationen sind möglich. : waagerechten Stand in der Tiefe prüfen ASSERWAAGE : waagerechten Stand in der Breite prüfen ASSERWAAGE Stellschraube zur Justierung des HINTEREN TANDFUßES ORDERE TANDFÜßE 2.10 Befestigung der Zierverkleidung 1. Entfernen Sie die vier kurzen Schrauben (A) aus der Gerätetür (s. Abb. unten). (4 St.) CHRAUBENLÖCHER KURZE... -
Seite 25: Einhängen Der Zierverkleidung
2. Befestigen Sie den Griff an der Zierverkleidung und hängen Sie diese dann mit den Schrauben / Haken in die entsprechenden Öffnungen auf der Außenseite der Gerätetür ein (B): s. Abb. unten. Ö FFNUNGEN ZUM INHÄNGEN DER IERVERKLEIDUNG 3. Richten Sie die Zierverkleidung ordnungsgemäß an der Außenseite der Gerätetür aus und befestigen Sie sie mit den vier langen Schrauben (C): s. -
Seite 26: Einstellen Der Türfederspannung
(4 St.) CHRAUBENLÖCHER LANGE CHRAUBEN IERVERKLEIDUNG NNENSEITE DER ERÄTETÜR 2.11 Einstellen der Türfederspannung ❖ Versuchen Sie nach Installation der Zierverkleidung die Tür zu öffnen und zu schließen, um die Balance der Tür zu überprüfen und zu entscheiden, ob sie in dieser Einbaustellung verbleiben kann. -
Seite 27: Anbringen Der Oberen Distanzleiste
2.12 Anbringen der oberen Distanzleiste Ausstattung abhängig vom Modell. Die obere Distanzleiste besteht aus mehreren Lagen. Passen Sie die Höhe der Leiste dem abzudeckenden Abstand an, indem Sie von unten die nötige Anzahl an Lagen vorsichtig entfernen. Verwenden Sie hierfür die Klick- Verschlüsse rechts, links und hinten. -
Seite 28: Ansicht Des Gerätes Und Des Bedienfeldes
3. Ansicht des Gerätes und des Bedienfeldes 3.1 Ansicht des Gerätes Abb. ähnlich: Modifikationen sind möglich. -
Seite 29: Ansicht Des Bedienfeldes: Bedientasten Und Anzeigen
BERER PRÜHARM EDIENFELD NTERER PRÜHARM PÜLMITTELBEHÄLTER ILTERSYSTEM ASSERENTHÄRTER EHÄLTER UBEHÖR ESTECKKORB ESTECKREGAL BERER ESCHIRRKORB NTERER ESCHIRRKORB 3.2 Ansicht des Bedienfeldes: Bedientasten und Anzeigen Das Bedienfeld befindet sich auf der Oberseite der Gerätetür. EDIENTASTEN « E » - T ASTE ➢ Taste zum Ein-, Ausschalten der Stromversorgung des Gerätes. -
Seite 30: Usätzliche Programm
« S » - T TARTZEITVORWAHL ASTE ➢ Zur Voreinstellung Timers für einen zeitverzögerten Start von 3, 6 oder 9 Stunden. ➢ Drücken Sie die « S » - T TARTZEITVORWAHL ASTE wiederholt, um die gewünschte Verzögerungszeit einzustellen. ➢ Siehe auch Kapitel 6.2.1 Z USÄTZLICHE ROGRAMM FUNKTIONEN WÄHLEN... -
Seite 31: Leuchtet Auf, Wenn Der W
: « 90 . » ROGRAMMANZEIGE ➢ Diese Programmanzeige leuchtet, wenn das Spül- programm « 90 . » eingestellt ist. ➢ Das Programm ist geeignet für das alltägliche Spülen von leicht / normal verschmutztem Geschirr, Töpfen etc. ➢ Siehe auch Kapitel 6. D PÜLPROGRAMME : «... -
Seite 32: Vor Der Ersten Benutzung
4. Vor der ersten Benutzung Ü BERPRÜFEN IE VOR DEM TARTEN DES ERÄTES 1. das Gerät gerade und fest steht. 2. die Wasserzufuhr geöffnet ist. 3. die Verbindungen der Zu- und Ableitung dicht sind. 4. das Netzkabel fest in der Steckdose steckt. 5. -
Seite 33: Füllen Des Wasserenthärter - Behälters
HINWEIS! Wasserenthärter / Spülmaschinensalz verursacht Korrosion, wenn nicht direkt nach dem Einfüllen ein komplettes Spülprogramm aktiviert wird! Korrosion kann das Gerät irreparabel beschädigen. Der Hersteller ist nicht für Schäden haftbar, die durch Korrosion auf Grund unsachgemäßer Nutzung entstanden sind. KORROSIONS- GEFAHR! ❖... -
Seite 34: Zusammenfassung Der Grundfunktionen
5. Die Wasserenthärteranzeige erlischt gewöhnlich nach dem Befüllen des Behälters. 6. Starten Sie sofort ein Spülprogramm, nachdem Sie den Wasserenthärter - Behälter befüllt haben: z. B. das Programm « S »; siehe auch Kapitel 4.4 CHNELL und Kapitel 6.2 S USAMMENFASSUNG DER RUNDFUNKTIONEN TARTEN EINES... -
Seite 35: Wasserhärte
Das Gerät verfügt über insgesamt 6 Wasserenthärter - Verbrauchsstufen (H 1 - H 6). Es wird empfohlen die Verbrauchsstufe nach der untenstehenden Tabelle einzustellen; siehe auch Kapitel 4.1.3 E INSTELLEN DES ASSERENTHÄRTER VERBRAUCHS ASSERENTHÄRTER ASSERHÄRTE STUFE °dH °fH °C LARKE MMOL ERÄTEEINSTELLUNG 0 - 5... -
Seite 36: Einstellen Des Wasserenthärterverbrauchs
Jeder Programmlauf mit einer Wasserenthärterzufuhr verbraucht zusätzlich 2,0 Liter Wasser, der Energieverbrauch steigt um 0,02 kWh und die jeweilige Programmdauer verlängert sich um 4 Minuten. 4.1.3 Einstellen des Wasserenthärterverbrauchs ❖ Ihr Gerät erlaubt das Einstellen der benötigten Menge an Wasserenthärter basierend auf dem Wasserhärtegrad. -
Seite 37: Klarspüler
Wasserenthärter (= Spülmaschinensalz) wird seitens des Gerätes einem laufenden Programm automatisch zugeführt. Wann und wieviel Wasserenthärter das Gerät während eines laufenden Programms zuführt, ist abhängig von der individuell eingestellten Wasserenthärterstufe (H 1 - H 6); s. Tabelle in Kapitel 4.1.2 ASSERHÄRTEGRADE ASSERENTHÄRTERVERBRAUCH ASSERHÄRTE... -
Seite 38: Füllanzeige
❖ Überfüllen Sie den Klarspüler - Behälter nicht, da es ansonsten zu starker Schaumbildung kommen kann. Wischen Sie verschütteten Klarspüler mit einem weichen Tuch auf. ❖ Vergessen Sie nicht, nach dem Befüllen die Klappe des Klarspüler - Behälters wieder zu schließen. ❖... - Seite 39 ERSCHLUSSKAPPE LARSPÜLER EHÄLTER ÜLLANZEIGE 2. Füllen Sie den Klarspüler in den Behälter. Überfüllen Sie den Behälter nicht (max. 140 ml): Füllanzeige « X » = dunkler Punkt = Behälter ist voll (s. Abb. unten). 3. Setzen Sie die Verschlusskappe wieder auf (wie auf der unteren Abb. gezeigt) und drehen Sie sie im Uhrzeigersinn fest (s.
-
Seite 40: Einstellen Des Klarspülerverbrauchs
4.2.2 Einstellen des Klarspülerverbrauchs ❖ Um eine bessere Trocknungsleistung zu erzielen, kann der Klarspülerverbrauch individuell eingestellt werden. Sechs Verbrauchseinstellungen sind wählbar (« 1 - 6 »). Je höher die Ver- brauchsstufe, desto höher der Klarspülerverbrauch: a. « 1 » = minimaler Klarspülerverbrauch b. -
Seite 41: Sorten Von Spülmaschinen -Spülmitteln
4.3 Spülmaschinen-Spülmittel PÜLMASCHINEN PÜLMITTEL WERDEN HINSICHTLICH IHRER CHEMISCHEN USAMMENSETZUNG IN ZWEI RUPPEN UNTERSCHIEDEN ➢ konventionelle, alkalische Spülmittel mit kaustischen Komponenten. ➢ niedrig-alkalische konzentrierte Spülmittel mit natürlichen Enzymen. Die Benutzung "normaler" Spülprogramme in Verbindung mit konzentrierten Spülmitteln reduziert Umweltbelastungen und ist gut für Ihr Geschirr; solche Spülprogramme unterstützen die Spülwirkung der Enzyme. -
Seite 42: Der Spülmittelbehälter
3in1 S PÜLMASCHINEN 3in1 Spülmittel enthalten eine Kombination aus Spülmittel, Klarspüler und Wasserenthärter. Überprüfen Sie zuerst, ob die Wasserhärte Ihrer Wasserversorgung den auf der Verpackung genannten Angaben des Herstellers der Tabs entspricht. Verwenden Sie solche Produkte unter genauer Einhaltung der Anweisungen des Herstellers der Tabs. - Seite 43 (zum Öffnen drücken) NTRIEGELUNGSKNOPF ERSCHLUSSDECKEL DES PÜLMITTELBEHÄLTERS 2. Geben Sie das Spülmittel immer vor dem Beginn eines jeden Spülprogramms in das Spülmittelfach des H (1 / s. unten, Abb. 2). Benutzen Sie AUPTSPÜLGANGS nur für Spülmaschinen geeignete Spülmittel. Die Menge des Spülmittels für den Hauptspülgang hängt vom gewählten Reinigungsprogramm ab.
- Seite 44 ERSCHLUSSDECKEL DES PÜLMITTELBEHÄLTERS PÜLMITTELBEHÄLTER Spülmittelfach des H AUPTSPÜLGANGS Spülmittelfach des V ORSPÜLGANGS 3. Schließen Sie nun den Verschlussdeckel des Spülmaschinenbehälters; drücken Sie ihn nach unten, bis die Verriegelung einschnappt (s unten, Abb. 3). ERSCHLUSSDECKEL...
-
Seite 45: Zusammenfassung Der Grundfunktionen
4.4 Zusammenfassung der Grundfunktionen WARNUNG! Die folgende Zusammenfassung stellt lediglich eine Übersicht über die Grundfunktionen Ihres Gerätes dar und ist kein Ersatz für die Bedienungsanleitung. Lesen Sie vor der Erstinbetriebnahme unbedingt die gesamte Bedienungsanleitung sorgfältig durch; anderenfalls sind Sie über mögliche Betriebsrisiken und die weiteren Funktionen dieses Gerätes nicht hinreichend informiert. -
Seite 46: Beladen Der Körbe
➢ Entfernen Sie größere Mengen von Speiseresten auf dem Geschirr. ELADEN DER ➢ Weichen Sie eingebrannte Speisereste auf und beladen ÖRBE Sie dann die Geschirrkörbe. ➢ Drücken Sie die « P » - T wiederholt, bis ROGRAMM ASTE ROGRAMM die Programmanzeige des gewünschten Spülpro- AUSWÄHLEN gramms auf dem Bedienfeld aufleuchtet. -
Seite 47: Geschirrkörbe
5. Geschirrkörbe ❖ Folgen Sie den hier aufgeführten Anweisungen, um eine möglichst hohe Spülleistung Ihres Gerätes zu erreichen. Die Eigenschaften und das Aussehen der hier beschriebenen Körbe können je nach Modell unterschiedlich ausfallen. 5.1 Allgemeine Hinweise für das Beladen der Geschirrkörbe ❖... -
Seite 48: Oberer Geschirrkorb
5.2 Oberer Geschirrkorb ❖ Der obere Geschirrkorb ist für empfindliches und leichteres Geschirr wie Gläser, Tassen, Saucieren, kleine Platten und Schüsseln und flache Pfannen, soweit diese nicht zu sehr verunreinigt sind, vorgesehen. ELADEN DES OBEREN ESCHIRRKORBS ❖ Beladen Sie den Korb so, dass die einzelnen Gegenstände nicht durch das Versprühen des Spülwassers bewegt werden. - Seite 49 Es gibt zwei Möglichkeiten, den oberen Geschirrkorb anzuheben oder abzusenken. Beide Möglichkeiten sind unten beschrieben. Bitte verwenden Sie die Anleitung, die zu Ihrem Geschirrspülermodell passt. NHEBEN BSENKEN DES OBEREN ESCHIRRKORBS NLEITUNG NHEBEN DES OBEREN ESCHIRRKORBS 1. Sie können den oberen Geschirrkorb (A) anheben, indem Sie ihn mit beiden Händen in die höhere Position heben, bis er einrastet (s.
-
Seite 50: Anleitung
BERER ESCHIRRKORB ERSTELLHEBEL NLEITUNG NHEBEN DES OBEREN ESCHIRRKORBS 1. Sie können den oberen Geschirrkorbs (A) anheben, indem Sie die Führungs- schienen (B) zwischen den entsprechenden Radsätzen (C / D / E) positionieren. Die untere Abbildung zeigt den oberen Geschirrkorb in der niedrigen Position. Die Führungsschienen befinden sich zwischen dem oberen (C) und dem mittleren Radsatz (D). - Seite 51 (beidseits) ITTLERER ADSATZ (beidseits) NTERER ADSATZ 3. Entnehmen Sie den oberen Geschirrkorb, indem Sie ihn leicht anheben und dann vorsichtig aus den Führungsschienen herausziehen; wie auf der unteren Abbildung gezeigt. 4. Setzen Sie den Geschirrkorb (A) wieder ein und positionieren Sie dabei die Führungsschienen (B) zwischen den mittleren (D) und den unteren Radsätzen (E / s.
- Seite 52 BSENKEN DES OBEREN ESCHIRRKORBS 1. Wiederholen Sie die Schritte 1 - 3, wie oben unter « A NHEBEN DES OBEREN » beschrieben. ESCHIRRKORBS 2. Setzen Sie den Geschirrkorb (A) wieder ein und positionieren Sie dabei die Führungsschienen (B) zwischen den oberen (C) und den mittleren Radsätzen (D); wie unten auf der Abbildung gezeigt.
-
Seite 53: Einklappen Der Tassenablagen
5.2.2 Einklappen der Tassenablagen ❖ Die Tassenablagen des oberen Geschirrkorbs können eingeklappt werden (s. Abb. unten, Pfeil). Abb. ähnlich: Modifikationen sind möglich. 5.3 Unterer Geschirrkorb ❖ Der untere Geschirrkorb ist für die am schwierigsten zu reinigenden Gegenstände wie Töpfe, Pfannen, Deckel, Servierteller und Schüsseln vorgesehen. ELADEN DES UNTEREN ESCHIRRKORBS ❖... -
Seite 54: Beladen Des Unteren Geschirrkorbs
EISPIEL FÜR DAS ELADEN DES UNTEREN ESCHIRRKORBS ESCHIRRART ESCHIRRART ESSERTTELLER ELAMINSCHALE SSTELLER VALE ERVIERPLATTE UPPENTELLER LEINER ELAMIN ESSERTTELLER ESTECKKORB LAPPABLAGE DES UNTEREN ESCHIRRKORBES ❖ Die Ablagen des unteren Geschirrkorbes können zur Seite geklappt werden, um größeren Gegenständen Platz zu bieten (s. Abb. unten). Ausstattung abhängig vom Modell. -
Seite 55: Besteckkorb / Besteckregal
5.4 Besteckkorb / Besteckregal ❖ Legen Sie besonders lange Gegenstände nur waagerecht und sicher in das Gerät, damit Sie die rotierenden Sprüharme nicht blockieren. 5.4.1 Besteckkorb ELADEN DES ESTECKKORBS ❖ Geben Sie Ihr Besteck (außer scharfe Messer) mit dem Griff nach unten in den Besteckkorb. -
Seite 56: Besteckregal
ESTECKART ESTECKART UPPENLÖFFEL ESSERTLÖFFEL ABELN ERVIERLÖFFEL ESSER ERVIERGABEL - / K AFFEELÖFFEL OßENKELLE VORSICHT! 1. Lassen Sie keine Gegenstände durch den Boden des Besteckkorbs ragen. 2. Geben Sie scharfe Gegenstände immer mit der scharfen Seite nach unten in den Besteckkorb. 5.4.2 Besteckregal ELADEN DES ESTECKREGALS... -
Seite 57: Ungeeignetes Geschirr / Besteck
ESTECKART ESTECKART ABELN ESSERTLÖFFEL ESSER ERVIERLÖFFEL 5.5 Ungeeignetes Geschirr / Besteck IE FOLGENDEN EGENSTÄNDE SIND NICHT ZUM PÜLEN IN EINEM ESCHIRRSPÜLER GEEIGNET 1. Besteck mit Griffen aus Holz, Horn, Porzellan oder Perlmutt. 2. nicht hitzeresistente Plastikgegenstände. 3. älteres Besteck mit geklebten oder geleimten Bestandteilen, die nicht hitzeresistent sind. -
Seite 58: Schäden An Glaswaren / Geschirr
5.6 Schäden an Glaswaren / Geschirr ÖGLICHE RSACHEN AßNAHMEN Benutzen Hersteller Die Art des Glases/Geschirrs oder ausgewiesenes Spülmaschinen-geeignetes sein Herstellungsverfahren. Glas / Geschirr. Benutzen Sie ein Geschirr schonendes, Die chemische Zusammensetzung mildes Spülmaschinen-Spülmittel. des Spülmaschinen-Spülmittels. Hersteller solcher Mittel informieren Sie gerne über die Eigenschaften ihrer Produkte. -
Seite 59: Die Zusätzlichen Programmfunktionen
Spül- Dauer- Programm Info Beschreibung mittel** Verbrauch in VS / HS Min./kWh/L alltäglichen - / 17 g 90 Min. Hauptspülen (60°) Spülen von Spülen leicht / normal oder 1,234 kWh Spülen (65 °C) verschmutztem Trocknen 1 Tab 10,2 L 90 Min. Geschirr, Töpfen etc. -
Seite 60: Starten Eines Spülprogramms
ROGRAMM ERFÜGBARE ZUSÄTZLICHE ROGRAMMFUNKTIONEN ➢ « S » TARTZEITVORWAHL ECO* ➢ « H » ALBE ELADUNG ➢ « S » TARTZEITVORWAHL ➢ « H » ALBE ELADUNG 90 M ➢ « S » TARTZEITVORWAHL CHNELL 6.2 Starten eines Spülprogramms 1. Öffnen Sie die Tür des Gerätes. 2. -
Seite 61: Zusätzliche Programmfunktionen Wählen
6.2.1 Zusätzliche Programmfunktionen wählen OLGENDE ZUSÄTZLICHE ROGRAMMFUNKTIONEN SIND WÄHLBAR → « S » TARTZEITVORWAHL → « H » ALBE ELADUNG 1. Drücken Sie die entsprechende(n) Taste(n), um eine zusätzliche Programm- funktion zu wählen. 2. Drücken Sie die entsprechende(n) Taste(n) einmal oder wiederholt (je nach gewählter Programmfunktion), bis die gewünschte Funktion oder Kombination durch Aufleuchten der entsprechenden Anzeige(n) angezeigt wird. - Seite 62 Die Programmfunktion « S » ist eventuell nicht für alle TARTZEITVORWAHL Spülprogramme verfügbar: siehe auch Kapitel 6.1 D IE ZUSÄTZLICHEN ROGRAMMFUNKTIONEN « S » ROGRAMMFUNKTION TARTZEITVORWAHL AKTIVIEREN 1. Schalten Sie das Gerät mit der « E » - T ein. ASTE 2.
-
Seite 63: Albe Beladung
HINWEIS! Verwenden Sie die Funktion nicht bei voller Beladung des Geschirrspülers, da ansonsten die Reinigungswirkung des Gerätes reduziert werden kann. Die Programmfunktion « H » ist eventuell nicht für alle ALBE ELADUNG Spülprogramme verfügbar: siehe auch Kapitel 6.1 D IE ZUSÄTZLICHEN ROGRAMMFUNKTIONEN «... -
Seite 64: Nachträgliches Eingeben Von Geschirr
3. Drücken und halten Sie nun die die « P » - T für mehr als 3 ROGRAMM ASTE Sekunden. Das Gerät befindet sich nun im S TANDBY ODUS 4. Stellen Sie nun das neu gewünschte Spülprogramm durch wiederholtes Drücken der «... -
Seite 65: Ende Eines Spülprogramms
6.5 Ende eines Spülprogramms WARNUNG! Warten Sie einige Minuten, bevor Sie nach Beendigung eines Spülprogramms die Tür öffnen, da heißer Dampf entweichen kann. VERBRÜHUNGSGEFAHR! 1. Nach Beendigung eines Spülprogramms ertönt ein akustisches Signal. Betriebsanzeige des Gerätes erlischt. 2. Öffnen Sie die Tür vorsichtig. 3. -
Seite 66: Reinigung Und Pflege
8. Reinigung und Pflege WARNUNG! Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten Stromversorgung. STROMSCHLAG- GEFAHR! WARNUNG! Warten Sie nach dem Ende eines Spülprogramms mindestens 20 Minuten mit der Reinigung des Inneren des Gerätes, damit die Heizelemente abkühlen können. VERBRENNUNGSGEFAHR! WARNUNG! Verwenden Sie zur Reinigung niemals Sprühreiniger, da diese das Schloss und die Elektrik nachhaltig beschädigen können. -
Seite 67: Das Filtersystem Umfasst Einen Hauptfilter (A), Einen Grobfilter (B) Und Einen Feinfilter (C)
ILTERSYSTEM UMFASST EINEN (A), AUPTFILTER EINEN ROBFILTER UND EINEN EINFILTER Der H fängt Rückstände mittels einer Spezialdüse am AUPTFILTER unteren Sprüharm ein. Der G fängt Rückstände wie Knochen oder Glas, die den ROBFILTER Wasserablauf verstopfen können, ein. Um die Rückstände herauszunehmen, drücken Sie leicht an den oberen Zapfen und heben Sie den Filter dann heraus. -
Seite 68: Filtersystems
Indem Sie den Grobfilter entfernen, können Sie das gesamte Filtersystem dem Gerät entnehmen. Entfernen Sie mögliche Rückstände und reinigen Sie die Filter unter fließendem Wasser. INBAU DES ILTERSYSTEMS 1. Drehen Sie den Grobfilter (B) gegen den Uhrzeigersinn, um das Filtersystem zu lösen und heben Sie dann das gesamte Filtersystem an (s. - Seite 69 4. Die drei Komponenten des Filtersystems (Hauptfilter, Grobfilter und Feinfilter) sind nun voneinander getrennt (s. Abb. unten). AUPTFILTER ROBFILTER EINFILTER 5. Reinigen Sie die einzelnen Filter gründlich, wie oben unter « R EINIGUNG DES » beschrieben. ILTERSYSTEMS 6. Für das Reinigen des Grob- (B) und des Feinfilters (C) können Sie eine geeignete Reinigungsbürste (D) benutzen (s.
-
Seite 70: Reinigung Der Sprüharme
8. Setzen Sie das gesamte Filtersystem ordnungsgemäß im Boden des Gerätes ein. 9. Drehen Sie den Grobfilter (B) im Uhrzeigersinn, um das gesamte Filtersystem zu fixieren (s. Abb. unten, Pfeile / E). ROBFILTER FEILE HINWEIS! Der Geschirrspüler darf niemals ohne ordnungsgemäß eingesetzte Filter betrieben werden. -
Seite 71: Unterer Sprüharm
BERER ESCHIRRKORB (abschrauben: gegen den Uhrzeigersinn) BERER PRÜHARM 2. Um den unteren Sprüharm (D) zu entnehmen, ziehen Sie ihn nach oben heraus (s. Abb. unten, Pfeil). NTERER PRÜHARM... -
Seite 72: Weiche Bürste
3. Reinigen Sie die Sprüharme mit warmem Seifenwasser und die Düsen mit einer weichen Bürste (E / s. Abb. unten). 4. Spülen Sie die Sprüharme mit klarem Wasser gründlich ab (s. Abb. unten). EICHE ÜRSTE 5. Um die Sprüharme wieder ordnungsgemäß einzusetzen bzw. einzuschrauben, gehen Sie bitte in umgekehrter Reihenfolge vor. -
Seite 73: Reinigung Der Tür Und Der Türdichtungen
8.4 Reinigung der Tür und der Türdichtungen WARNUNG! Benutzen Sie zum Reinigen der Tür und der Türdichtungen niemals Sprühreiniger, da diese das Schloss und die Elektrik nachhaltig beschädigen können. STROMSCHLAGGEFAHR! BESCHÄDIGUNGSGEFAHR! HINWEIS! Benutzen Sie niemals scharfkantige Gegenstände, Scheuer- Pads, Scheuermittel, Lösungsmittel, Papiertücher oder andere raue oder aggressive Reinigungsmittel, um eine beliebige Stelle der Tür oder der Türdichtungen zu reinigen. -
Seite 74: Außerbetriebnahme
HINWEIS! Falls Ihr Gerät auf Grund von Vereisung nicht arbeiten kann, wenden Sie sich bitte an den Kundendienst. 8.6 Außerbetriebnahme 1. Wenn Sie das Gerät eine Zeit lang nicht benutzen, z. B. während einer Ferienreise, führen Sie vorher einen Spüldurchlauf bei leerem Gerät durch. 2. -
Seite 75: Mögliche Ursache
EHLER ÖGLICHE RSACHE AßNAHMEN BLAUFPUMPE ARBEITET NICHT 1. Abwasserschlauch ist geknickt. 1. Abwasserschlauch überprüfen. 2. Filter sind verstopft 2. Grobfilter überprüfen. 3. Spülbecken ist verstopft. 3. Spülbecken Verstopfungen überprüfen. PÜLMITTEL VERBLEIBT IM PENDER 1. Geschirr blockiert den Spülmittel- 1. Beladen Gerät Behälter. -
Seite 76: Mögliche Ursache ( N )
EHLER ÖGLICHE RSACHE AßNAHMEN ÄRM 1. Einige Geräusche sind normal. 1. Öffnen des Spülmittelbehälters. 2. Geschirr ist nicht ordnungsgemäß 2. Unterbrechen Sie das Programm und eingelagert. Kleine Gegenstände überprüfen Sie das Geschirr im sind aus einem Korb gefallen. Gerät. 3. Klopfgeräusch innerhalb 3. - Seite 77 EHLER ÖGLICHE RSACHE AßNAHMEN EIßER ELAG IM NNEREN DES ERÄTES 1. Mineralien in hartem Wasser. 1. Reinigen Sie das Innere mit einem feuchten Schwann Spülmaschinen-Spülmittel. Tragen dabei Gummihandschuhe. Benutzen ausschließlich Spülmaschinen-Spülmittel Vermeidung von Schaumbildung. ERÄT IST UNDICHT 1. Überfüllter Klarspüler-Behälter 1.
-
Seite 78: Fehlermeldungen
EHLER ÖGLICHE RSACHE AßNAHMEN LECKEN UND ELÄGE AUF LÄSERN UND ESTECKEN 1. Sehr hartes Wasser. 1. Überprüfen Sie die Wasserhärte. 2. Sehr niedrige Wasser-Zufluss - 2. Überprüfen Sie die Wasser-Zufluss - Temperatur. Temperatur. 3. Überladung des Gerätes. 3. Überladen Sie das Gerät nicht. 4. -
Seite 79: Fehlermeldung (Led - Kombination ) Bedeutung
EHLERMELDUNG EDEUTUNG ÖGLICHE RSACHEN (LED - K OMBINATION ➢ Wasserhahn ist nicht geöffnet. ➢ Wasserzufuhr ist einge- LED 5 Lange flackert leicht Wassereinlasszeit. schränkt. ➢ Zu niedriger Wasser- druck. ➢ Fehlfunktion des Heiz- Erforderliche LED 4 und LED 5 elements. Temperatur wird nicht flackern leicht ➢... -
Seite 80: Technische Daten
10. Technische Daten ECHNISCHE ATEN Geräteart Geschirrspüler, vollintegriert Steuerung Elektronisch Fassungsvermögen 9 Gedecke Energieeffizienzklasse Index der Energieeffizienz (ECO) 55,9 Index der Trocknungsleistung (ECO) 1,07 Trocknungseffizienzklasse Energieverbrauch Standardprogramm (ECO) 0,704 kW/h Jährlicher Energieverbrauch (ECO) 70,40 kWh Wasserverbrauch Standardprogramm (ECO) 9,0 l Jährlicher Wasserverbrauch (ECO) 900 l Geräuschemission dB(A) re 1 pW... -
Seite 81: Entsorgung
* Gemäß Verordnung (EU) Nr. 2019/2017 Auf einer Skala von A (höchste Effizienz) bis G (niedrigste Effizienz) nach neuer EU-Norm. Basierend auf 100 Standardprogrammen mit Kaltwasser und Niedrig- Verbrauch-Betriebsarten. Die tatsächlichen Energie- und Wasserverbrauchs- werte sind abhängig von der Art der Benutzung des Gerätes. Basierend auf dem Standardprogramm mit Kaltwasser und Niedrig- Verbrauch-Betriebsarten. -
Seite 82: Garantiebedingungen
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport verursacht wurden; 6. Schäden infolge nicht haushaltsüblicher Nutzung; 7. Schäden, die außerhalb des Gerätes durch ein PKM-Produkt entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist. Die Gültigkeit der Garantie endet bei: 1. -
Seite 157: Technologie Für Den Haushalt
Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations TAND PDATED 12.03.2022 03/12/2022 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
