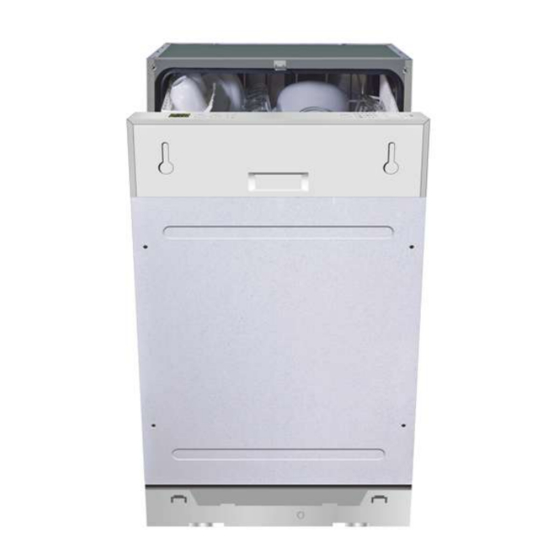

Pkm DW9-7FI Bedienungsanleitung
Verwandte Anleitungen für Pkm DW9-7FI
Inhaltszusammenfassung für Pkm DW9-7FI
- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Mode d'emploi Geschirrspüler Dishwasher Lave-vaisselle DW9-7FI Deutsch Seite English Page Français Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. - Seite 3 5.3 Unterer Geschirrkorb .................... 27 5.4 Besteckkorb ......................27 5.5 Hinweise zum Beladen ..................29 5.6 Schäden an Glaswaren/Geschirr ................. 29 6. Die Spülprogramme ....................30 6.1 Starten eines Spülprogramms ................31 6.2 Wechsel eines laufenden Spülprogramms ............31 6.3 Nachträgliches Eingeben von Geschirr .............. 31 6.4 Ende eines Spülprogramms ..................
-
Seite 4: Sicherheitshinweise
Verpackungsmaterial entsprechend den örtlichen Vorschriften an Ihrem Wohnort. Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind die Funktionen und Betriebsbedingungen identisch, sodass Sie die Bedienungsanleitung vollen Umfang nutzen können. Technische Änderungen bzw. - Seite 5 bestimmt. Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in öffentlichen Verkehrsmitteln betrieben werden. Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen Verwendung. Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist, das Gerät zu benutzen. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder...
- Seite 6 qualifizierten Fachkraft (Elektrotechniker/-in) ausgewechselt werden. Lassen Sie alle Reparaturen nur von Ihrem autorisierten Kundendienst durchführen. 5. Verwenden Sie zum Anschluss des Geräts an die Stromversorgung keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungskabel.. 6. Sie benötigen eine dem Netzstecker entsprechende ordnungsgemäß geerdete und ausschließlich dem Gerät zugewiesene Sicherheitssteckdose (250V/10A). Anderenfalls kann es zu gefährlichen Unfällen oder einer Beschädigung des Geräts kommen.
-
Seite 7: Benutzen Sie Das Gerät Nicht, Bevor Alle Dazugehörigen Teile Sich
4. Berühren Sie die Heizelemente nicht während des Betriebs oder unmittelbar nach dem Betrieb des Geräts. VERBRENNUNGSGEFAHR! 5. Stellen oder legen Sie keine schweren Gegenstände auf die geöffnete Tür, da das Gerät ansonsten nach vorne kippen kann. 6. Wenn Sie das Gerät befüllen: a. -
Seite 8: Installation
11. Benutzen Sie die Tür und die Geschirrkörbe des Geräts nicht als Standfläche oder Stütze. 12. Gegenstände aus Kunststoffen dürfen nicht die Heizelemente berühren. 13. Geben Sie nur solche Gegenstände aus Kunststoffen in das Gerät, die zur Reinigung in einem Geschirrspüler geeignet sind. Geeignete Gegenstände werden durch ihren Hersteller entsprechend gekennzeichnet. -
Seite 9: Vor Der Installation
2.3 Vor der Installation 1. Sie müssen den Kondenswasser-Schutzstreifen zum Schutz gegen das Eindringen von Feuchtigkeit an der Unterseite der Arbeitsplatte befestigen. Der Kondenswasser-Schutzstreifen leitet den vom Gerät freigesetzten Wasserdampf von der Unterseite der Arbeitsplatte ab. 2. Sie finden den Kondenswasser-Schutzstreifen in Ihrem Gerät. 3. -
Seite 10: Mindestens Benötigter Raumbedarf
2.4 Mindestens benötigter Raumbedarf Geschirrspüler 2 Tür des Geräts Einbauschrank 4 Mindestfreiraum zum Türöffnen: 50 mm... -
Seite 11: Abmessungen Und Befestigung Der Zierverkleidung
2.5 Abmessungen und Befestigung der Zierverkleidung A: Loch/10 mm tief. -
Seite 12: Einstellen Der Türfederspannung
4 St. 4*42 mm Holzschrauben 1.) Entfernen Sie 2 St.. 4*10 2.) 4 St. 4*42 Holzschrauben Tür des Geräts T-förmiger Stopfen Zierverkleidung 4 St. 4*42 Holzschrauben s 2.6 Einstellen der Türfederspannung Versuchen Sie nach Installation der Zierverkleidung die Tür zu öffnen und zu schließen, um die Balance der Tür zu überprüfen und zu entscheiden, ob sie in dieser Einbaustellung verbleiben kann. -
Seite 13: Anschluss Des Wasserzufuhrschlauchs
2.7 Anschluss des Wasserzufuhrschlauchs Schließen Sie den Wassereinlassschlauch fest und sicher an einen Anschluss mit einem 3/4 Zoll Gewinde an. Wenn die Schläuche neu sind oder über einen längeren Zeitraum nicht in Benutzung waren, lassen Wasser laufen, sicherzugehen, dass klar frei Verunreinigungen ist. -
Seite 14: Hocheinbau
2.9 Hocheinbau Teil- und vollintegrierte Geräte sind bei ordnungsgemäßem Anschluss auch hocheinbaufähig. Hängen Sie den Abwasserschlauch an die Arbeitsplatte. Befestigung Abwasserschlauch Der oberste Punkt des Schlauchs muss sich auf einer Höhe zwischen 40 und 100 cm befinden. Das freie Ende des Schlauchs darf nicht in Wasser hineinragen. -
Seite 15: Waagerechte Ausrichtung
2.11 Waagerechte Ausrichtung Der maximal zulässige Neigungswinkel unter dem gesamten Gerät beträgt 2 Richten Sie das Gerät mit Hilfe der Standfüße waagerecht aus. Benutzen Sie eine Wasserwaage zur Kontrolle. 1 Vorderen Standfuß einstellen. Hinteren Standfuß einstellen. 2.12 Installation der Sockelleiste Bedienfeld Zierverkleidung Sockelleisten-Platte... -
Seite 16: Fixierung Des Geräts
2.13 Fixierung des Geräts a. Befestigen Sie durch Drehen der Schrauben das Gerät an seiner Einbauvorrichtung. b. Stecken Sie die 4 Verschlussstopfen in die Löcher (siehe Abbildung unten). a. Befestigen Sie durch Drehen der Schrauben das Gerät an seiner Einbauvorrichtung. b. -
Seite 17: Gerät Und Bedienfeld
3. Gerät und Bedienfeld 1. Oberer Geschirrkorb 2. Sprüharm 3. Unterer Geschirrkorb 4. Wasserenthärter 5. Filter 6. Spülmittel-Spender 7. Klarspüler-Spender 8. Besteckkorb 1. Display Zeigt die Zeitverzögerung, Fehlerkodes oder die geschätzte Restlaufzeit an. 2. Zeitvorwahl Erlaubt einen zeitverzögerten Programmbeginn bis zu 24 Stunden (abhängig vom Modell). -
Seite 18: Vor Der Ersten Benutzung
4. Wasserenthärteranzeige Leuchtet auf, wenn der entsprechende Spender aufgefüllt werden muss. 5. Klarspüleranzeige Leuchtet auf, wenn der entsprechende Spender aufgefüllt werden muss. 6. Programmwahltaste/Kindersicherung a. Drücken Sie die Taste zur Auswahl eines Spülprogramms. Drücken Sie die Taste mehrfach, bis Sie Ihr gewünschtes Programm eingestellt haben. b. -
Seite 19: Wasserenthärter
4.1 Wasserenthärter Sie müssen den Wasserenthärter per Hand einfüllen; benutzen Sie hierzu die Wasserenthärter-Einfüllöffnung. Öffnen Sie den Deckel und geben Sie ca. 2 kg Wasserenthärter (Spülmaschinensalz) in die Öffnung. Schließen Sie dann den Deckel wieder ordnungsgemäß. Einstellung des Wasserenthärter-Verbrauchs Ihr Gerät erlaubt das Einstellen der benötigten Menge an Wasserenthärter basierend auf dem Wasserhärtegrad. -
Seite 20: Wasserenthärter Befüllen
Wasserhärte Mmol/l Einstellung am Bereich Geschirrspüler 0-6,4 weich 0-1,1 6,5-8,6 weich 1,2-1,4 8,7-9,6 mittel 1,5-1,8 9,7-12,0 mittel 1,9-2,1 12,1-16,0 mittel 2,2-2,9 16,1-21,0 hart 3,0-3,7 21,1-30,3 hart 3,8-5,4 30,4-49,5 hart 5,5-8,9 4.2 Wasserenthärter befüllen Sie finden den Wasserenthärte-Behälter unterhalb des unteren Geschirrkorbs. Füllen Sie den Behälter wie folgt: ... -
Seite 21: Klarspüler-Behälter Befüllen
3. Stecken Sie den mitgelieferten Trichter in die Öffnung und füllen Sie ungefähr 2 kg Wasserenthärter (=Spülmaschinensalz) ein. Es ist normal, dass eine kleine Menge an Wasser aus dem Behälter läuft. 4. Befestigen Sie wieder vorsichtig den Deckel. 5. Die Wasserenthärteranzeige erlischt gewöhnlich 2-6 Tage nach dem Befüllen des Behälters. - Seite 22 1. Drehen Sie die Kappe in Richtung des offen/open Pfeils (links) und nehmen Sie diese ab. 2. Füllen Sie den Klarspüler in den Behälter. Überfüllen Sie den Behälter nicht. 3. Setzen Sie die Kappe wieder am offen/open Pfeil ausgerichtet auf und drehen Sie die Kappe in Richtung des zu/closed Pfeils (rechts).
-
Seite 23: Spülmaschinen-Spülmittel
4.4 Spülmaschinen-Spülmittel Spülmaschinen-Spülmittel werden hinsichtlich ihrer chemischen Zusammensetzung in zwei Gruppen unterschieden: konventionelle, alkalische Spülmittel mit kaustischen Komponenten. niedrig-alkalische konzentrierte Spülmittel mit natürlichen Enzymen. Die Benutzung "normaler" Spülprogramme in Verbindung mit konzentrierten Spülmitteln reduziert Umweltbelastungen und ist gut für Ihr Geschirr; solche Spülprogramme unterstützen die Spülwirkung der Enzyme. -
Seite 24: Der Spülmittelbehälter
Der Spülmittelbehälter Der Spülmittelbehälter muss vor jedem Spülprogramm befüllt werden entsprechend den Informationen in der Spülablauf-Tabelle. Benutzen Sie nur für Spülmaschinen geeignete Spülmittel. Halten Sie Ihr Spülmaschinen-Spülmittel stets trocken. Füllen Sie den Behälter nur kurz vor Beginn eines Spülprogramms. ... -
Seite 25: Beladen Der Geschirrkörbe
1. Spülmittel für den Hauptspülgang. MIN entspricht ca. 20 g Spülmittel. 2. Spülmittel für den Vorspülgang; entspricht ca. 5 g Spülmittel. Beachten Sie die Dosierungsanweisungen des Herstellers des Spülmittels auf der Packung. Schließen Sie nun den Deckel; drücken Sie ihn zu, bis die Verriegelung einschnappt. -
Seite 26: Oberer Geschirrkorb
5.2 Oberer Geschirrkorb Der obere Geschirrkorb ist für empfindliches und leichteres Geschirr wie Gläser, Tassen, Saucieren, kleine Platten und Schüsseln und flache Pfannen, soweit diese nicht zu sehr verunreinigt sind, vorgesehen. Beladen Sie den Korb so, dass die einzelnen Gegenstände nicht durch das Versprühen des Spülwassers bewegt werden. -
Seite 27: Unterer Geschirrkorb
5.3 Unterer Geschirrkorb Der untere Geschirrkorb ist für die am schwierigsten zu reinigenden Gegenstände wie Töpfe, Pfannen, Deckel, Servierteller und Schüsseln vorgesehen. Platzieren Sie Teller und Deckel an den Seiten des Geschirrkorbs und blockieren Sie nicht die rotierenden Sprüharme. Töpfe und Schüsseln müssen sich mit der Oberseite nach unten im Geschirrkorb befinden. - Seite 28 Besteckart Besteckart Tee-/Kaffeelöffel Messer Dessertlöffel Serviergabeln Suppenlöffel Saucenlöffel Gabeln Unterer/oberer Besteckkorb; Klappablagen Unterer Besteckkorb Oberer Besteckkorb Die Klappablagen der Besteckkörbe könne zur Seite geklappt werden, um größeren Gegenständen Platz zu bieten. Die folgenden Gegenstände sind nicht zum Spülen in einem Geschirrspüler geeignet.
-
Seite 29: Hinweise Zum Beladen
Die folgenden Gegenstände sind lediglich eingeschränkt zum Spülen in einem Geschirrspüler geeignet: 1. Einige Glasarten können nach einer hohen Anzahl an Spülvorgängen stumpf oder trüb werden. 2. Gegenstände aus Silber oder Aluminium neigen dazu, sich beim Spülen zu verfärben. 3. Glasierte Muster können bei häufigem Spülen verblassen. 5.5 Hinweise zum Beladen ... -
Seite 30: Die Spülprogramme
6. Die Spülprogramme Programm Info Beschreibung Spülmittel Dauer- VS/HS Verbrauch in Min.-kW/h/L Für sehr stark Vorspülen 5/22 g 170/1,20/16,4 verschmutztes Hauptspülen(62 (oder 3in1) Intensive Geschirr mit Abspülen 1 Eintrocknungen. Abspülen 2 Heißspülen Trocknen Für normal Vorspülen 5/22 g 168/0,78/10 verschmutztes Hauptspülen(46 (oder 3in1) Eco*... -
Seite 31: Starten Eines Spülprogramms
6.1 Starten eines Spülprogramms 1. Befüllen Sie zuerst den unteren Geschirrkorb. 2. Füllen Spülmaschinen-Spülmittel Wasserenthärter (=Spülmaschinensalz) in die dafür vorgesehenen Behälter. 3. Das Gerät muss während des Betriebs bei vollem Druck mit Wasser versorgt werden. 4. Schließen Sie ordnungsgemäß die Tür (leichten Druck ausüben). Bei ordnungsgemäßen Schließen der Tür ist ein leichtes KLICK zu hören 5. -
Seite 32: Ende Eines Spülprogramms
3. Geben Sie nun das vergessene Geschirr in das Gerät. 4. Wenn Sie die Tür wieder schließen, nimmt das Gerät nach 10 Sekunden wieder den Betrieb auf. 6.4 Ende eines Spülprogramms Nur wenn auf dem Display "-" erscheint und das akustische Signal 6 mal ertönt, ist das Programm beendet. -
Seite 33: Reinigung Und Pflege
Abbruch der 3in1 Funktion 1. Folgen Sie den Anweisungen unter WECHSEL EINES LAUFENDEN PROGRAMMS. Falls Sie zur Verwendung eines Standard-Spülmittelsystems zu wechseln beabsichtigen, verfahren Sie wie folgt: a. Befüllen Sie die Behälter für den Wasserenthärter und den Klarspüler. b. Stellen Sie die Wasserhärte auf die höchstmögliche Position ein und lassen Sie das Gerät drei normale Spülgänge unbeladen laufen 7. -
Seite 34: Bedienfeld Und Gerät
Überprüfen Sie die Filter nach jedem Spülprogramm auf Verunreinigungen. Indem Sie den Grobfilter entfernen, können Sie das gesamte Filtersystem dem Gerät entnehmen. Entfernen Sie mögliche Rückstände und reinigen Sie die Filter unter fließendem Wasser. 1. Drehen Sie den Grobfilter gegen den Uhrzeigersinn und heben Sie ihn an. 2. -
Seite 35: Sprüharm
7.3 Sprüharm Reinigen Sie die Sprüharme regelmäßig, weil Chemikalien und Mineralien die Düsen und die Lager der Arme verstopfen. Um den Sprüharm abzunehmen, entfernen Sie die Schraubenmutter im Uhrzeigersinn, Waschvorrichtung oben Sprüharm abzunehmen und entfernen Sie den Arm. ... -
Seite 36: Außerbetriebnahme
3. Entfernen Sie sämtliches Wasser aus dem Wasserzufuhrrohr und dem Ventil. 4. Verbinden Sie das Wasserzufuhrrohr wieder mit dem Ventil. 5. Entfernen Sie die Filter. Entfernen Sie nun sämtliches Wasser aus dem Wasserablauf. 7.6 Außerbetriebnahme 1. Wenn Sie das Gerät eine Zeit lang nicht benutzen, z.B. während einer Ferienreise, führen Sie vorher einen Spüldurchlauf bei leerem Gerät durch. -
Seite 37: Beladen Sie Die Körbe Immer
3. Der Motor brummt. benutzt. Auch wenn Sie es nicht regelmäßig benutzen, lassen Sie es einmal pro Woche laufen. Schaumbildung. 1. Ungeeignetes Spülmittel. 1. Benutzen geeignetes 2. Verschütteter Klarspüler. Spülmaschinen-Spülmittel. Öffnen Sie die Tür und lassen Sie den Schaum verdunsten. Geben Sie knapp 4 Liter Wasser in das Gerät. - Seite 38 Eintrübungen auf Glaswaren. Kombination von weichem Wasser Benutzen Sie weniger Spülmittel, und zu viel Spülmittel. wenn Sie weiches Wasser haben. Wählen Sie für Glaswaren ein kurzes Programm. Gelber oder brauner Belag im Inneren des Geräts. 1. Tee- oder Kaffeeflecken. 1.
-
Seite 39: Fehler Kodes
1. Überfüllter Klarspüler-Behälter oder 1. Ein überfüllter Klarspüler-Behälter verschütteter Klarspüler. oder verschütteter Klarspüler 2. Das Gerät steht nicht waagerecht. können zu Schaumbildung und zum Überfließen führen. Wischen Sie verschütteten Klarspüler umgehend auf. 2. Richten Sie das Gerät neu aus. Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen, oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht behoben werden konnte, kontaktieren Sie den Kundendienst. -
Seite 40: Technische Daten
9. Technische Daten Geräteart Geschirrspüler Steuerung Elektronisch Fassungsvermögen 9 Gedecke Energieeffiziensklasse Jährlicher Energieverbrauch 222,04 kWh Energieverbrauch für 1 Standartprogramm 0,793 kWh Energieverbrauch im Aus-Modus 0,10 W Energieverbrauch wenn eingeschaltet 0,90 W Jährlicher Wasserverbrauch 2800 l Trocknungswirkung Standartprogramm/Dauer Eco/168 Minuten Geräuschemission 55dB(A) Aufstellart Einbau... -
Seite 41: Entsorgung
10. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen. -
Seite 42: Garantiebedingungen
11. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers. Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... -
Seite 119: Technologie Für Den Haushalt
Veuillez contacter le magasin où vous avez acheté l’appareil Änderungen vorbehalten Subject to alterations Sous réserve de modification Stand Updated Mis à jour 29.12.2014 12/29/2014 29/12/2014 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
