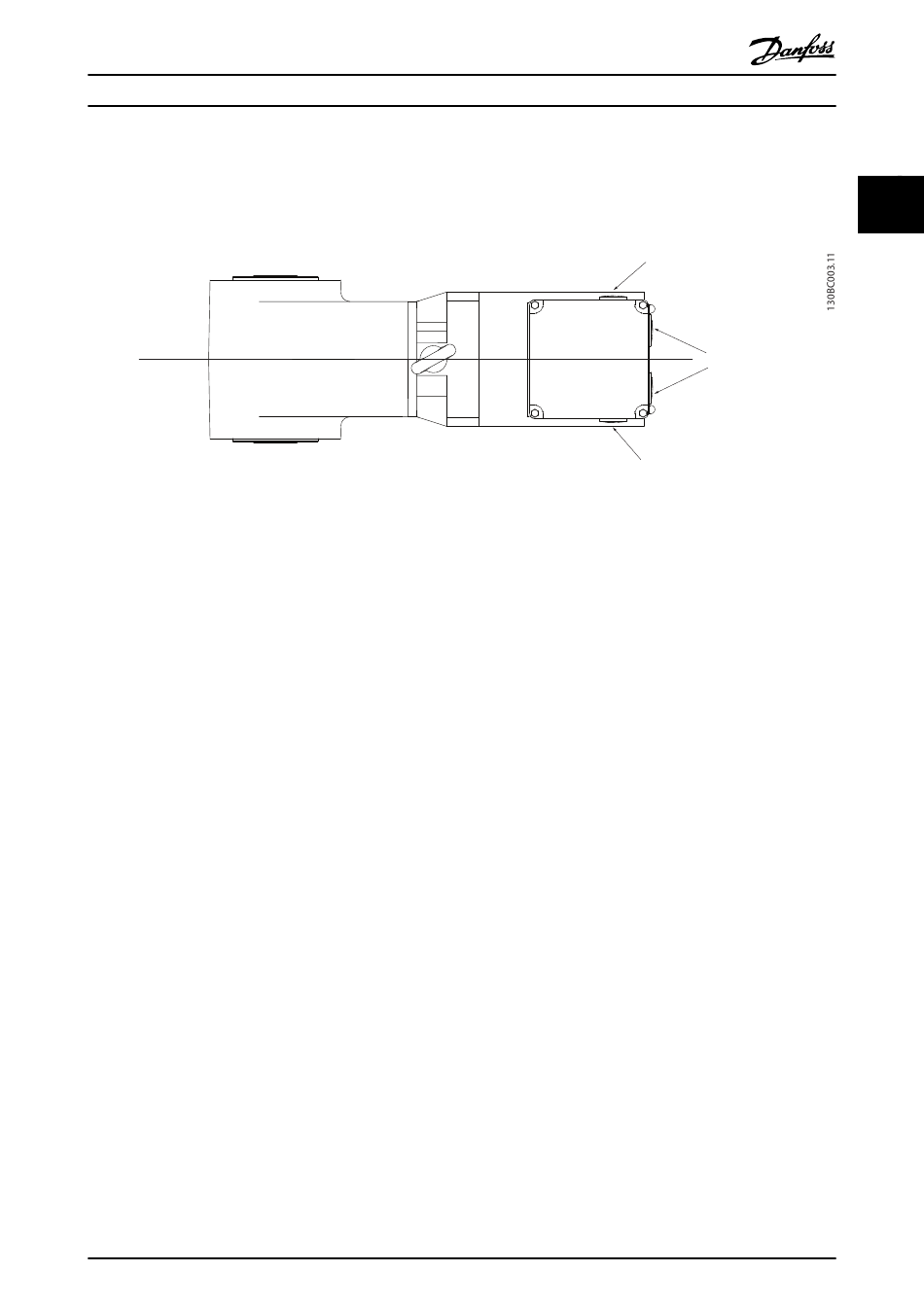

Die Standardposition für das Motorklemmengehäuse ist in den Maßzeichnungen für den Getriebemotor abgebildet
®
(siehe 6.6.1 VLT OneGearDrive Standard).
2 2
Danfoss liefert aufschraubbare Klemmengehäuse standardmäßig mit metrischem Gewinde.
M 25 x 1.5
2 x M 32 x 1.5
M 25 x 1.5
Abbildung 2.5 Schrauben des Klemmenkastens

2.9.1 Anschluss

Öffnen Sie den Klemmenkasten nur nach einer Netzab-
schaltung. Die auf dem Typenschild angegebenen
Informationen zu Spannung und Frequenz müssen mit der
Netzspannung unter Einhaltung der Klemmenschaltung
übereinstimmen. Die Überschreitung der in EN 60034 / DIN
VDE 0530 angegebenen Toleranzen, d. h. Spannungen
±5 %, Frequenz ±2 %, Nockenform und Symmetrie, erhöht
die Wärmeentwicklung und verringert die Lebensdauer.
Beachten Sie alle zugehörigen Anschlussdiagramme,
insbesondere bei Spezialgeräten (z. B. Thermistorschutz
etc.). Die Art und der Querschnitt der Hauptleiter sowie die
Schutzleiter und ein eventuell erforderlicher Potentialaus-
gleich müssen mit den allgemeinen und lokalen
Installationsvorschriften übereinstimmen. Berücksichtigen
Sie bei Schalthandlungen den Anlaufstrom.
Schützen Sie die Antriebseinheit vor Überlast und in
gefährlichen Situationen vor einem automatischen Wieder-
anlauf aufgrund von versehentlichem Einschalten.
Verschließen Sie den Klemmenkasten, um nicht in Kontakt
mit spannungsführenden Komponenten zu geraten.
®
