6.7 Optionen

6.7.1 Drehmomentstützenset
Teilenummer: 178H5006
214
A

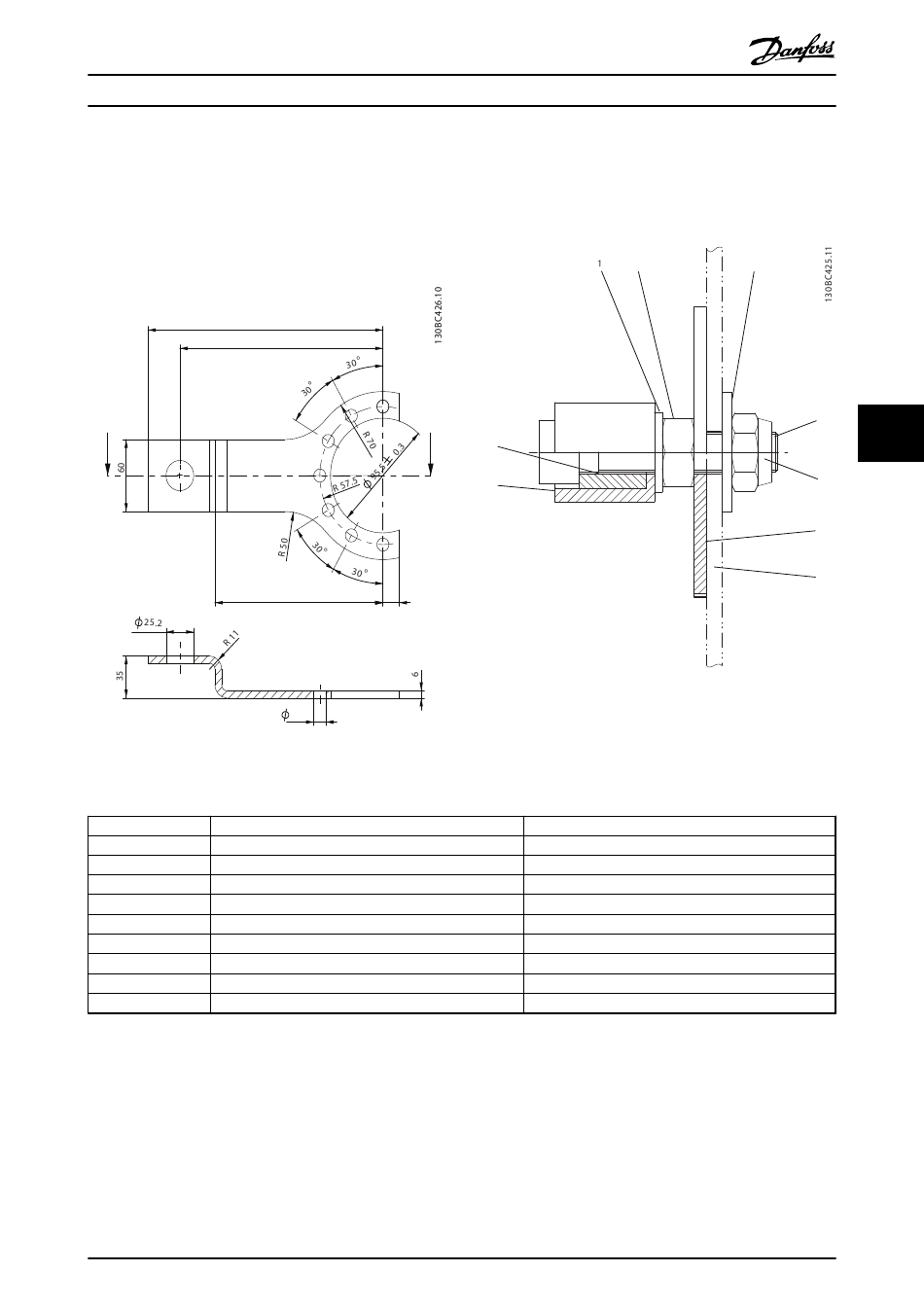

Abbildung 6.13 Drehmomentstütze
Position Beschreibung
1 Scheibe
2 Mutter
3 Scheibe
4 Mutter
5 Scheibe
6 Kundenseitiger Rahmen
7 Tonne
8 Buchse
9 Schraube
Tabelle 6.3 Legende zu Abbildung 6.14
HINWEIS
Das Set enthält außerdem 3 Edelstahlschrauben M10x25-8.8 nach DIN 933. Das Anzugsdrehmoment beträgt 49 Nm.
®
VLT OneGearDrive Produkthandbuch
185
A
153 15
A - A
11
®
MG75C303 - VLT ist eine eingetragene Marke von Danfoss
2
8
7
Abbildung 6.14 Befestigungssatz
Technische Daten
DIN 125-A10 5
DIN 934 M10
DIN 9021 10, 5x30x25
DIN 985 M10
Ø 73x3 Edelstahl
–
POM-C weiß
Edelstahl
Edelstahl
3
9
6 6
4
5
6
