pression de pilotage minimale nécessaire en fonction de la
pression de fluide
Les diagrammes suivants représentent la pression de pilotage
minimale nécessaire en fonction de la pression de fluide pour les
fonctions B et I.
Les valeurs sont valables pour des corps en
• acier forgé (VS)
• coulée de précision (VG)
Des pressions différentes peuvent se présenter en partie si le
Type 2103 est utilisé en tant que vanne de réglage. Ces pres-
sions sont représentées dans les diagrammes sur fond gris.
108
Type 2103
Caractéristiques techniques
Fonction B / Membrane élastomère
ø 50
epdM
10
9
8
7
6
5
4
3
2
1
0
0 1 2 3
pression de pilotage [bar]

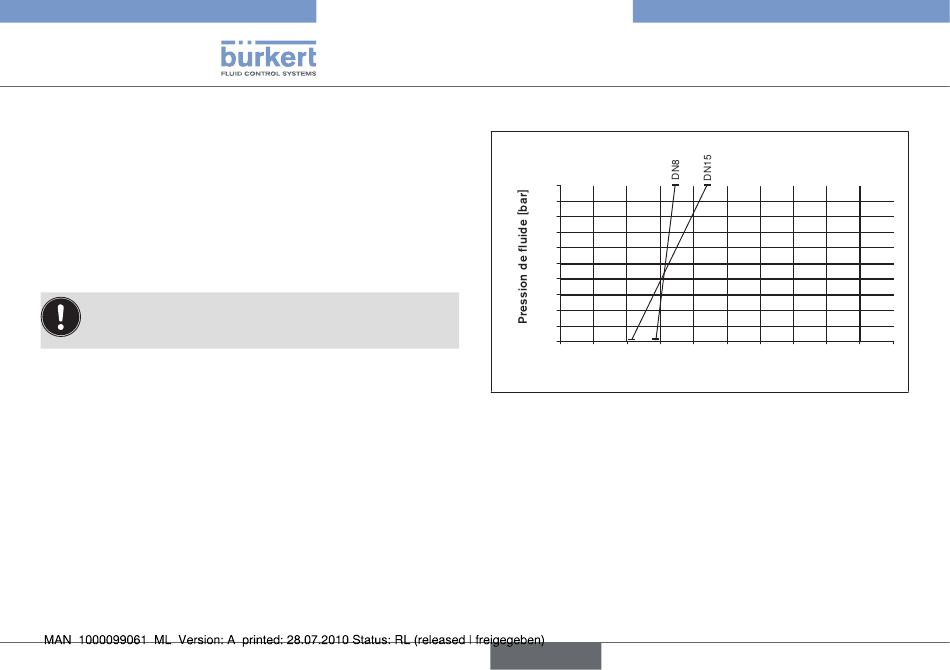

Fig. 3 : Diagramme de pression, actionneur ø 50 mm, fonction B,
membrane élastomère.
français
4 5 6 7 8 9 10
