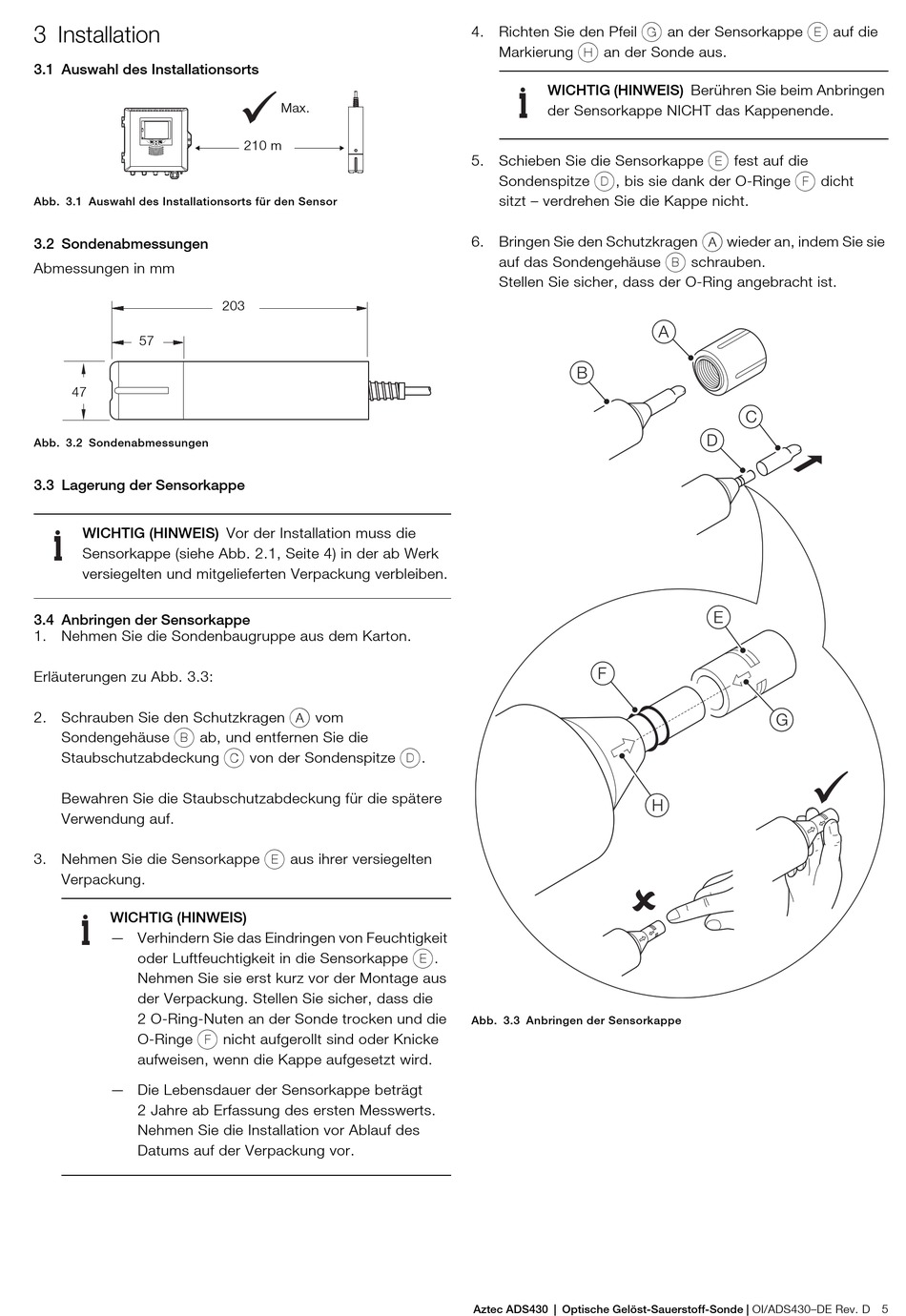

3 Installation
3.1 Auswahl des Installationsorts
Abb. 3.1 Auswahl des Installationsorts für den Sensor
3.2 Sondenabmessungen
Abmessungen in mm
57
47
Abb. 3.2 Sondenabmessungen
3.3 Lagerung der Sensorkappe
WICHTIG (HINWEIS) Vor der Installation muss die
Sensorkappe (siehe Abb. 2.1, Seite 4) in der ab Werk
versiegelten und mitgelieferten Verpackung verbleiben.
3.4 Anbringen der Sensorkappe
1. Nehmen Sie die Sondenbaugruppe aus dem Karton.
Erläuterungen zu Abb. 3.3:
2. Schrauben Sie den Schutzkragen
B
Sondengehäuse
ab, und entfernen Sie die
Staubschutzabdeckung
Bewahren Sie die Staubschutzabdeckung für die spätere
Verwendung auf.
3. Nehmen Sie die Sensorkappe
Verpackung.
WICHTIG (HINWEIS)
— Verhindern Sie das Eindringen von Feuchtigkeit
oder Luftfeuchtigkeit in die Sensorkappe
Nehmen Sie sie erst kurz vor der Montage aus
der Verpackung. Stellen Sie sicher, dass die
2 O-Ring-Nuten an der Sonde trocken und die
F
O-Ringe
aufweisen, wenn die Kappe aufgesetzt wird.
— Die Lebensdauer der Sensorkappe beträgt
2 Jahre ab Erfassung des ersten Messwerts.
Nehmen Sie die Installation vor Ablauf des
Datums auf der Verpackung vor.
Max.
210 m
203
A
vom
C
von der Sondenspitze
E
aus ihrer versiegelten
nicht aufgerollt sind oder Knicke
4. Richten Sie den Pfeil
Markierung
WICHTIG (HINWEIS) Berühren Sie beim Anbringen
der Sensorkappe NICHT das Kappenende.
5. Schieben Sie die Sensorkappe
Sondenspitze
sitzt – verdrehen Sie die Kappe nicht.
6. Bringen Sie den Schutzkragen
auf das Sondengehäuse
Stellen Sie sicher, dass der O-Ring angebracht ist.
D
.
E
.
Abb. 3.3 Anbringen der Sensorkappe
Aztec ADS430 | Optische Gelöst-Sauerstoff-Sonde | OI/ADS430–DE Rev. D
G
an der Sensorkappe
H
an der Sonde aus.
E
fest auf die
D
, bis sie dank der O-Ringe
A
wieder an, indem Sie sie
B
schrauben.
E
auf die
F
dicht
5
