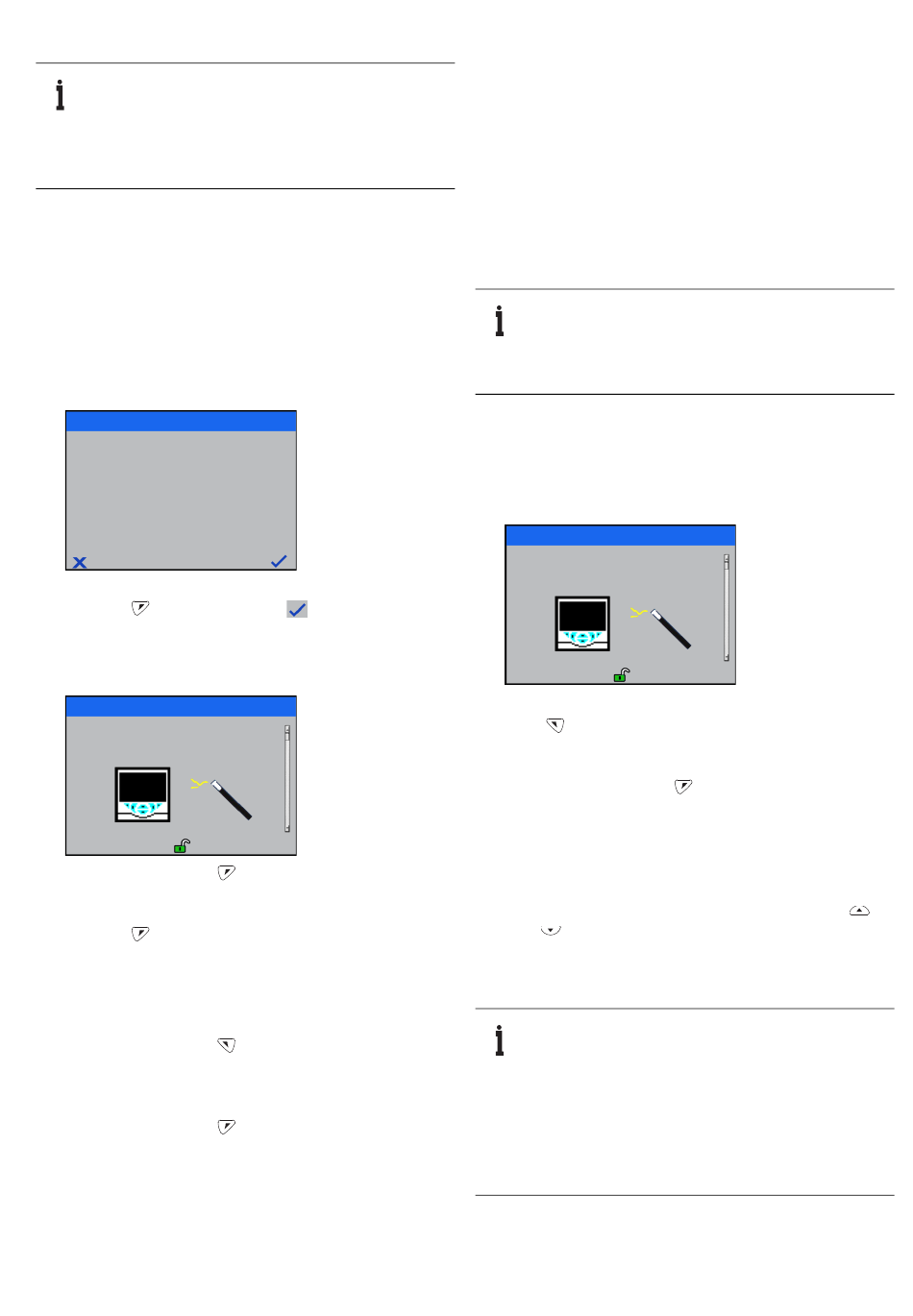

4 Sensoreinrichtung – Erstinstallation
WICHTIG (HINWEIS)
Führen Sie diesen Schritt nur durch, wenn Sie eine neue
bzw. eine Ersatzsensorkappe erstmalig am
Messumformer anbringen. Informationen zu
bestehenden Sensoren – siehe Abschnitt 5, Seite 8.
So führen Sie eine Erstinstallation durch (Menü Einfache
Einrichtung):
1. Schließen Sie eine neue oder Ersatzsonde an den
EZLink-Stecker des Messumformers an – siehe
Bedienungsanleitung OI/AWT440-EN des Messumformers.
Die Meldung Neuer Sensor S(1–4) erkannt. Einfache
Einrichtung starten? wird angezeigt. Dies dient gleichzeitig
der Erkennung des neuen bzw. Ersatzsensors (S1 bis S4):
AWT440
Neuer Sensor S3
erkannt.
Einfache Einrichtung
starten?
2. Zum Aufrufen der Ebene Einfache Einrichtung drücken Sie
die Taste
(unter dem Symbol
Der Startbildschirm für Einfache Einrichtung wird
angezeigt:
Menü
Einfache Einrichtung
Beenden
Drücken Sie die Taste
3. Zum Aufrufen der Ebene Einfache Einrichtung drücken Sie
die Taste
(unter dem Befehl Auswählen).
Die Parameter der Konfiguration werden auf der linken
Seite des Bildschirms angezeigt; der dazu werksseitig
eingestellte Wert wird auf der rechten Seite angezeigt.
4. Drücken Sie die Taste
um den Standardwert in den gewünschten Wert / eine
Auswahl zu ändern.
5. Drücken Sie die Taste
den angezeigten Wert / die angezeigte Auswahl zu
übernehmen und mit dem nächsten zu konfigurierenden
Parameter fortzufahren.
00-00-2014
15:21:24
).
Auswählen
(unter dem Befehl Auswählen).
(unter dem Befehl Bearbeiten),
(unter dem Befehl Weiter), um
Die folgenden Parameter der Konfiguration werden auf der
Ebene Einfache Einrichtung festgelegt:
— Kennz.
— PV-Typ
— Einheit
— Bereich hoch
— Bereich niedrig
— Reinigungsintervall
— Salzgehalt Einheiten
— Salzgehalt Korrektur
— Druckeinheiten
— Luftdruck
WICHTIG (HINWEIS)
Nähere Angaben zu den Parametern – siehe Abschnitt 5.1,
Seite 9; es werden nicht alle Parameter in Abschnitt 5.1 auf
der Ebene Einfache Einrichtung angezeigt.
6. Fahren Sie mit der Konfiguration der gewünschten
Parameter fort.
Am Ende wird der Startbildschirm für Einfachen Einrichtung
angezeigt:
Menü
Einfache Einrichtung
Beenden
7. Drücken Sie zum Beenden der Einfachen Einrichtung die
Taste
(unter dem Befehl Beenden). Daraufhin wird die
Bedienerseite angezeigt.
Durch Drücken der Taste
wechseln Sie zurück zur Ebene Einfache Einrichtung, wo
Sie Parameter nach dem erstmaligen Anschluss
überprüfen und ändern können.
Nach Abschluss der Eingaben auf der Ebene Einfache
Einrichtung wechseln Sie durch Drücken der Taste
oder
zur Ebene Erweiterte Konfiguration, wo Sie
sämtliche verfügbaren Sensor- und Messumformer-
parameter überprüfen und ändern können.
WICHTIG (HINWEIS)
Wechseln Sie zur Neukonfiguration einer vorhandenen
Sonde (nach der Erstinstallation) zur Ebene
Konfiguration (siehe Abschnitt 5.1, Seite 9) über die
Bedienerseite – weitergehende Angaben (auch dazu,
wie Sie zur Bedienerseite gelangen) finden Sie in der
Bedienungsanleitung OI/AWT440-DE des
Messumformers.
8. Führen Sie nach Abschluss der Sondenkonfiguration eine
Routine vom Typ Kalibrieren durch – siehe Abschnitt 6,
Seite 11.
Aztec ADS430 | Optische Gelöst-Sauerstoff-Sonde | OI/ADS430–DE Rev. D
Auswählen
(unter dem Befehl Auswählen
7
