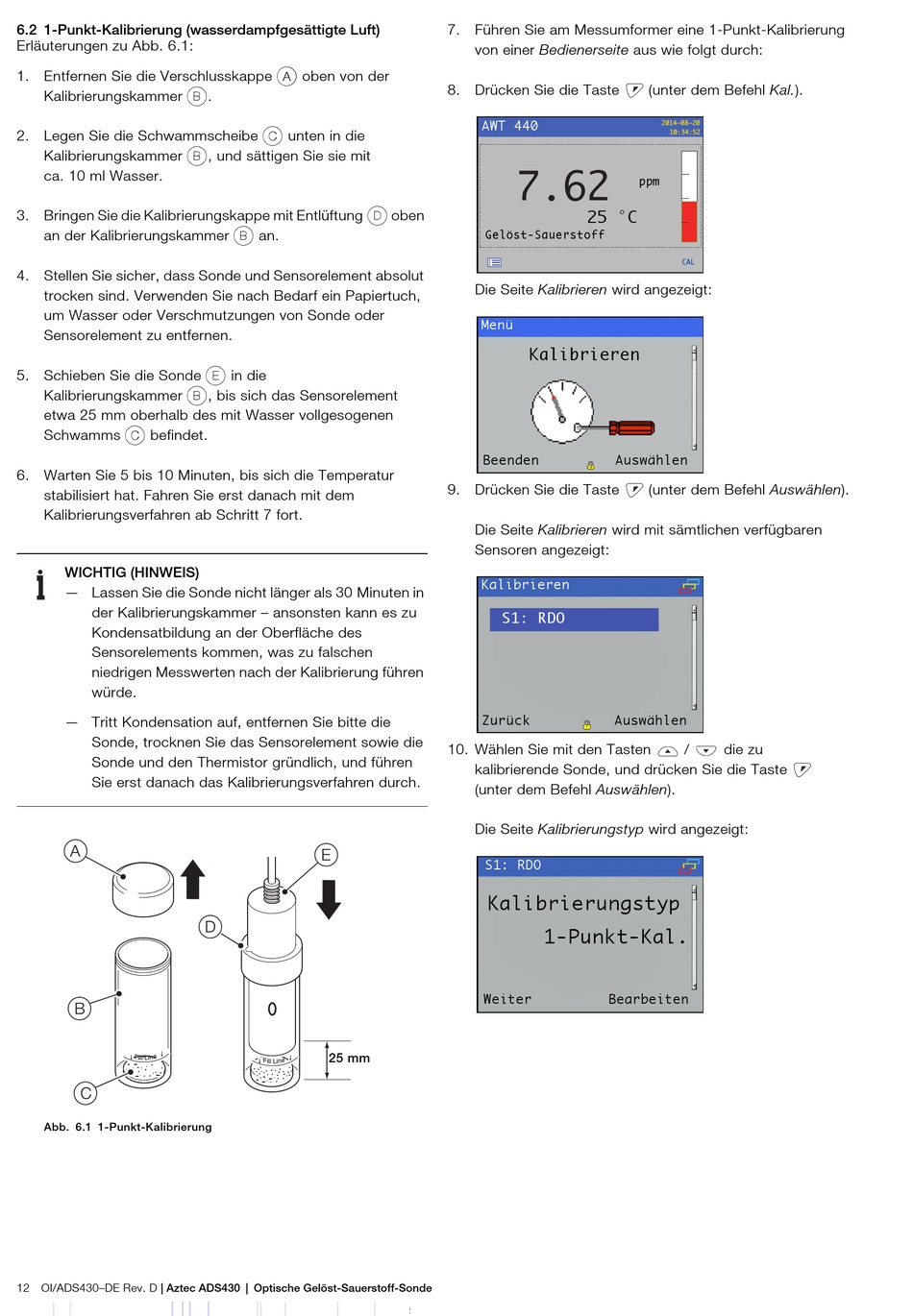

6.2 1-Punkt-Kalibrierung (wasserdampfgesättigte Luft)
Erläuterungen zu Abb. 6.1:
1. Entfernen Sie die Verschlusskappe
Kalibrierungskammer
2. Legen Sie die Schwammscheibe
Kalibrierungskammer
ca. 10 ml Wasser.
3. Bringen Sie die Kalibrierungskappe mit Entlüftung
an der Kalibrierungskammer
4. Stellen Sie sicher, dass Sonde und Sensorelement absolut
trocken sind. Verwenden Sie nach Bedarf ein Papiertuch,
um Wasser oder Verschmutzungen von Sonde oder
Sensorelement zu entfernen.
5. Schieben Sie die Sonde
Kalibrierungskammer
etwa 25 mm oberhalb des mit Wasser vollgesogenen
C
Schwamms
befindet.
6. Warten Sie 5 bis 10 Minuten, bis sich die Temperatur
stabilisiert hat. Fahren Sie erst danach mit dem
Kalibrierungsverfahren ab Schritt 7 fort.
WICHTIG (HINWEIS)
— Lassen Sie die Sonde nicht länger als 30 Minuten in
der Kalibrierungskammer – ansonsten kann es zu
Kondensatbildung an der Oberfläche des
Sensorelements kommen, was zu falschen
niedrigen Messwerten nach der Kalibrierung führen
würde.
— Tritt Kondensation auf, entfernen Sie bitte die
Sonde, trocknen Sie das Sensorelement sowie die
Sonde und den Thermistor gründlich, und führen
Sie erst danach das Kalibrierungsverfahren durch.
Abb. 6.1 1-Punkt-Kalibrierung
12
OI/ADS430–DE Rev. D | Aztec ADS430 | Optische Gelöst-Sauerstoff-Sonde
A
oben von der
B
.
C
unten in die
B
, und sättigen Sie sie mit
B
an.
E
in die
B
, bis sich das Sensorelement
25 mm
7. Führen Sie am Messumformer eine 1-Punkt-Kalibrierung
von einer Bedienerseite aus wie folgt durch:
8. Drücken Sie die Taste
AWT 440
7.62
D
oben
Gelöst-Sauerstoff
Die Seite Kalibrieren wird angezeigt:
Menü
Kalibrieren
Beenden
9. Drücken Sie die Taste
Die Seite Kalibrieren wird mit sämtlichen verfügbaren
Sensoren angezeigt:
Kalibrieren
S1: RDO
Zurück
10. Wählen Sie mit den Tasten
kalibrierende Sonde, und drücken Sie die Taste
(unter dem Befehl Auswählen).
Die Seite Kalibrierungstyp wird angezeigt:
S1: RDO
Kalibrierungstyp
Weiter
(unter dem Befehl Kal.).
2014–08–20
10:34:52
ppm
25 °C
CAL
Auswählen
(unter dem Befehl Auswählen).
Auswählen
/
1-Punkt-Kal.
Bearbeiten
die zu
