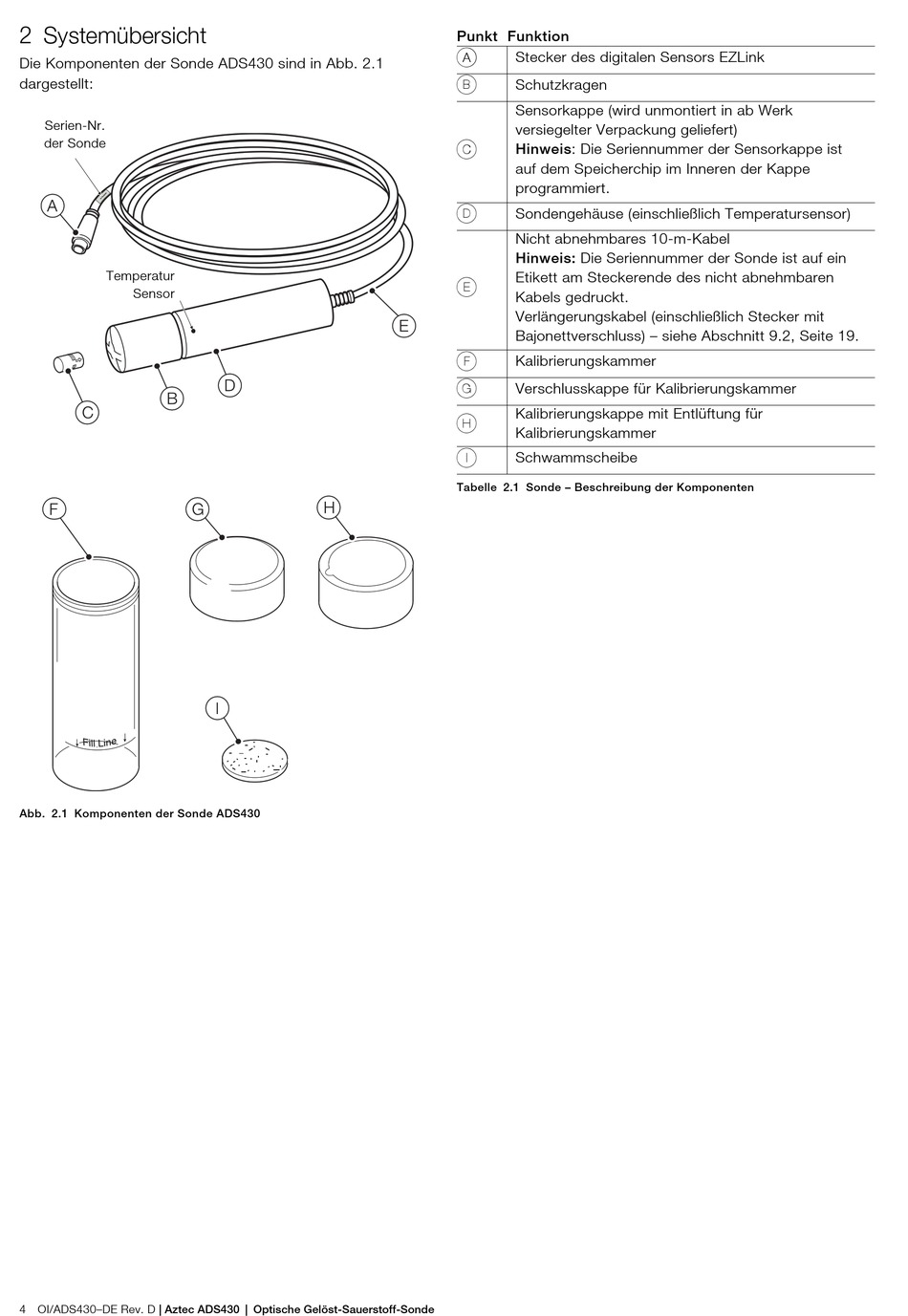

2 Systemübersicht
Die Komponenten der Sonde ADS430 sind in Abb. 2.1
dargestellt:
Serien-Nr.
der Sonde
Temperatur
Sensor
Abb. 2.1 Komponenten der Sonde ADS430
4
OI/ADS430–DE Rev. D | Aztec ADS430 | Optische Gelöst-Sauerstoff-Sonde
Punkt Funktion
A
Stecker des digitalen Sensors EZLink
B
Schutzkragen
Sensorkappe (wird unmontiert in ab Werk
versiegelter Verpackung geliefert)
C
Hinweis: Die Seriennummer der Sensorkappe ist
auf dem Speicherchip im Inneren der Kappe
programmiert.
D
Sondengehäuse (einschließlich Temperatursensor)
Nicht abnehmbares 10-m-Kabel
Hinweis: Die Seriennummer der Sonde ist auf ein
Etikett am Steckerende des nicht abnehmbaren
E
Kabels gedruckt.
Verlängerungskabel (einschließlich Stecker mit
Bajonettverschluss) – siehe Abschnitt 9.2, Seite 19.
F
Kalibrierungskammer
G
Verschlusskappe für Kalibrierungskammer
Kalibrierungskappe mit Entlüftung für
H
Kalibrierungskammer
I
Schwammscheibe
Tabelle 2.1 Sonde – Beschreibung der Komponenten
