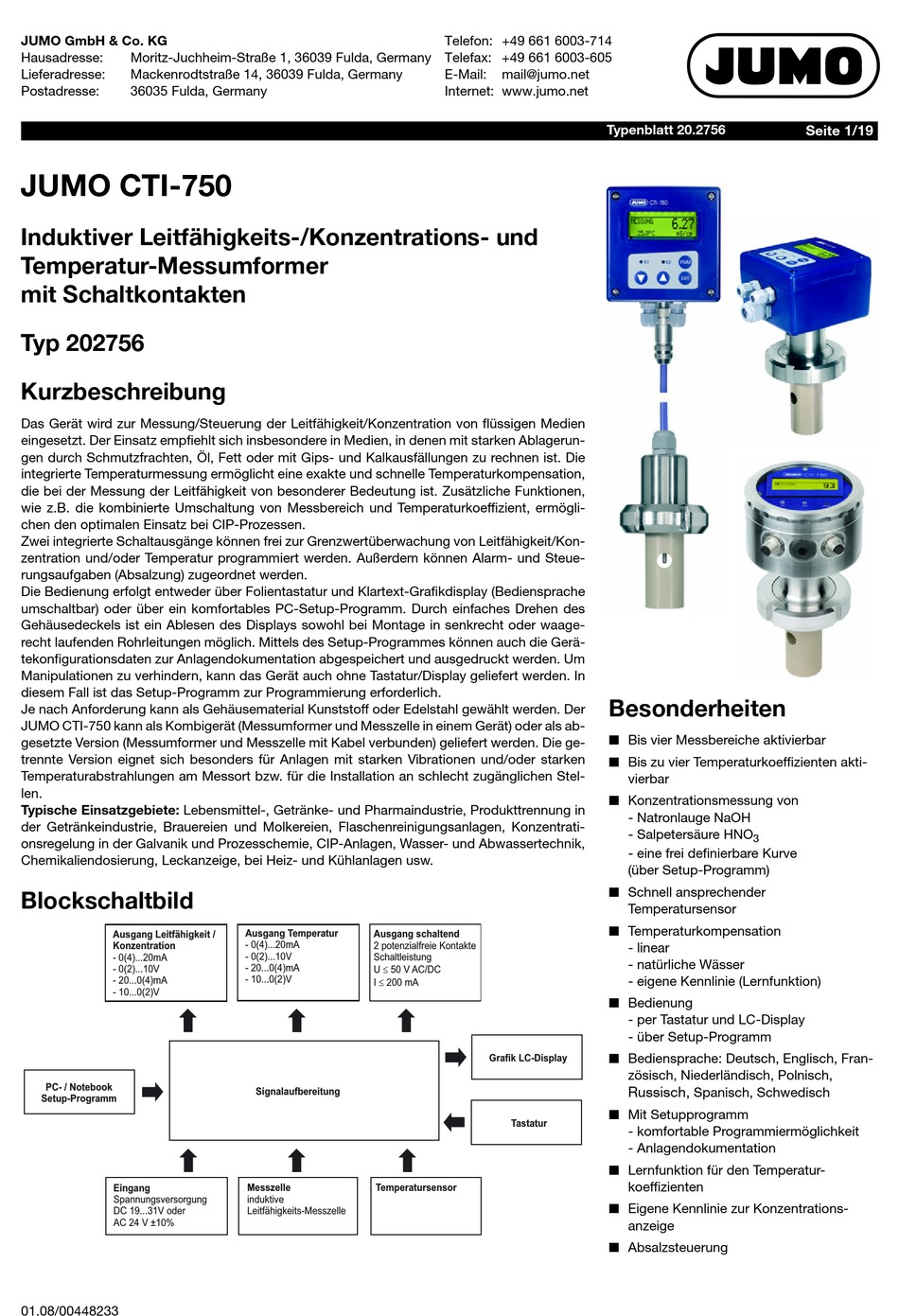

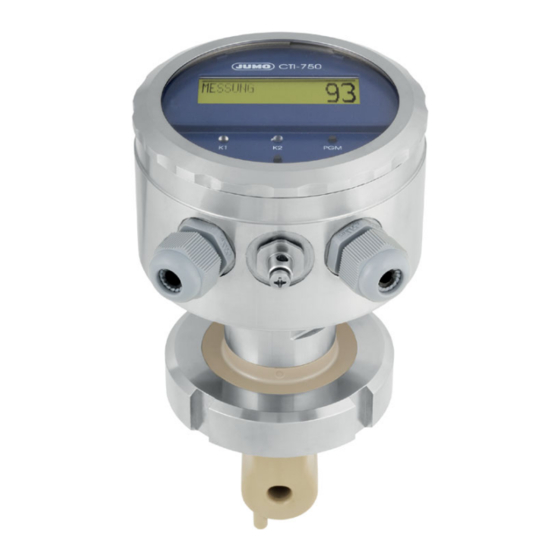

JUMO CTI-750
Induktiver Leitfähigkeits-/Konzentrations- und
Temperatur-Messumformer
mit Schaltkontakten
Typ 202756
Kurzbeschreibung
Das Gerät wird zur Messung/Steuerung der Leitfähigkeit/Konzentration von flüssigen Medien
eingesetzt. Der Einsatz empfiehlt sich insbesondere in Medien, in denen mit starken Ablagerun-
gen durch Schmutzfrachten, Öl, Fett oder mit Gips- und Kalkausfällungen zu rechnen ist. Die
integrierte Temperaturmessung ermöglicht eine exakte und schnelle Temperaturkompensation,
die bei der Messung der Leitfähigkeit von besonderer Bedeutung ist. Zusätzliche Funktionen,
wie z.B. die kombinierte Umschaltung von Messbereich und Temperaturkoeffizient, ermögli-
chen den optimalen Einsatz bei CIP-Prozessen.
Zwei integrierte Schaltausgänge können frei zur Grenzwertüberwachung von Leitfähigkeit/Kon-
zentration und/oder Temperatur programmiert werden. Außerdem können Alarm- und Steue-
rungsaufgaben (Absalzung) zugeordnet werden.
Die Bedienung erfolgt entweder über Folientastatur und Klartext-Grafikdisplay (Bediensprache
umschaltbar) oder über ein komfortables PC-Setup-Programm. Durch einfaches Drehen des
Gehäusedeckels ist ein Ablesen des Displays sowohl bei Montage in senkrecht oder waage-
recht laufenden Rohrleitungen möglich. Mittels des Setup-Programmes können auch die Gerä-
tekonfigurationsdaten zur Anlagendokumentation abgespeichert und ausgedruckt werden. Um
Manipulationen zu verhindern, kann das Gerät auch ohne Tastatur/Display geliefert werden. In
diesem Fall ist das Setup-Programm zur Programmierung erforderlich.
Je nach Anforderung kann als Gehäusematerial Kunststoff oder Edelstahl gewählt werden. Der
JUMO CTI-750 kann als Kombigerät (Messumformer und Messzelle in einem Gerät) oder als ab-
gesetzte Version (Messumformer und Messzelle mit Kabel verbunden) geliefert werden. Die ge-
trennte Version eignet sich besonders für Anlagen mit starken Vibrationen und/oder starken
Temperaturabstrahlungen am Messort bzw. für die Installation an schlecht zugänglichen Stel-
len.
Typische Einsatzgebiete: Lebensmittel-, Getränke- und Pharmaindustrie, Produkttrennung in
der Getränkeindustrie, Brauereien und Molkereien, Flaschenreinigungsanlagen, Konzentrati-
onsregelung in der Galvanik und Prozesschemie, CIP-Anlagen, Wasser- und Abwassertechnik,
Chemikaliendosierung, Leckanzeige, bei Heiz- und Kühlanlagen usw.
Blockschaltbild
Ausgang Leitfähigkeit /
Konzentration
- 0(4)...20mA
- 0(2)...10V
- 20...0(4)mA
- 10...0(2)V
PC- / Notebook
Setup-Programm
Eingang
Spannungsversorgung
DC 19...31V oder
AC 24 V ±10%
01.08/00448233
Ausgang Temperatur
Ausgang schaltend
- 0(4)...20mA
2 potenzialfreie Kontakte
- 0(2)...10V
Schaltleistung
?
- 20...0(4)mA
U 50 V AC/DC
- 10...0(2)V
?
I 200 mA
Signalaufbereitung
Messzelle
Temperatursensor
induktive
Leitfähigkeits-Messzelle
Telefon: +49 661 6003-714
E-Mail:
mail@jumo.net
Internet: www.jumo.net
Typenblatt 20.2756
Besonderheiten
Grafik LC-Display
Tastatur
Bis vier Messbereiche aktivierbar
Bis zu vier Temperaturkoeffizienten akti-
vierbar
Konzentrationsmessung von
- Natronlauge NaOH
- Salpetersäure HNO
3
- eine frei definierbare Kurve
(über Setup-Programm)
Schnell ansprechender
Temperatursensor
Temperaturkompensation
- linear
- natürliche Wässer
- eigene Kennlinie (Lernfunktion)
Bedienung
- per Tastatur und LC-Display
- über Setup-Programm
Bediensprache: Deutsch, Englisch, Fran-
zösisch, Niederländisch, Polnisch,
Russisch,
Spanisch, Schwedisch
Mit Setupprogramm
- komfortable Programmiermöglichkeit
- Anlagendokumentation
Lernfunktion für den Temperatur-
koeffizienten
Eigene Kennlinie zur Konzentrations-
anzeige
Absalzsteuerung
