JUMO GmbH & Co. KG
Hausadresse:
Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Telefax: +49 661 6003-605
Lieferadresse:
Mackenrodtstraße 14, 36039 Fulda, Germany
Postadresse:
36035 Fulda, Germany
Bürde
≤ 500Ω bei Stromausgang
≥ 2kΩ bei Spannungsausgang
Analogausgang bei "Alarm"
Low (0 mA / 0 V / 3,4 mA / 1,4 V)
oder
High (22,0 mA / 10,7 V)
oder
ein fest einstellbarer Wert
Temperaturkompensation
Referenztemperatur
°
15...30
C einstellbar
Temperaturkoeffizient
0,0...5,5 %/K einstellbar
Kompensationsbereich
-20 ... 150°C
Funktion
– linear
– natürliche Wässer (EN 27 888)
– nicht linear (Lernfunktion siehe Sonder-
funktionen)

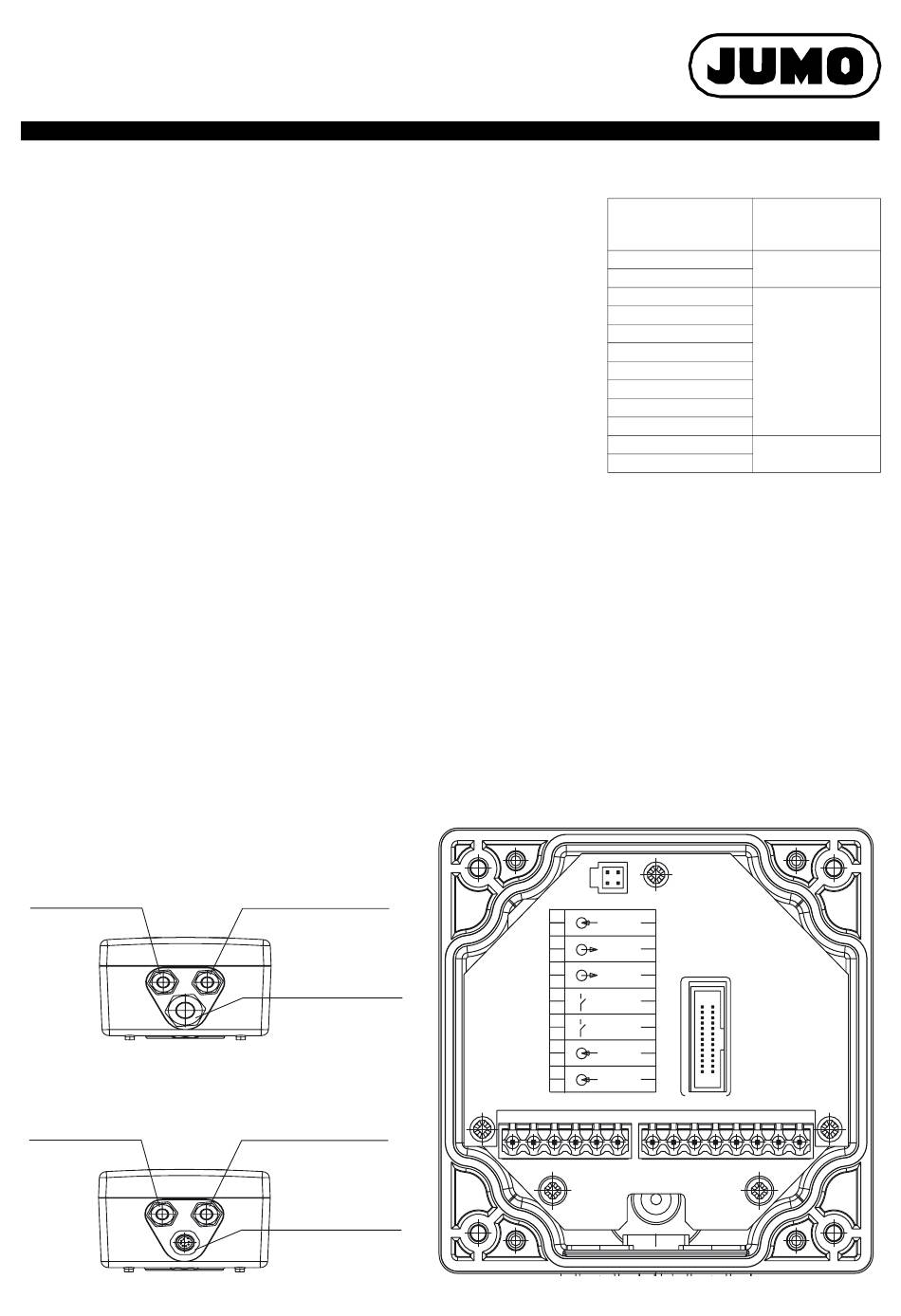

Elektrischer Anschluss - Kopfmessumformer
Verdrahtungsvorschlag - Kopfmessumformer
Spannungsversorgung und
Istwertausgang
(Leitfähigkeit / Konzentration
und Temperatur)
Kabelverschraubung
M12 (PA)
Verdrahtungsvorschlag - mit separatem Sensor
Spannungsversorgung und
Istwertausgang
(Leitfähigkeit / Konzentration
und Temperatur)
Kabelverschraubung
M12 (PA)
01.08/00448233
Telefon: +49 661 6003-714
E-Mail:
Internet: www.jumo.net
Sensor
Material
PEEK (Polyetheretherketon) ,
PVDF (Polyvinylidenfluorid)
Hinweis:
Temperatur, Druck und Messmedium beein-
flussen die Lebensdauer der Messzelle
Temperatur des Messmediums
-10 ... +120°C
kurzzeitig +140°C (Sterilisation)
Druck
max. 10 bar
Binär-Eingang
Kabelverschraubung
M12 (PA)
Schaltausgänge
Kabelverschraubung
M16 (PA)
Binär-Eingang
Schaltausgänge
Kabelverschraubung
M12 (PA)
Separater Sensor
M12 Einbaustecker
mail@jumo.net
Typenblatt 20.2756
Messbereich
Sensor
0...500 µS/cm
0...1000 µS/cm
0...2000 µS/cm
0...5000 µS/cm
0...10 mS/cm
0...20 mS/cm
0...50 mS/cm
0...100 mS/cm
0...200 mS/cm
0...500 mS/cm
0...1000 mS/cm
0...2000 mS/cm
(Messumformer mit Kabelverschraubungen (-82))
SETUP
1
L+
2
L-
3
+
e-cond.
-
4
5
+
e-temp.
-
6
7
a
K1
8
b
9
a
K2
10
b
11
a
E1
12
b
13
a
E2
14
b
1
2
3
4
5
6
7
8
Seite 5/19
Genauigkeit
(in % vom Mess-
bereichsumfang)
≤ 1%
≤ 0,5%
≤ 1%
1
9 10 11 12 13 14
