3. Hardware Installation
Wenn Sie die EX-1094 installieren, beachten Sie unbedingt die folgenden Installationshin-
weise. Da es technisch große Unterschiede bei Computern gibt, können wir Ihnen nur
eine generelle Anleitung zum Einbau der Karte geben. Bei Unklarheiten halten Sie sich
bitte an die Betriebsanleitung Ihres Computersystems.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus. Ziehen Sie
bei allen Geräten den Netzstecker. Entfernen Sie vorsichtig das Gehäuse Ihres Desktop
PCs (lösen Sie dazu evtl. zuvor die Schrauben des Gehäuses). Suchen Sie nun einen
freien PCI-Slot.

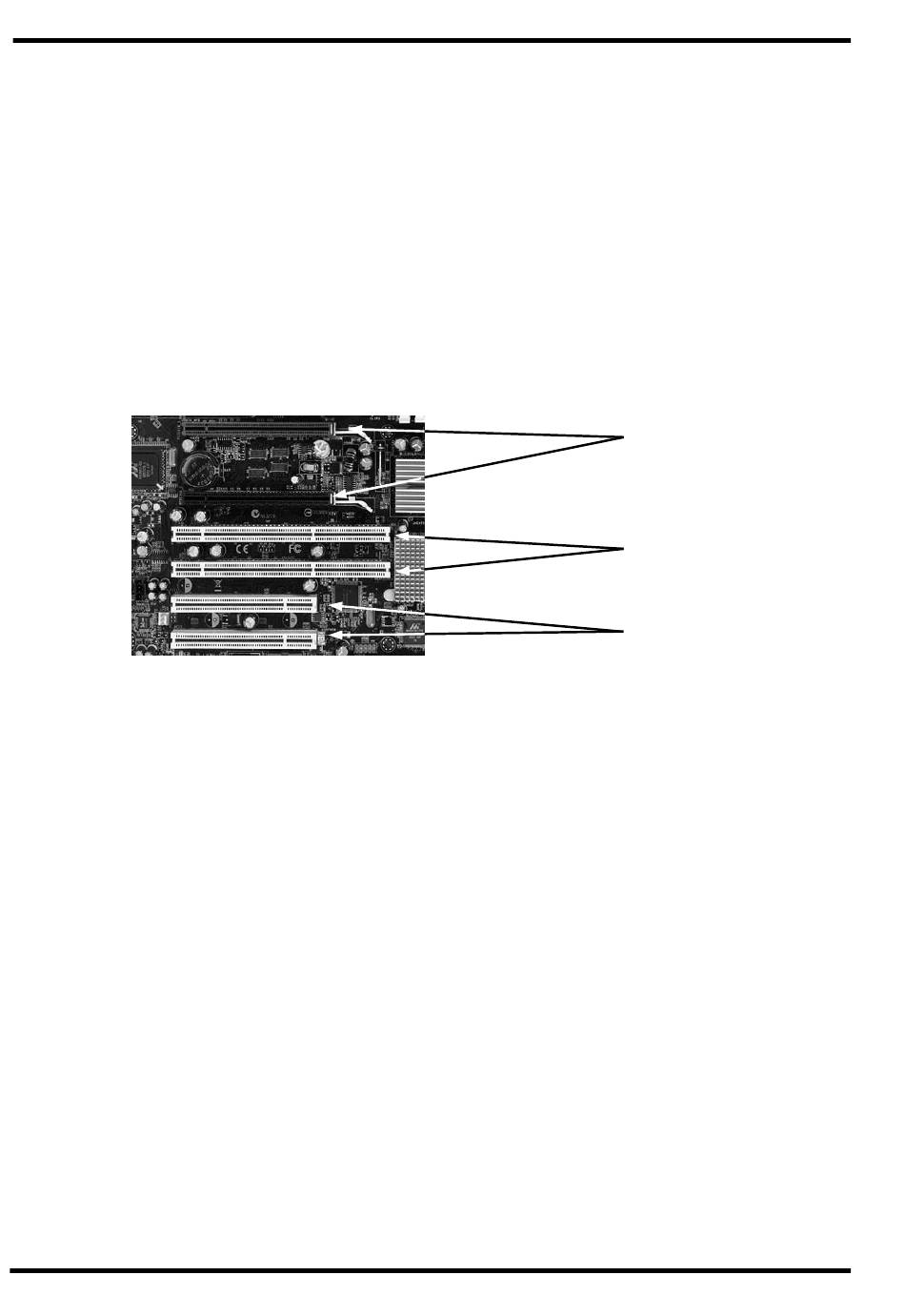

Bild 1
Stecken Sie die EX-1094 vorsichtig in den ausgewählten PCI Slot ein. Beachten Sie, dass
Sie dabei korrekt eingesteckt wird, und dass kein Kurzschluss entsteht (siehe Bild1). Bitte
wenden Sie in keinem Fall Gewalt an. Die Karte sollte sich mit leichtem druck in den Port
einsetzen lassen! Danach befestigen Sie die EX-1094 PCI Karte mit einer Schraube am
Gehäuse. Sie können das Computergehäuse nun wieder schließen und die Netzverbin-
dungen wieder herstellen! Nun können Sie auch Ihre Karten in die optionale EX-1032
einbauen (siehe Bild 2). Verbinden Sie anschließend das bei der Karte mitgelieferte Kabel
mit Ihrer externen Erweiterung von Exsys (siehe Anschlussbeispiel auf Seite 5). Verbin-
den Sie zum Schluss noch ggf. das mitgelieferte Netzkabel oder Netzteil mit der Box.
Wichtig!!! Schalten Sie die externe Erweiterung von Exsys immer ein bevor Sie den
PC einschalten und erst ab nachdem der PC komplett Heruntergefahren wurde.
Sonst werden ggf. eingebaute Karten nicht korrekt erkannt! Eine Hot-Plug & Play
Funktion unterstützt die EX-1094 nicht!
Karte für PCI- - - - Erweiterungen
Karte für PCI
Karte für PCI
Karte für PCI
Seite 4 4 4 4
Seite
Seite
Seite
Erweiterungen
Erweiterungen
Erweiterungen
PCI-Express
Slots
PCI-X Slots
PCI-Slots
