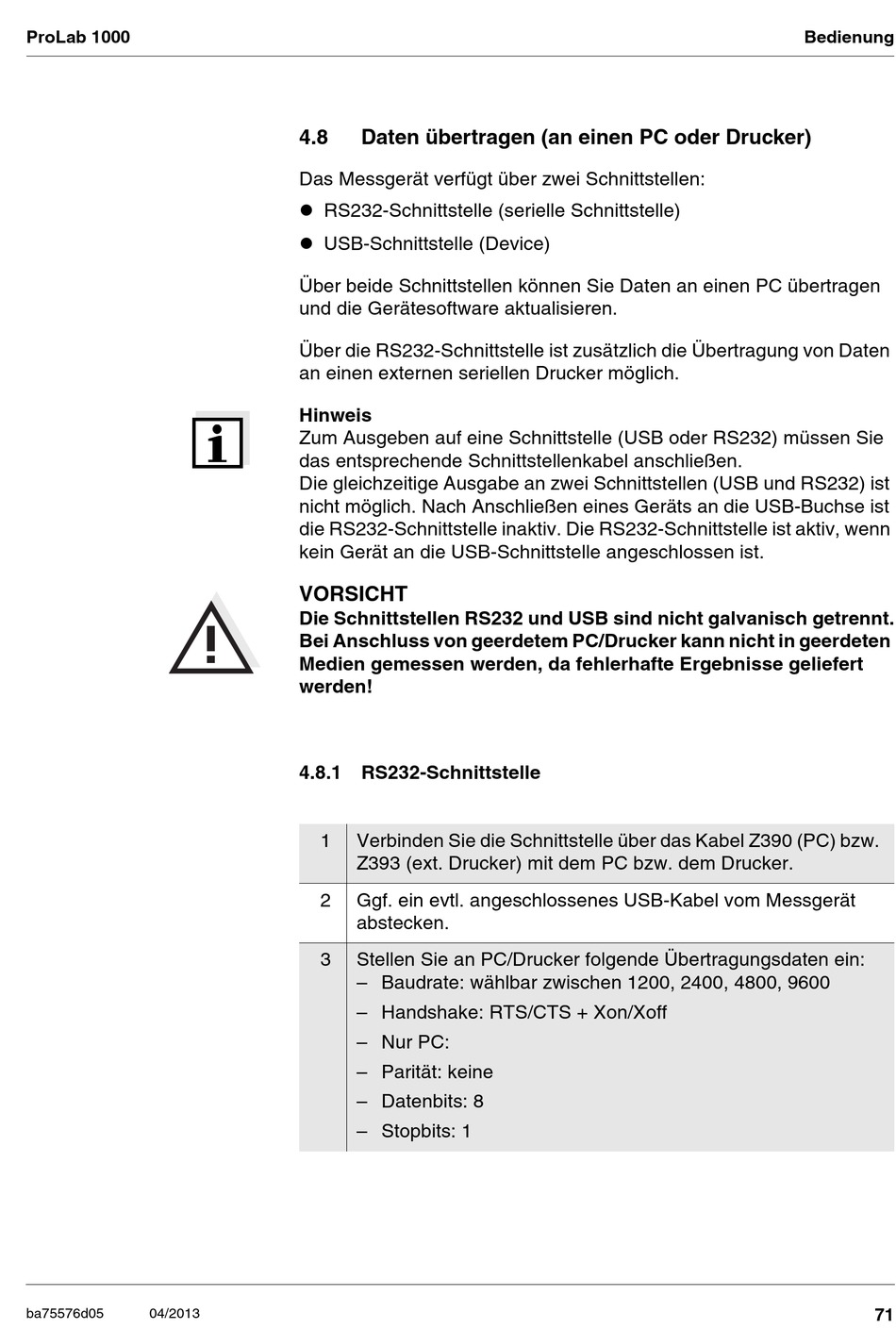

ProLab 1000
ba75576d05
04/2013
4.8
Daten übertragen (an einen PC oder Drucker)
Das Messgerät verfügt über zwei Schnittstellen:
RS232-Schnittstelle (serielle Schnittstelle)
USB-Schnittstelle (Device)
Über beide Schnittstellen können Sie Daten an einen PC übertragen
und die Gerätesoftware aktualisieren.
Über die RS232-Schnittstelle ist zusätzlich die Übertragung von Daten
an einen externen seriellen Drucker möglich.
Hinweis
Zum Ausgeben auf eine Schnittstelle (USB oder RS232) müssen Sie
das entsprechende Schnittstellenkabel anschließen.
Die gleichzeitige Ausgabe an zwei Schnittstellen (USB und RS232) ist
nicht möglich. Nach Anschließen eines Geräts an die USB-Buchse ist
die RS232-Schnittstelle inaktiv. Die RS232-Schnittstelle ist aktiv, wenn
kein Gerät an die USB-Schnittstelle angeschlossen ist.
VORSICHT
Die Schnittstellen RS232 und USB sind nicht galvanisch getrennt.
Bei Anschluss von geerdetem PC/Drucker kann nicht in geerdeten
Medien gemessen werden, da fehlerhafte Ergebnisse geliefert
werden!
4.8.1 RS232-Schnittstelle
1
Verbinden Sie die Schnittstelle über das Kabel Z390 (PC) bzw.
Z393 (ext. Drucker) mit dem PC bzw. dem Drucker.
2
Ggf. ein evtl. angeschlossenes USB-Kabel vom Messgerät
abstecken.
3
Stellen Sie an PC/Drucker folgende Übertragungsdaten ein:
– Baudrate: wählbar zwischen 1200, 2400, 4800, 9600
– Handshake: RTS/CTS + Xon/Xoff
– Nur PC:
– Parität: keine
– Datenbits: 8
– Stopbits: 1
Bedienung
71
