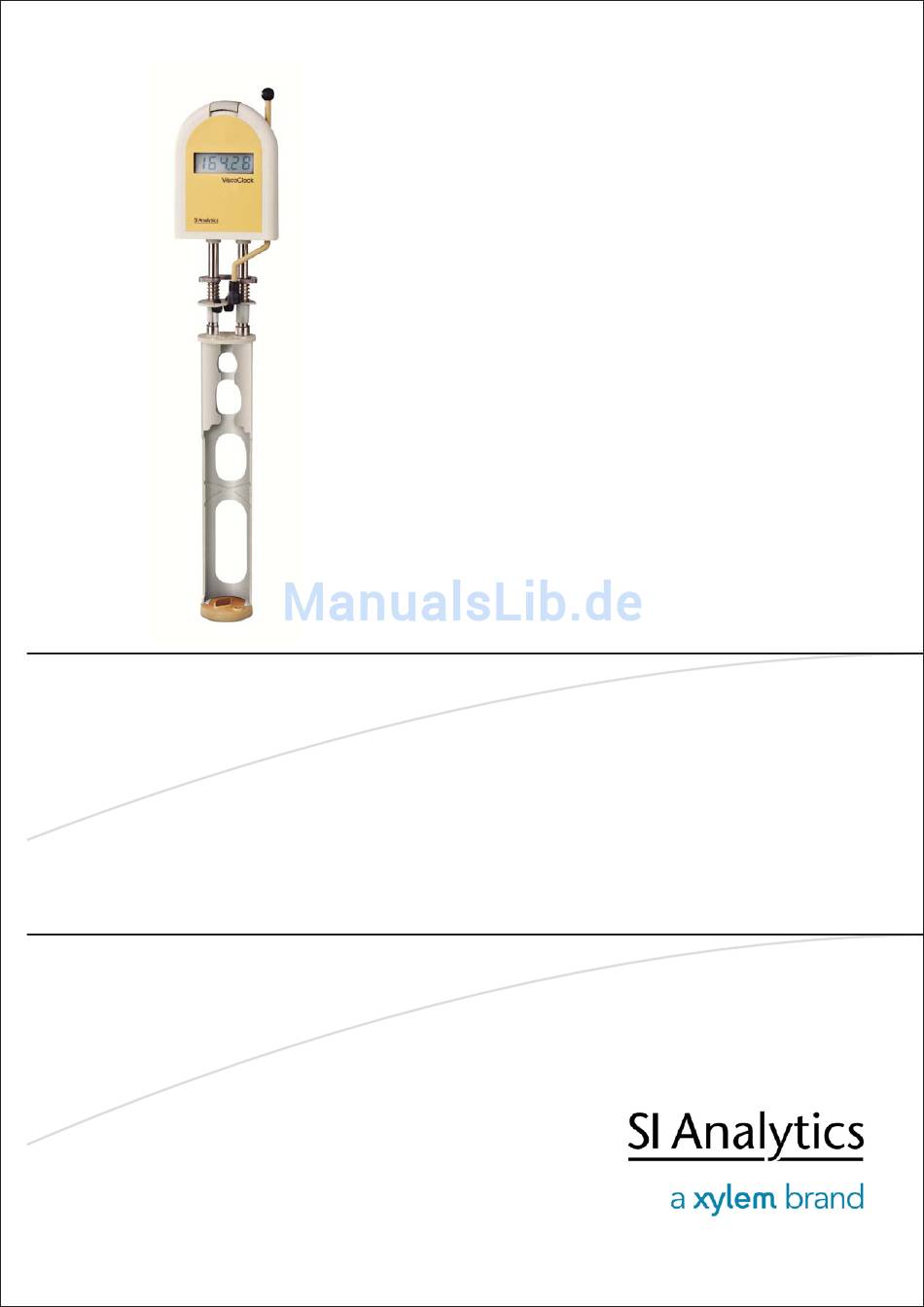

GEBRAUCHSANLEITUNG OPERATING INSTRUCTIONS MODE D’EMPLOI MANUAL DE INSTRUCCIONES ViscoClock VISKOSITÄTSMESSGERÄT VISCOSITY MEASURING UNIT APPAREIL DE MESURE DE LA VISCOSITÉ APARATO DE MEDICÓN DE LA VISCOSIDAD...
Seite 2
Important notes: Read and observe these operating instructions carefully before using the Viscosity Measur- ing Unit ViscoClock. For safety reasons the Viscosity Measuring Unit ViscoClock may only be used for the purpose described in these operating instructions. Please also observe the operating instructions for the units to be connected.
über die Gefahren unterrichtet sind. Es muss seitens des Anwenders sichergestellt sein, dass die mit dem Gebrauch des Viskositätsmessgerätes ViscoClock betrauten Personen Sachkundige im Umgang mit den im Umfeld und in der ViscoClock angewendeten Stoffen sind oder von sachkundigen Personen beaufsichtigt werden.
Eigenschaften und Einsatzbereich 1.1 Beschreibung Das Viskositätsmessgerät ViscoClock misst automatisch die Durchflusszeit einer Flüssigkeit in einem SI Analytics GmbH Viskosimeter zur Bestimmung der relativen und kinematischen (absoluten) Viskosität. Gemessen wird die Zeit, die eine Flüssigkeit benötigt, um von der oberen bis zur unteren Messebene durch die Kapillare des Viskosimeters zu fließen.
Eigenschaften und Einsatzbereich ____________________________________________________________________________________ Garantieerklärung Wir übernehmen für das bezeichnete Gerät eine Garantie auf Fabrikationsfehler, die sich innerhalb von zwei Jahren ab dem Kaufdatum herausstellen. Der Garantieanspruch erstreckt sich auf die Wiederherstel- lung der Funktionsbereitschaft, nicht jedoch auf die Geltendmachung weitergehender Schadensersatzan- sprüche.
Feuchte 80% für Temperaturen bis + 31 °C linear abnehmend bis zu 50 % relativer Feuchte bei einer Temperatur von + 40 °C Nicht für den Einsatz in explosionsgefährdeter Umgebung geeignet! Das Viskositätsmessgerät ViscoClock ist in allen Durchsicht-Thermostaten von SI Analytics GmbH ein- setzbar.
Flüssigkeit in das Gehäuse der elektronischen Messeinheit eingedrungen ist. • Nur Original SI Analytics GmbH Viskosimeter und Thermostatenbäder verwenden. • Das Viskositätsmessgerät ViscoClock nur mit Original Netzteil TZ 1858 für 100 - 240 V~, 50/60 Hz be- treiben. • Das Viskositätsmessgerät ViscoClock nur in trockenen Räumen lagern und einsetzen (→ Kapitel Technische Daten: Klima).
Thermostatenbad-Abdeckung Verbrennungsgefahr! • Standardvorschriften und Normen bei der Messung der Kapillarviskosimetrie beachten. • Eine Liste der nationalen und internationalen Normen können Sie bei SI Analytics GmbH anfordern. Auspacken des Viskositätsmessgerätes ViscoClock • Die Verpackung auf Beschädigung prüfen. Bei Beschädigung wenden Sie sich an Ihren Lieferanten.
Viskosimeter getrocknet und staubfrei sein! 3.2 Vorbereitung der Probe Niedrigviskose Proben sind vor der Messung durch ein Glasfilter von SI Analytics GmbH Porosität 2 bis 4 (10...100 µm), hochviskose durch ein Sieb von 0,3 mm Maschenweite (Prüfsiebgewebe 0,2 DIN 4188) zu filtem.
Das Viskosimeter ist fixiert, → Fig. 4. Für die Mikro-Ostwald-Viskosimeter gilt • Mikro-Ostwald-Viskosimeter in das Stativ (6) des Viskositätsmessgerätes ViscoClock so einset- zen, dass das Befüllrohr in das Langloch der Führungsplatte (9) eingeführt wird. Das Befüllrohr des Viskosimeters steht somit unterhalb der Silikonmembran (17). Die Membranstange (16) be- findet sich in ihrer oberen Position -Befüllrohr ist offen-.
3.4 Viskositätsmessgerät ViscoClock in Thermostatenbad einsetzen Der verwendete Durchsicht-Thermostat muss zur Aufnahme des Viskositätsmessgerätes ViscoClock mit einem Handmesseinsatz VZ 5402 bestückt werden. • Das Viskositätsmessgerät ViscoClock, mit Messflüssigkeit gefülltem Viskosimeter bestückt, in den Handmesseinsatz (22) des Thermostatenbades einsetzen. Fig. 5 Thermostatenbad- oberfläche...
Inbetriebnahme 3.7 Viskositätsmessgerät ViscoClock zur Messung vorbereiten • Temperierzeit abwarten, je nach Applikation • Membranstange (16) nach unten drücken die Silikonmembran (17) verschließt das Belüftungsrohr (1) (gilt nur für Ubbelohde-Viskosimeter). Fig. 7 • Adapter (21) von Handpumpe von Hand auf Silikonstopfen (11S) aufsetzen, entweder - am Kapillarrohr (2) durch Silikonstopfen (11D) saugen (→...
- unteren Messebene (7) endet die Zeitmessung. 3.9 Durchflusszeit ablesen Das Viskositätsmessgerät ViscoClock stoppt die Zeit, sobald der Meniskus der Messflüssigkelt die untere Messebene (7) durchläuft • Durchflusszeit in der Anzeige (14) in Sekunden ablesen. Falls ein Rechner (PC) oder Drucker ange- schlossen ist, kann der Messwert zusätzlich dokumentiert werden.
Inbetriebnahme 3.11 Viskositätsberechnung Zur Kalibrierung eines Viskosimeters lesen Sie das jedem SI Analytics GmbH Viskosimeter beigelegte Blatt mit dem Titel: „Viskosimeter innerhalb von Qualitätssicherungssystemen". Die Viskosität ist eine "klassische" Kenngröße für Flüssigkeiten. Das bei Anwendung der Kapillar- Viskosimetrie erhaltene Ergebnis ist die kinematische Viskosität, gemessen in der Einheit mm²/s (früher Zentistokes, cSt).
4.2 Inspektion • Kabel und Steckerkontakte auf mechanische Beschädigung und Korrosion prüfen. 4.3 Reparatur • Zur Reparatur das Viskositätsmessgerät ViscoClock an SI Analytics GmbH senden. 4.4 Entsorgung Das Viskositätsmessgerät ViscoClock ist am Ende seiner Lebensdauer entsprechend den nationalen Bestimmungen zu entsorgen.
Beseitigen von Störungen Beseitigen von Störungen Bitte beachten: Zur Gewährleistung einer zuverlässigen Funktion sollte die ViscoClock vor Testmes- sungen mindestens 3 Minuten an der Stromversorgung angeschlossen sein. Die Anzeige ist dunkel. Die Spannungsversorgung ist gestört. Anschluss/Funktion des Steckernetzteils prüfen. Die Probe lässt sich nicht hochdrücken bzw. -saugen.
Zubehör und Ersatzteile Zubehör und Ersatzteile Zubehör: TZ 3095 1,5 m Datenkabel RS-232-C, mit Stecker für Druckeranschluss: 1. Seite 4poliger Stecker mini DIN 2. Seite: 25polige Buchse sub-Miniatur-D TZ 3096 1,5 m Datenkabel RS-232-C, für Rechner (PC) mit 25poligem Stecker: 1.
Seite 19
Properties and range of use of the Viscosity Measuring Unit ViscoClock ..18 Description ..........................19 Technical data of the Viscosity Measuring Unit ViscoClock Version April 01, 2009 ....21 Warning and safety information ....................22 Unpacking the Viscosity Measuring Unit ViscoClock ........23 Initial operation ....................
Si Analytics recommend the use of silicone oils as tempering liquids for temperature ranges above 90 °C. There is no experience on hand as to the use of the Viscosity Measuring Unit ViscoClock for other pur- poses or for its use with other tempering liquids! Misuse prohibited The Viscosity Measuring Unit ViscoClock must not be used for other work than the above-mentioned.
Properties and range of use 1.1 Description The Viscosity Measuring Unit ViscoClock automatically measures the flow time of a liquid in a SI Analytics GmbH viscometer to determine the relative and kinematic {absolute) viscosity. The time measured is the time which a liquid requires to flow from the upper to the lower measurement mark of the measurement bulb through the capillaries of the viscometer.
Seite 22
Properties and range of use ____________________________________________________________________________________ Guarantee We provide guarantee for the unit described for two years from the date of purchase. This guarantee co- vers manufacturing faults being discovered within the mentioned period of two years. Claim under guaran- tee covers only the restoration of functionality, not any further claim for damages or financial loss.
Max. rel. humidity 80% for temperatures up to + 31 °C linear decrease down to 50% rel. hum. at a temperature of + 40 °C Not suitable for use in hazardous environment! The Viscosity Measuring Unit ViscoClock is suitable for all transparent thermostats by SI Analytics GmbH.
Nonobservance of this provision may result in darnage to the Viscosity Meas- uring Unit ViscoClock. If it is assumed that safe operation is impossible *), the Viscosity Measuring Unit ViscoClock has to be put out of operation and secured against inadvertent putting to operation.
Manual pump ‘press’ VZ 6550 NOTE: The scope of delivery does not include viscometers. • Place the Viscosity Measuring Unit ViscoClock in a dry environment on a plane surface. Ambient tem- perature: + 10 °c ... + 40 °c (→ chapter 1.2, technical data).
The capillary size of the viscometer should be selected in such a manner that flow times greater than 100 s result. You will find assistance in the viscometer catalogue of SI Analytics GmbH. NOTE: Please use original SI Analytics GmbH viscometers only.
The following applies to Micro Oswald viscometers: • Insert the Micro Oswald viscometer into the stand (6) of the Viscosity Measuring Unit ViscoClock in such a manner that the capillary tube is located as is shown in Exhibits 3 + 4, but the filling tube is inserted into the oblong hole of the guidance plate {9).in this positlon the filling tube of the...
The transparent thermostat has to be equipped with a VZ 5402 manual measuring insert in order to ac- commodate the Viscosity Measuring Unit ViscoClock. • The Viscosity Measuring Unit ViscoClock, with filled viscometer, is inserted into the manual measuring insert {22) of the thermostat bath.
Initial operation 3.7 Preparing the Viscosity Measuring Unit ViscoClock for measurement • Allow for the tempering time, depending on the applicatlon. • Push membrane rod (16) downwards. The silicone membrane (17) shuts the venting tube (1) (applies only to Ubbelohde viscometers).
Otherwise there is a danger of formation of bubbles, hence of erroneous measurements! 3.10 Turning the Viscosity Measuring Unit ViscoClock off • You turn the Viscosity Measuring Unit ViscoClock off by unplugging the power supply (20) from the mains socket.
Concerning the calibration of a viscometer, please read the sheet with the heading "Viscometer within quality assurance systems” which is enclosed with each SI Analytics GmbH viscometer. Viscosity is a “classical” parameter of liquids. The result obtained using capillary viscometry is kinematic viscosity, measured in the unit of mm²/s (formerly Centistokes, cSt).
• For repair, please send the Viscosity Measuring Unit ViscoClock to SI Analytics GmbH. 4.4 Purging and first-time filling At the end of its useful life the Viscosity Measuring Unit ViscoClock has to be disposed of according to the national regulations.
Elimination of failures Elimination of failures Please note: To ensure reliable functionality, the ViscoClock should be connected to the power sup- ply for at least 3 minutes prior to taking test measurements. The display is dark. Power supply has been disrupted.
Accessories and spare parts Accessories and spare parts Accessories: TZ 3095 1.5 m data cable RS-232-C, with plug for connecting a printer: 1st end: 4-channel mini DIN plug 2nd end: 25-channel sub-Miniature-D socket TZ 3096 1.5 m data cable RS-232-C, for computer (PC) with 25-channel plug: 1st end: 4-channel mini DIN plug 2nd end: 25-channel sub-Miniature-D socket...
Seite 35
Préparation de l'échantillon ..................... 40 Placer le viscosimètre dans l'appareil de mesure de la viscosité ViscoClock ......41 Positionnement de l'appareil de mesure de la viscosité ViscoClock dans le bain à thermostat ..............................42 Raccordement de l'appareil de mesure de la viscosité ViscoClock ........42 Branchement de l'appareil de mesure de la viscosité...
La mesure du temps da passage devra être effectuée dans un bain à thermostat transparent SI Analytics GmbH où l'appareil de mesure de la viscosité ViscoClock est fixé par la plaque d'ouverture du bain ther- mostatique et lequel est adapté a la plage de température prévue (Notice technique: Thermostats de SI Analytics GmbH).
Caractéristiques et domaine d'emploi de l'appareil de mesure de la viscosité ViscoClock 1.1 Description L'appareil de mesure de la viscosité ViscoClock mesure automatiquement le temps de passage d'un li- quide dans un viscosimètre SI Analytics GmbH pour déterminer la viscosité relative et cinématique (abso- lue).
Caractéristiques et domaine d'emploi de l'appareil de mesure de la viscosité ViscoClock ____________________________________________________________________________________ Déclaration de garantie Nous assumons pour l'appareil désigné une garantie couvrant les vices de fabrication constatés dans les deux ans à compter de la date d'achat. Le recours en garantie porte sur le rétablissement du fonctionne- ment de l'appareil, à...
Diminuant linéairement jusqu’à 50 % humidité relative à une température de + 40 °C Ne pas adapte a un emploi dans un local en danger d'explosions ! L’appareil de mesure la viscosité ViscoClock peut être mise dans tous les thermostats transparents de SI Analytics GmbH.
1.3 Instructions d'avertissement et de sécurité L'appareil de mesure da la viscosité ViscoClock répond à la classe de protection III. Il a été construit et contrôlé conformément à la norme DIN EN 61 1010, partie 1, mesures de protection pour des appareils de mesure électroniques, et a quitté...
Déballage de l'appareil de mesure de la viscosité ViscoClock • Contrôler l'emballage. Dans Je cas d'un endommagement, contacter le fournisseur. • Sortir l'appareil de mesure de la viscosité ViscoClock et le bloc d'alimentation TZ 1858 de l'emballage. Etendue de la fourniture: Logiciel CD VZ 6555 Bloc d’alimentation universelle TZ 1858...
à 100 s. Pour plus de détails, lire le catalogue des viscosi- mètres SI Analytics GmbH. NOTE: N'utiliser que des viscosimètres originaux SI Analytics GmbH. Tableau pour la sélection des viscosimètres qui sont appropriés pour la mesure du temps de passage pour l'application et de la détermination de la viscosité...
Placer le viscosimètre Micro-Ostwald dans la pied (6) de l'appareil de mesure de la viscosité ViscoClock de sorte que le tube capillaire soit introduit et que le tube de remplissage soit posi- tionné dans le trou ovale de la plaque de guidage (9).n Ainsi le tube de remplissage se trouve au dessous de la membrane en silicone (17).
Le thermostat transparent utilise doit être équipé d'une plaque d'ouverture de bain thermostatique VZ 5402 pour la réception de l'appareil de mesure de la viscosité ViscoClock. • Placer l'appareil de mesure de la viscosité ViscoClock muni du viscosimètre rempli d'un liquide de me- sure dans la plaque d'ouverture du bain thermostatique (22).
Mise en service 3.7 Préparation de l'appareil de mesure de la viscosité ViscoClock pour le mesu- rage • Attendre le temps d'équilibrage da la température, conform8ment à l'application. • Presser la tige (16) de membrane vers le bas. la membrane en silicone (17) obture le tube d'aération (1) (ne concerne que les viscosimètres Ubbelohde).
3.9 Lecture du temps de passage L'appareil de mesure de !a viscosité ViscoClock stoppe le temps des qua le ménisque du liquide a mesu- rer passe par !e niveau de mesure inférieur (7). • Lecture du temps de passage dans l'affichage (14) en secondes. Si vous avez raccorde un ordina- teur(PC) ou une imprimante, la valeur mesurée peut être documentée complémentairement.
Mise en service 3.11 Calcul de la viscosité Pour le calibrage d'un viscosimètre, lire la fiche munie à chaque viscosimètre SI Analytics GmbH intitulée: "Viscosimètres a l'intérieur de systèmes d'assurance de qualité". La viscosité est un paramètre «classique» pour les liquides. Le résultat obtenu lors de l'utilisation de la viscosimétrie capillaire est la viscosité...
• Pour tout dépannage envoyer l’appareil de mesure de la viscosité ViscoClock à SI Analytics GmbH. 4.4 Traitement des déchets L'appareil de mesure de la viscosité ViscoClock est à éliminer comme déchets après la fin de sa durée de vie conformément aux dispositions nationales.
Résolution des dysfonctionnements Résolution des dysfonctionnements À noter : Pour garantir un fonctionnement fiable, le ViscoClock doit être raccordé à l'alimentation électrique pendant au moins trois minutes avant de prendre les mesures de test. L'écran est éteint. L'alimentation électrique a été interrompue. Vérifier le raccordement/le fonctionnement de la fiche.
Accessoires et pièces de rechange Accessoires et pièces de rechange Accessoires: TZ 3095 câble de données 1,5 m RS-232-C, avec connecteur pour raccordement d'une imprimante: Côté 1: connecteur mini DIN, 4 broches Côté 2: douille, sub-miniature D, 25 broches TZ 3096 câble de données 1,5 m RS-232-C, pour ordinateur (PC) avec connecteur 25 broches : Côté...
Seite 51
Selección del viscosímetro ..................... 56 Preparación de Ia prueba ....................... 56 Colocación del viscosímetro en el aparato de medición para Ia viscosidad ViscoClock ..57 Colocación del aparato de medición para Ia viscosidad ViscoClock con el viscosímetro en el baño termóstato ........................58 Conexión del aparato de medición para Ia viscosidad ViscoClock ........
Con el aparato de medición para Ia viscosidad ViscoCock medirá de modo electrónico elliempo de paso automaticamente, con Ia ayuda del viscosímetro-Ubbelohde, Micro-Ubbelohde asi como viscosímetro- Micro-Ostwald de SI Analytics GmbH. EI tiempo de paso de un líquido es medido desde - 40 °C hasta + 150 °C maximo.
Ia valoración de Ia cinemática de Ia viscosidad (absoluta) y relativa, los viscosímetros SI Analytics GmbH para Ia medida del tiempo, un líquido necesita l!uir a través del capilar del viscosímetro, desde el nivel superior de medida hasta el nivel inferior de medida. La medición necesita un baño termóstato de SI Analytics GmbH (lnformación del producto de SI Analytics...
Seite 54
Caracteristicas y empleo del aparato de medicion para Ia viscosidad ViscoCock ____________________________________________________________________________________ Garantía de indemnización Por el aparato denominado asumimos la garantía por fallos de fabricación que se presentendentro de dos años a partir de la fecha de compra. El derecho de garantía comprende la reposición de las condiciones de funcionamiento del aparato, pero no la reivindicación de derechos a indemnización por daños y perjuicios.
80% hasta temperaturas de 31 °C, disminución Iineal hasta 50 % de humedad relativa, a una temperalura de + 40 °C. ¡No es apropiado para trabajar en ambientes explosives! EI uso del aparato de mediclón para Ia viscosidad ViscoClock es posible en todos las baños termóstatos transparentes.
Antes de proceder al encendido comprobar el voltaje de Ia fuente de corriente TZ 1858 del aparato de medición para Ia viscosidad ViscoClock coincide con el de Ia fuente de alimentación. EI voltaje de uso se encuentra sobre Ia fuente de Ia corriente. En caso de no respetarla, el aparato de medición para Ia viscosidad ViscoClock puede dañarse.
Seite 57
• Puede pedir Ia lista de las normas nacionales e internacionales a SI Analytics GmbH. Desempaquetado • Revise el paquete. • Tomar del paquete el aparato de medición para Ia viscosidad ViscoClock y Ia fuente de corriente TZ 1858. Suministro: Soporte lógico CD VZ 6555 Fuente de alimentación universal TZ 1858...
El tamaño del capilar del viscosímetro debe ser escogido para que el tiempo de paso resulte mayor que 100 s. EI catálogo del viscosímetro de SI Analytics GmbH dá para esto una ayuda. INDICACIONES: Emplear solo el viscosímetro Original-SI Analytics GmbH.
Colocar el tubo del capilar del viscosímetro-Micro-Ostwald en el soporte del viscosímetro (6) de medición para la viscosidad ViscoClock. Sin embargo será introducido el tubo de IIenade en el agujero alargado da Ia guia de Ia placa (9). EI tubo de llenado se encuentra debajo de Ia varilla con tapón de silicona (17).
El -termóstato- que sera utilizado, tiene que prepararse con un cuadro de medida manual VZ 5402. • Antes de colocar el aparato de medición para Ia viscosidad ViscoClock en el baño termóstato, el viscosímetro tiene que ser llenado con el Iíquida de medida y se colocará en el aparato de medición para Ia viscosidad ViscoClock, después se situa en el baño termóstato (22) en Ia partedel cuadro de...
Puesta en servicio 3.7 Preparación del aparato de medición para Ia viscosidad ViscoClock para Ia medición • Esperar el tiempo de regulación de Ia temperatura según el tipo de aplicación. • Presionar hacia abajo Ia varilla con tapón de silicona (16) Ia varilla con tapón de silicona cierra el tubo de ventilación (1) (vale solo para viscosímetro-Ubbelohde).
- se encuentra en el nivel de medida inferior (7) 3.9 Leer el tiempo de paso EI aparato de medida para viscosidad ViscoClock, para el tiempo en cuanto el nivel de Ia medida pasa por el menisco inferior. • EI tiempo de paso en el display (14) se Iee. En e! caso de tener conectados un ordenador (PC) o impresora se añade el valor de Ia lectura a Ia documentación.
Puesta en servicio 3.11 Cálculo de Ia viscosidad Para Ia calibración de los viscosímetros, lea usted cada hoja añadida por SI Analytics GmbH a los viscosímetros, con e! título “Viscosímetro dentro del sistema de seguridad cualitativa". La viscosidad es un “clasico” parámetro para los líquidos. Para Ia utillzación de un visco-capilar el resultado de Ia viscosidad mantiene una cinemática, siendo Ia unidad de medida mm²/s (hasta ahora...
• Probar el cable y el contacto de !a clávija si mecanismo está estropeado y corroido. 4.3 Reparación • En caso da una reparación, enviar el aparato de medición para Ia viscosidad ViscoClock a SI Analytics GmbH. 4.4 Ellmlnación de los deshechos EI aparato de medición para la viscosidad ViscoClock, se elimina al final de su vida según las Normativas...
Solución de anomalías Solución de anomalías Tenga en cuenta lo siguiente: Para garantizar un funcionamiento fiable, se debe conectar ViscoClock a la fuente de alimentación durante al menos 3 minutos antes de realizar mediciones de prueba. La pantalla está oscura.
Accesorios y piezas de recambio Accesorios y piezas de recambio Accessories: TZ 3095 cable de datos RS-232-C,1,5 m con enchufe para conexión a impresora: 1. lado:conector de 4 po!os mini DIN 2. lado:conector de 25 polos sub-miniatur-D TZ 3096 cable de datos RS-232-C,1,5 m con enchufe de 25polos para ordenador (PC) 1.
