3.2.1 MDSC-8231 LED-Version

So verbinden Sie die Schnittstellen

1. Schließen Sie eine oder mehrere Videoquellen an die entsprechenden Videoeingänge des Monitors an.
UHD-4K-Video kann auf drei Arten angeschlossen werden:
• DisplayPort 1.2 MST, angeschlossen an den DisplayPort-Haupteingang oder
• 2 x DisplayPort 1.1, angeschlossen an den DisplayPort-Haupt- und Sekundäreingang, wobei jeder
Eingang eine Hälfte des Bildschirms (rechts/links) einspeist, oder
• HDMI 2.0, angeschlossen an die HDMI1- oder HDMI2-Eingänge.
2. Wenn der SDI-Videoeingang verbunden ist, kann an den SDI-Ausgang ein zusätzlicher SDI-Video-Sink
angeschlossen werden (= SDI-Eingang-Durchschleifen).
3. Klonen des Bildschirmbildes: Das gesamte aktive Bild auf dem Bildschirm (einschließlich OSD) kann auf
ein FHD-Signal (1080p/1080i) am DVI-Ausgang dupliziert werden, an den ein zusätzlicher DVI-Video-Sink
angeschlossen werden kann. Bei 4K-Bildern wird der zentrale Teil des Bildes (Pillarbox auf 16:9) auf die
FHD-Auflösung herunterskaliert.
4. Verbinden Sie die USB 2.0-Schnittstelle Typ B mit einer Workstation, um das Fernsteuerungsprotokoll zu
verwenden, die Monitor-Firmware zu aktualisieren oder um ein USB-Peripheriegerät an die USB-
Schnittstelle des Monitors anzuschließen.
5. Verwenden Sie beliebige USB-Peripheriegeräte (Tastatur, Maus, Webcam ...), indem Sie sie an die USB-
Schnittstelle anschließen.
6. Anschluss +5 V Gleichstrom, 2 A Stromversorgungsausgang für Zubehör (Gegenstecker HIROSE RP34L-
5PA-2SC(1857)(71)).
2

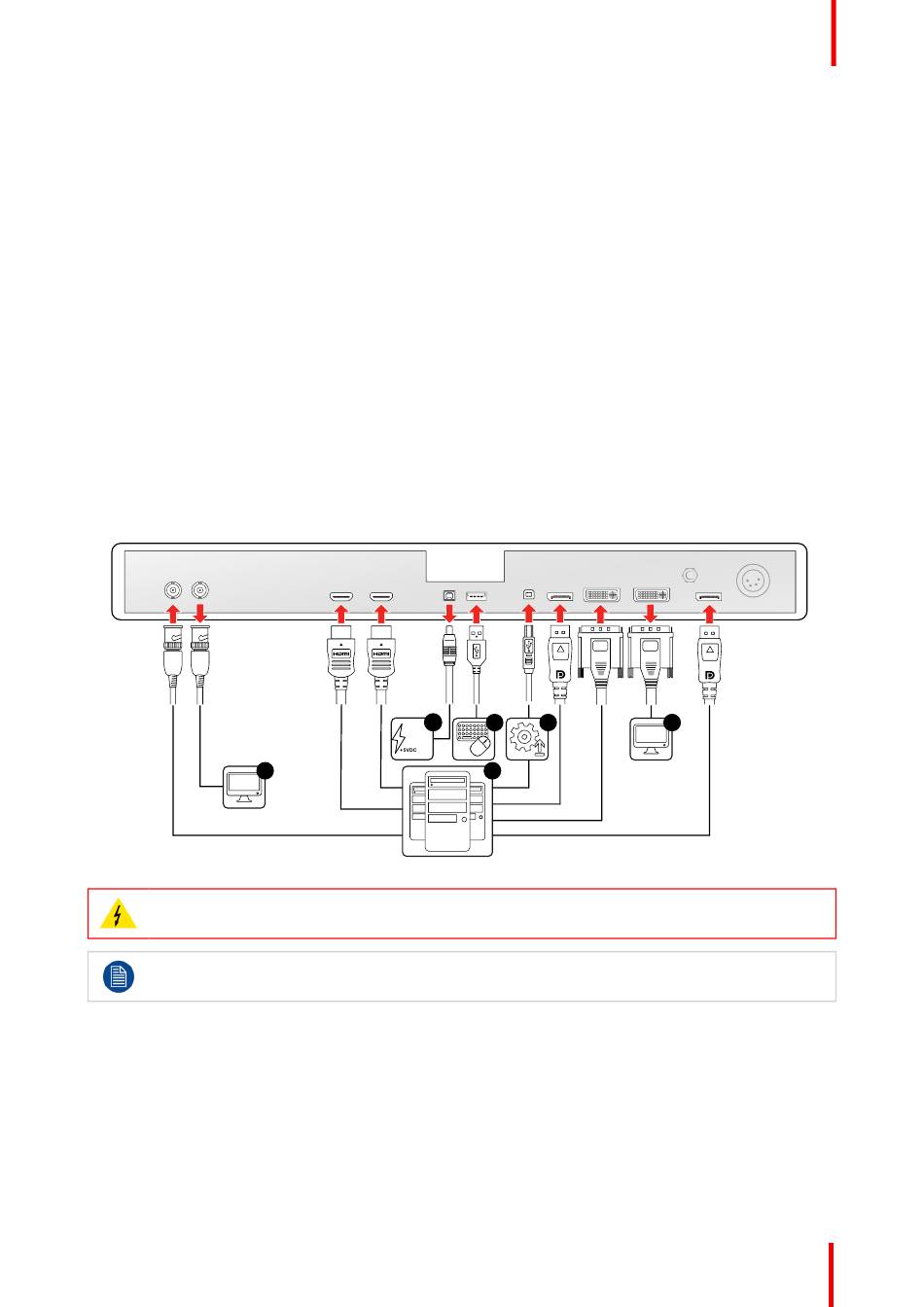

Abbildung 3-2
WARNUNG: Zertifizierte DisplayPort-VESA-DP 1.2-Kabel für 5,4 Gbps HBR2 werden empfohlen.
Der DVI-Ausgang muss im OSD-Menü aktiviert werden (beachten Sie dazu "DVI-Ausgang", Seite
43).

3.2.2 MDSC-8231 MNA-Version

So verbinden Sie die Schnittstellen
1. Schließen Sie eine oder mehrere Videoquellen an die entsprechenden Videoeingänge des Monitors an.
UHD-4K-Video kann auf drei Arten angeschlossen werden:
• 1 x DisplayPort 1.2 MST, angeschlossen an den DisplayPort-Haupteingang oder
• 2 x DisplayPort 1.1, angeschlossen an den DisplayPort-Haupt- und Sekundäreingang, wobei jeder
Eingang eine Hälfte des Bildschirms (rechts/links) einspeist, oder
6 5 4
1
