安装示例

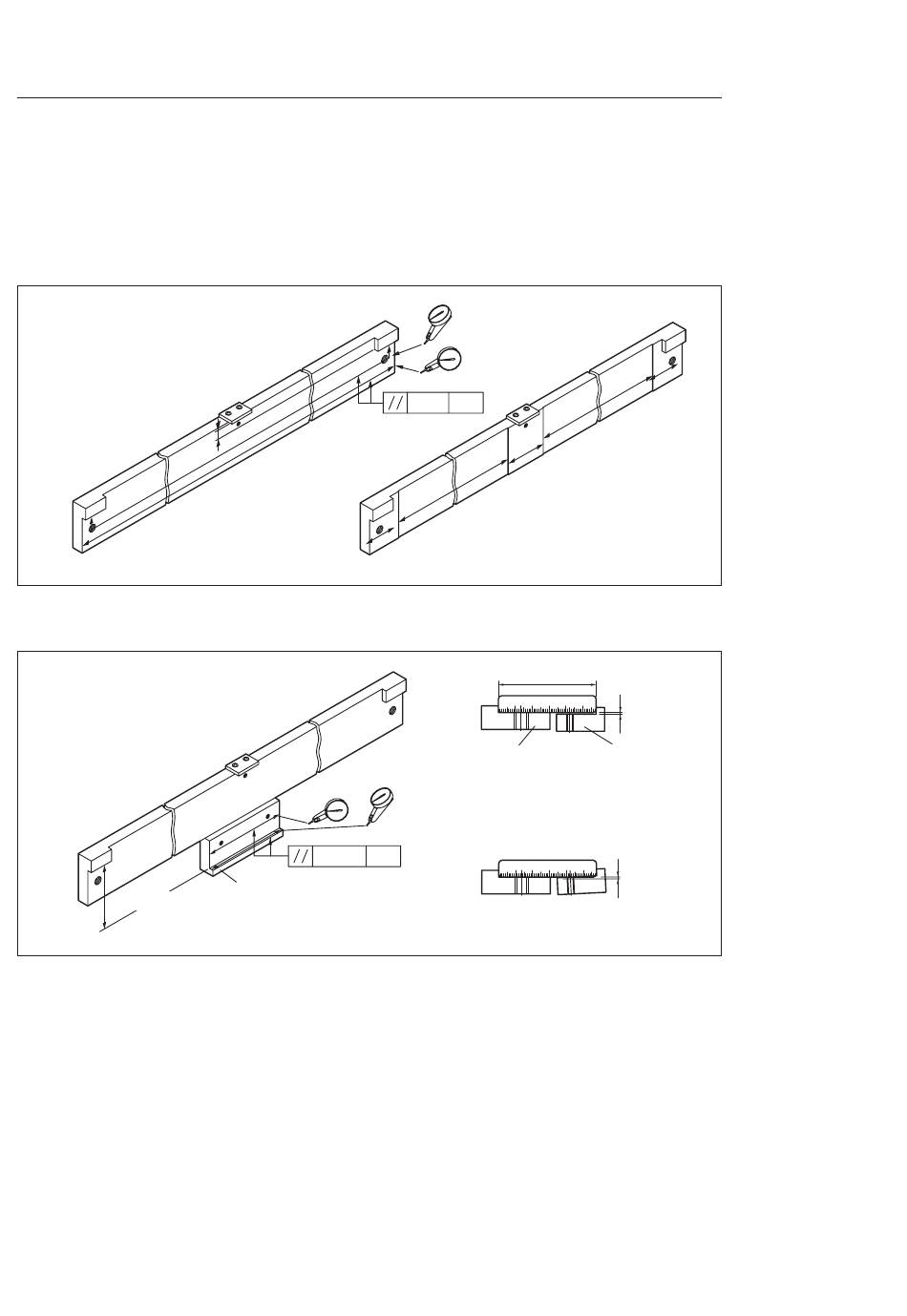

示例1（推荐）: 在托架上设置直线标尺和滑块用挡板的情况下
设置挡板可以提高直线标尺的安装精度，此外，重新安装直线标尺时可简化操作。
1. 确认并调整直线标尺托架相对于机械定位标识的平行度，然后加以固定。
如图所示，即使直线标尺的安装面上设置高低不平的情况下，也请以直线标尺的全长为基准
调整平行度。
图6
7.5 ± 0.05
直线标尺托架
2. 确认并调整滑块托架的高度和平行度，然后加以固定。
图7
57.9 ± 0.3
4
(C)
或
0.05
MG
滑块托架
0.1
MG
57.9 ± 0.3
直线标尺托架
单位：毫米
0 ± 0.2
滑块托架
0.05以下
单位：毫米
SR77, CH33
