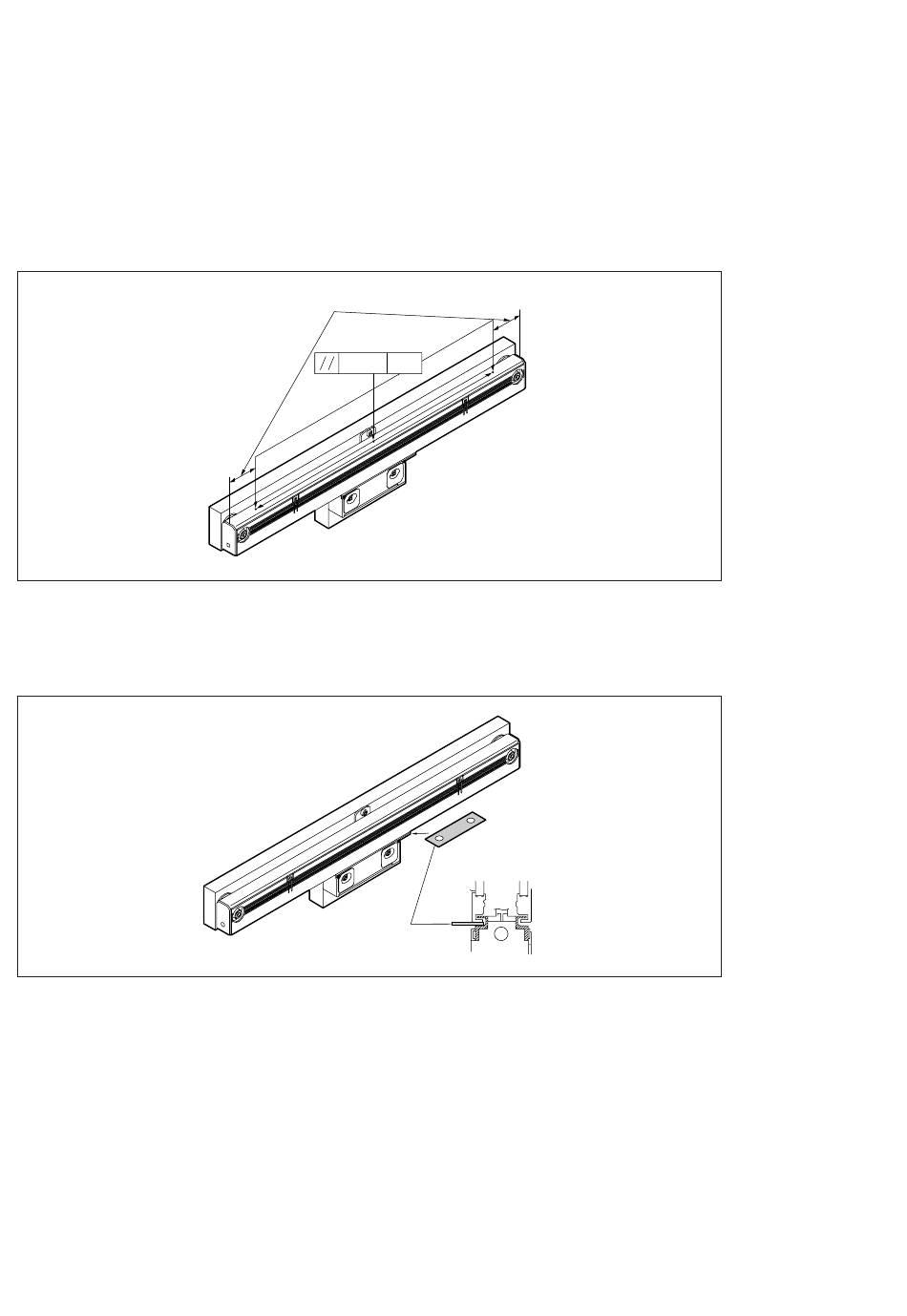

2. Stellen Sie die Parallelität in Bezug auf die Maschinenführung der Maßstabsrückseite ein, während Sie
die Maßstabsrückseite mit einer Messuhr messen
*
<Messmethode>
Messen Sie an zwei Punkten, die möglichst weit voneinander entfernt sind und den gleichen Abstand vom
rechten und linken Ende des Maßstabs haben. Wenn Sie einen Maßstab mit Zwischenfußplatte verwenden,
messen Sie auch die Zwischenfußplatte.
Abb. 10
3. Führen Sie das mitgelieferte Abstandsstück (t = 1,0 mm) in den Spalt zwischen Maßstab und Schieber
ein, und stellen Sie dann die Schieberposition ein, während Sie den Schieber mit dem Maßstab in
Berührung bringen.
Abb. 11
■ ■ ■ ■ ■ Lufteinblasung und Ölschmierung
Bei der Standard-Konfiguration ist der Enddeckelteil mit einer M5-Gewindebohrung für Lufteinblasung
und Ölschmierung versehen. Ausführlichere Informationen entnehmen Sie bitte der Bedienungsanleitung
(getrennt erhältlich).
6
(G)
*
. Ziehen Sie die Befestigungsschrauben an.
Gleicher Abstand von den Maßstabsenden
0,1
Abstandsstück
(t = 1,0 mm)
MG
Einheit: mm
SR77, CH33
