Samson TROVIS 5500 Bedienungsanleitung Seite 93

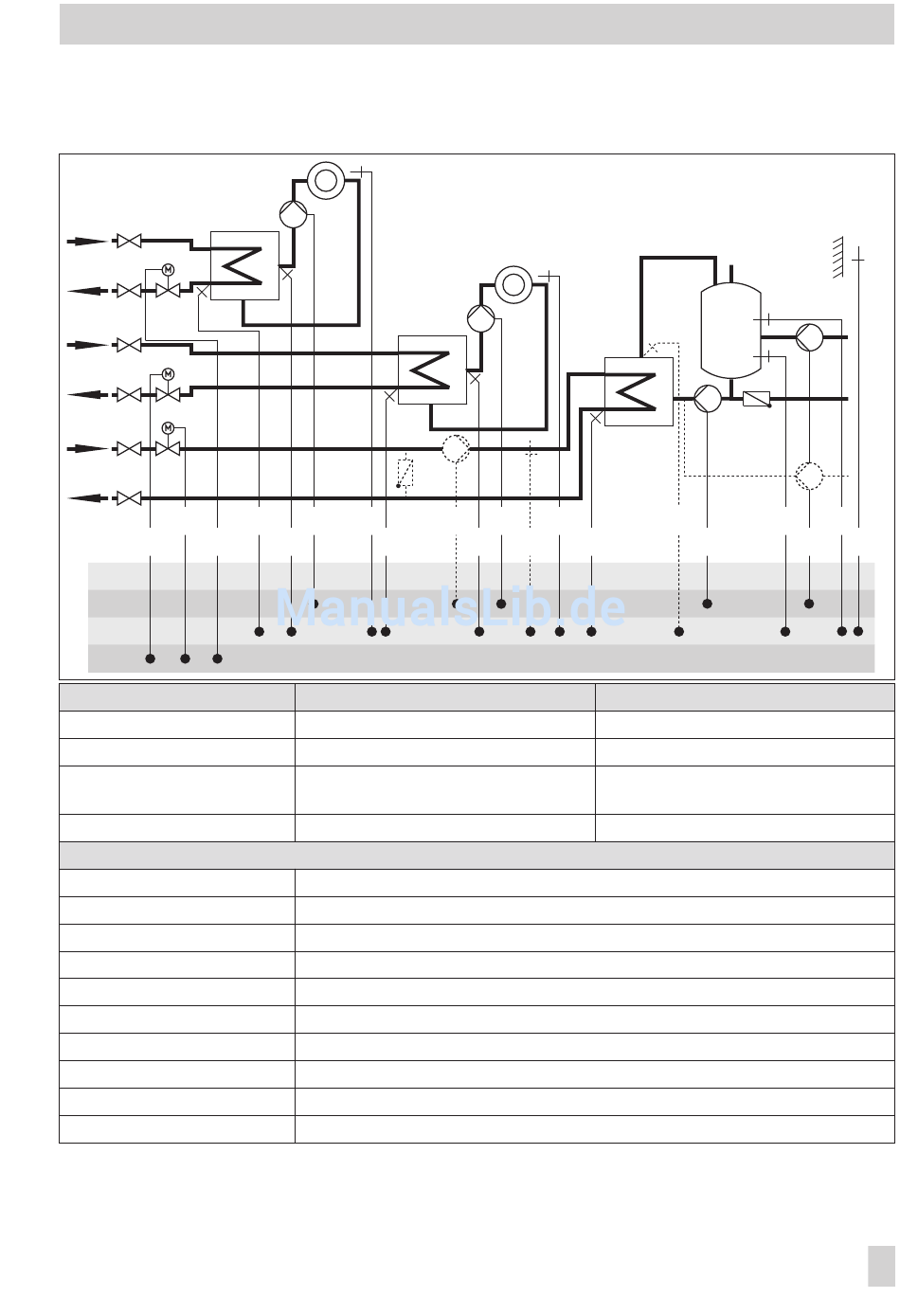

Anlage 21.2
RK2/Y2
RK3/Y3 RK1/Y1
BE
BA
AE
AA
Anlage
Typ der Trinkwassererwärmung
Einbindung von VF4, UP2
gestrichelte Einbindung von ZP
mit CO4 -> F10 - 1
Hinweis
Werkseinstellung
CO1 -> F01
CO1 -> F02
CO1 -> F03
CO3 -> F01
CO3 -> F02
CO3 -> F03
CO4 -> F01
CO4 -> F02
CO4 -> F03
CO4 -> F05
RüF1 UP1 RF1
VF1 RüF3
Anlage 21.2 mit Vorregelung
UP2 UP3 RF3
VF3 VF2 RüF2
Typ 2
ja
möglich
–
- 0 (ohne RF1)
- 1 (mit AF1)
- 1 (mit RüF1)
- 0 (ohne RF3)
- 0 (ohne AF2 für Rk3)
- 1 (mit RüF3)
- 1 (mit SF1)
- 1 (mit SF2)
- 0 (ohne RüF2)
- 0 (ohne VF4)
WW
VF4 SF2
SLP ZP
Anlage 21.2 ohne Vorregelung
Typ 2
nein
möglich
VF2 nimmt Position von VF4 ein
EB 5579
Anlagen
KW
SF1
AF1
93
