Samson TROVIS 5500 Bedienungsanleitung Seite 78

Anlagen
Anlagen 15.1 und 15.2
RÜF1
RK1/Y1 VF1
BE
BA
AE
AA
Anlage
Typ der Trinkwassererwärmung
1)
XX =
Einbindung von UP1
Werkseinstellung
CO1 -> F02
CO1 -> F03
CO3 -> F01
CO3 -> F02
CO3 -> F03
CO4 -> F01
CO4 -> F02
78
EB 5579
Trink-
wasserer-
wärmung
Umschlag-
seite aus-
klappen !
BA8 BA9
1)
XX
- 1 (mit AF1)
- 1 (mit RüF1)
- 0 (ohne RF3)
- 0 (ohne AF2 für Rk3)
- 0 (ohne RüF3 für Rk3)
- 1 (mit SF1)
- 0 (ohne SF2)
UP2 SF3
VF2

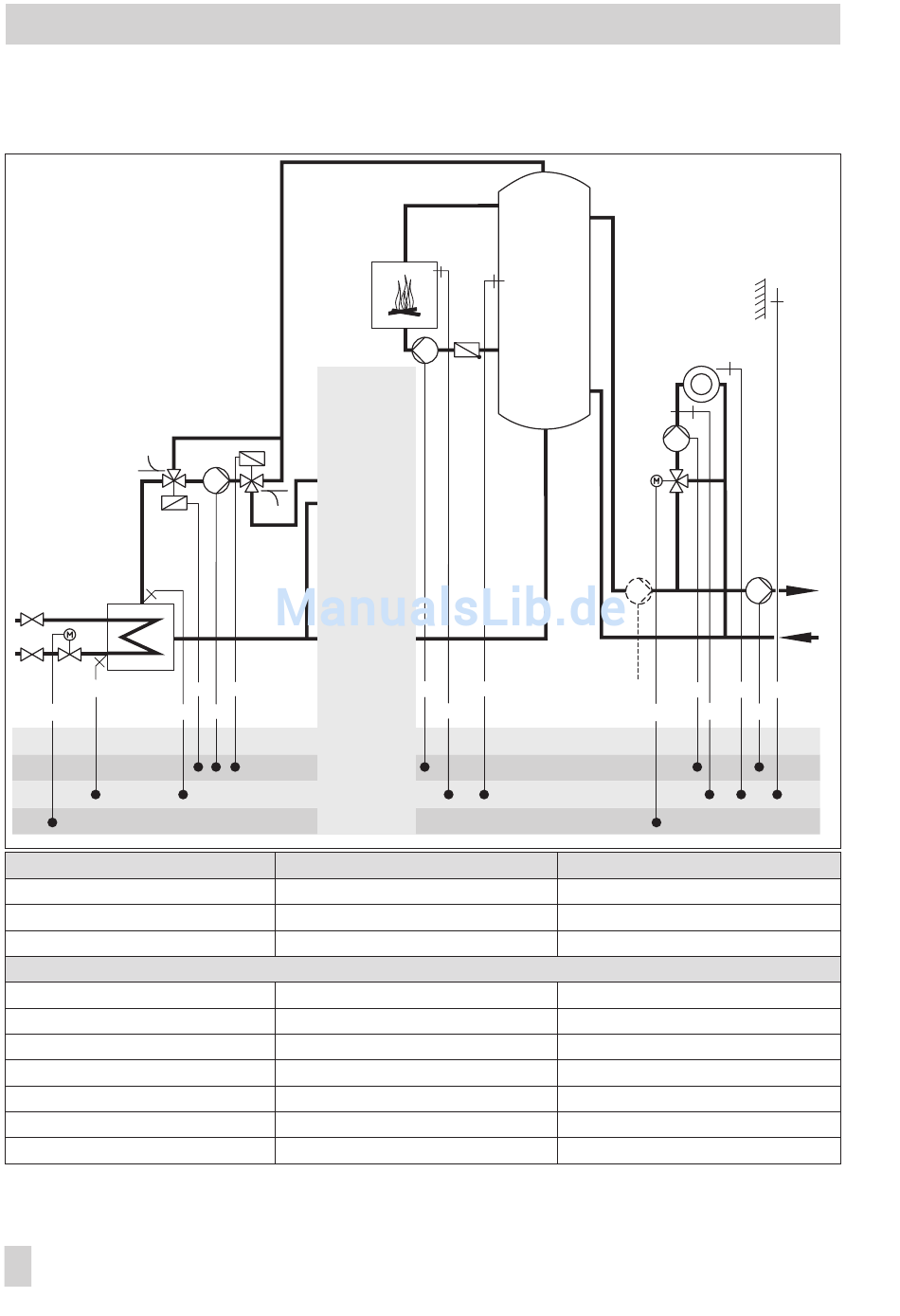

Anlage 15.1
Typ 1
SLP
möglich
UP1 UP3 RF3 AF1
RK3/Y3 VF3 UP1
Anlage 15.2
Typ 2
UP1
nicht möglich
- 1 (mit AF1)
- 1 (mit RüF1)
- 0 (ohne RF3)
- 0 (ohne AF2 für Rk3)
- 0 (ohne RüF3 für Rk3)
- 1 (mit SF1)
- 1 (mit SF2)
