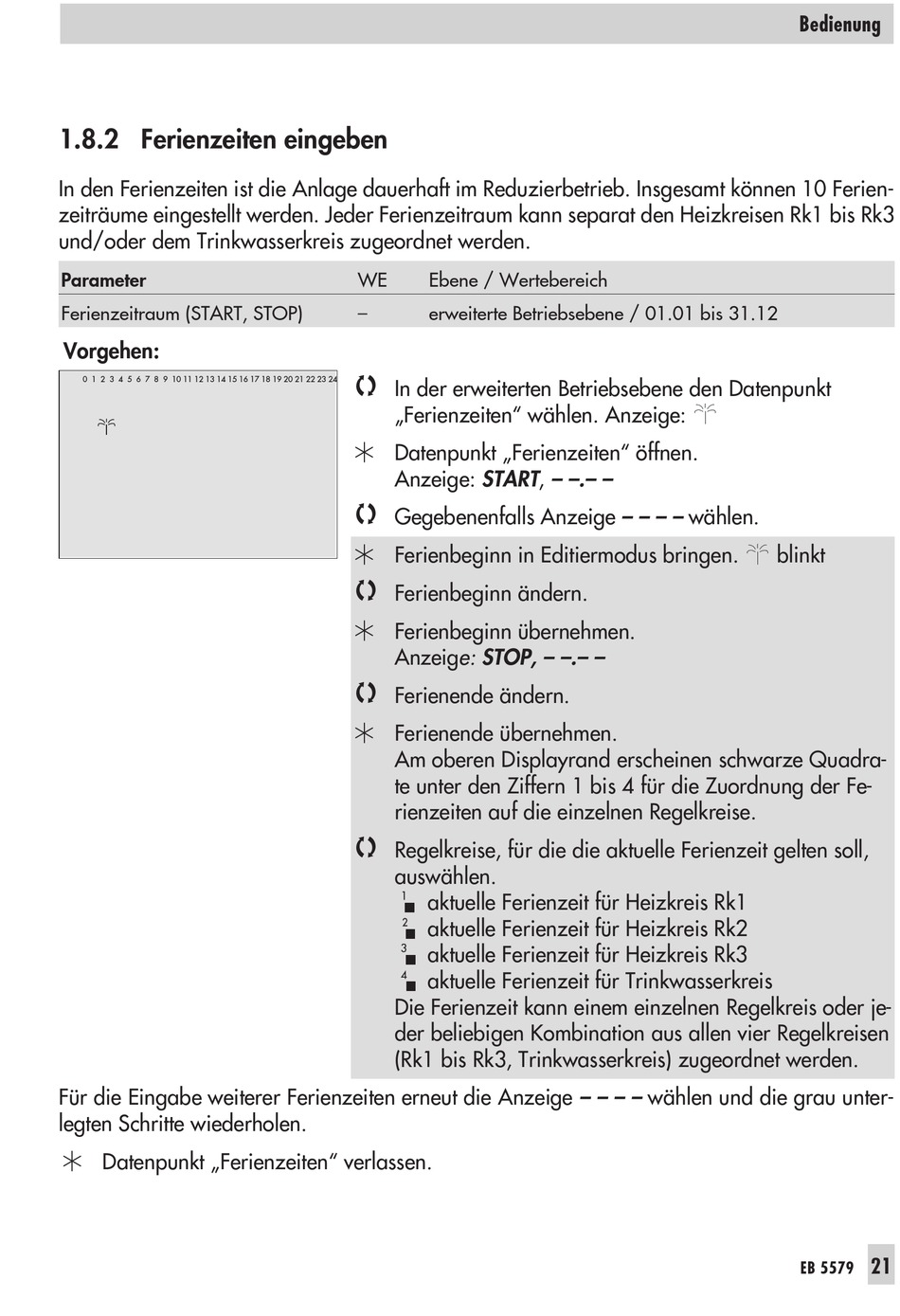

1.8.2 Ferienzeiten eingeben

In den Ferienzeiten ist die Anlage dauerhaft im Reduzierbetrieb. Insgesamt können 10 Ferien-
zeiträume eingestellt werden. Jeder Ferienzeitraum kann separat den Heizkreisen Rk1 bis Rk3
und/oder dem Trinkwasserkreis zugeordnet werden.
Parameter
Ferienzeitraum (START, STOP)
Vorgehen:
0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24
Für die Eingabe weiterer Ferienzeiten erneut die Anzeige – – – – wählen und die grau unter-
legten Schritte wiederholen.
Datenpunkt „Ferienzeiten" verlassen.
WE Ebene / Wertebereich
– erweiterte Betriebsebene / 01.01 bis 31.12
q
In der erweiterten Betriebsebene den Datenpunkt
„Ferienzeiten" wählen. Anzeige:
Datenpunkt „Ferienzeiten" öffnen.
Anzeige: START, – –.– –
q
Gegebenenfalls Anzeige – – – – wählen.
Ferienbeginn in Editiermodus bringen.
q
Ferienbeginn ändern.
Ferienbeginn übernehmen.
Anzeige: STOP, – –.– –
q
Ferienende ändern.
Ferienende übernehmen.
Am oberen Displayrand erscheinen schwarze Quadra-
te unter den Ziffern 1 bis 4 für die Zuordnung der Fe-
rienzeiten auf die einzelnen Regelkreise.
q
Regelkreise, für die die aktuelle Ferienzeit gelten soll,
auswählen.
aktuelle Ferienzeit für Heizkreis Rk1
aktuelle Ferienzeit für Heizkreis Rk2
aktuelle Ferienzeit für Heizkreis Rk3
aktuelle Ferienzeit für Trinkwasserkreis
Die Ferienzeit kann einem einzelnen Regelkreis oder je-
der beliebigen Kombination aus allen vier Regelkreisen
(Rk1 bis Rk3, Trinkwasserkreis) zugeordnet werden.
Bedienung
blinkt
21
EB 5579
