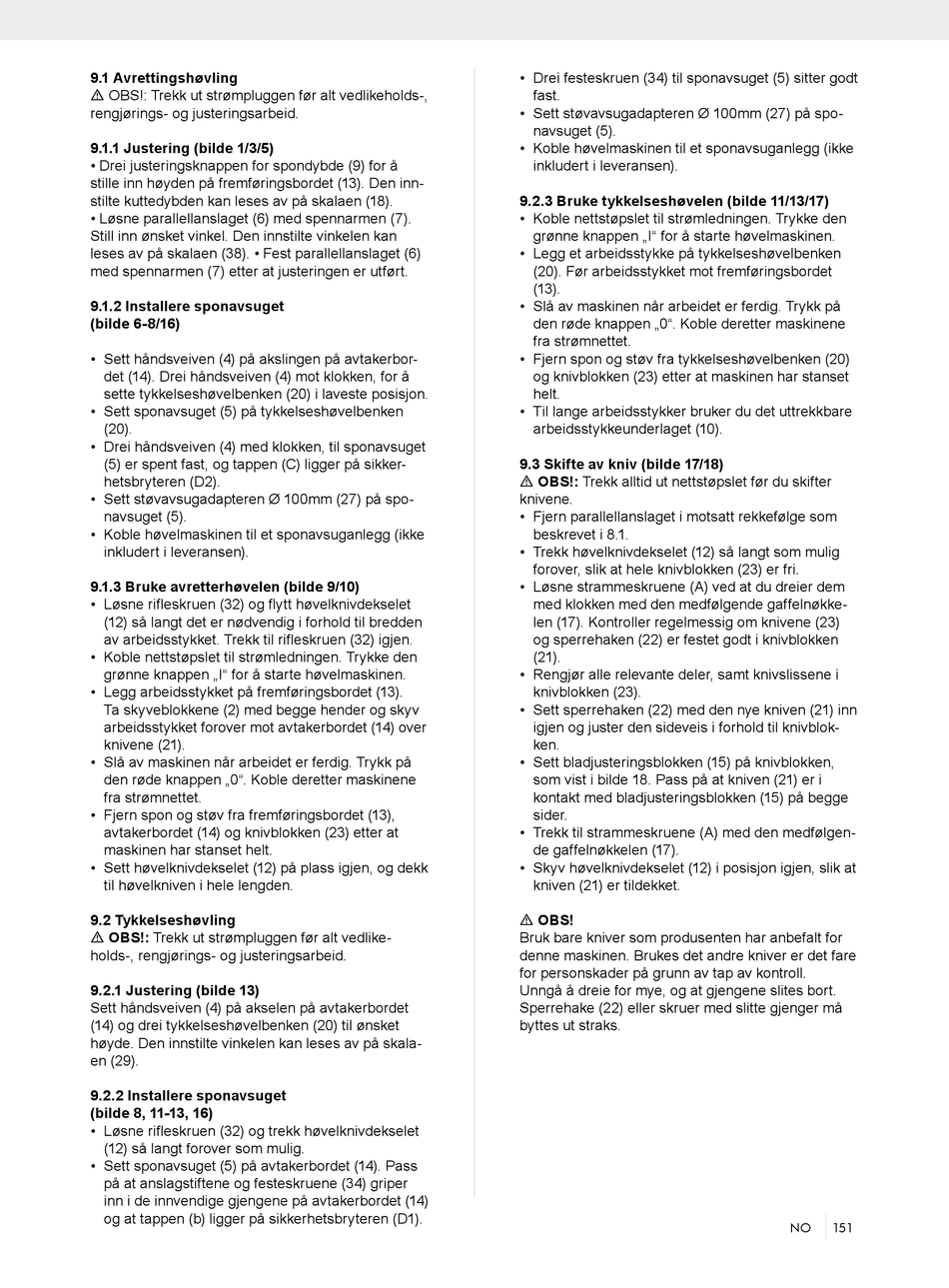

Scheppach HMS1070 Originalbetriebsanleitung Seite 151

9.1 Avrettingshøvling
m OBS!: Trekk ut strømpluggen før alt vedlikeholds-,
rengjørings- og justeringsarbeid.
9.1.1 Justering (bilde 1/3/5)
• Drei justeringsknappen for spondybde (9) for å
stille inn høyden på fremføringsbordet (13). Den inn-
stilte kuttedybden kan leses av på skalaen (18).
• Løsne parallellanslaget (6) med spennarmen (7).
Still inn ønsket vinkel. Den innstilte vinkelen kan
leses av på skalaen (38). • Fest parallellanslaget (6)
med spennarmen (7) etter at justeringen er utført.
9.1.2 Installere sponavsuget
(bilde 6-8/16)
• Sett håndsveiven (4) på akslingen på avtakerbor-
det (14). Drei håndsveiven (4) mot klokken, for å
sette tykkelseshøvelbenken (20) i laveste posisjon.
• Sett sponavsuget (5) på tykkelseshøvelbenken
(20).
• Drei håndsveiven (4) med klokken, til sponavsuget
(5) er spent fast, og tappen (C) ligger på sikker-
hetsbryteren (D2).
• Sett støvavsugadapteren Ø 100mm (27) på spo-
navsuget (5).
• Koble høvelmaskinen til et sponavsuganlegg (ikke
inkludert i leveransen).
9.1.3 Bruke avretterhøvelen (bilde 9/10)
• Løsne rifleskruen (32) og flytt høvelknivdekselet
(12) så langt det er nødvendig i forhold til bredden
av arbeidsstykket. Trekk til rifleskruen (32) igjen.
• Koble nettstøpslet til strømledningen. Trykke den
grønne knappen „I" for å starte høvelmaskinen.
• Legg arbeidsstykket på fremføringsbordet (13).
Ta skyveblokkene (2) med begge hender og skyv
arbeidsstykket forover mot avtakerbordet (14) over
knivene (21).
• Slå av maskinen når arbeidet er ferdig. Trykk på
den røde knappen „0". Koble deretter maskinene
fra strømnettet.
• Fjern spon og støv fra fremføringsbordet (13),
avtakerbordet (14) og knivblokken (23) etter at
maskinen har stanset helt.
• Sett høvelknivdekselet (12) på plass igjen, og dekk
til høvelkniven i hele lengden.
9.2 Tykkelseshøvling
m OBS!: Trekk ut strømpluggen før alt vedlike-
holds-, rengjørings- og justeringsarbeid.
9.2.1 Justering (bilde 13)
Sett håndsveiven (4) på akselen på avtakerbordet
(14) og drei tykkelseshøvelbenken (20) til ønsket
høyde. Den innstilte vinkelen kan leses av på skala-
en (29).
9.2.2 Installere sponavsuget
(bilde 8, 11-13, 16)
• Løsne rifleskruen (32) og trekk høvelknivdekselet
(12) så langt forover som mulig.
• Sett sponavsuget (5) på avtakerbordet (14). Pass
på at anslagstiftene og festeskruene (34) griper
inn i de innvendige gjengene på avtakerbordet (14)
og at tappen (b) ligger på sikkerhetsbryteren (D1).
• Drei festeskruen (34) til sponavsuget (5) sitter godt
fast.
• Sett støvavsugadapteren Ø 100mm (27) på spo-
navsuget (5).
• Koble høvelmaskinen til et sponavsuganlegg (ikke
inkludert i leveransen).
9.2.3 Bruke tykkelseshøvelen (bilde 11/13/17)
• Koble nettstøpslet til strømledningen. Trykke den
grønne knappen „I" for å starte høvelmaskinen.
• Legg et arbeidsstykke på tykkelseshøvelbenken
(20). Før arbeidsstykket mot fremføringsbordet
(13).
• Slå av maskinen når arbeidet er ferdig. Trykk på
den røde knappen „0". Koble deretter maskinene
fra strømnettet.
• Fjern spon og støv fra tykkelseshøvelbenken (20)
og knivblokken (23) etter at maskinen har stanset
helt.
• Til lange arbeidsstykker bruker du det uttrekkbare
arbeidsstykkeunderlaget (10).
9.3 Skifte av kniv (bilde 17/18)
m OBS!: Trekk alltid ut nettstøpslet før du skifter
knivene.
• Fjern parallellanslaget i motsatt rekkefølge som
beskrevet i 8.1.
• Trekk høvelknivdekselet (12) så langt som mulig
forover, slik at hele knivblokken (23) er fri.
• Løsne strammeskruene (A) ved at du dreier dem
med klokken med den medfølgende gaffelnøkke-
len (17). Kontroller regelmessig om knivene (23)
og sperrehaken (22) er festet godt i knivblokken
(21).
• Rengjør alle relevante deler, samt knivslissene i
knivblokken (23).
• Sett sperrehaken (22) med den nye kniven (21) inn
igjen og juster den sideveis i forhold til knivblok-
ken.
• Sett bladjusteringsblokken (15) på knivblokken,
som vist i bilde 18. Pass på at kniven (21) er i
kontakt med bladjusteringsblokken (15) på begge
sider.
• Trekk til strammeskruene (A) med den medfølgen-
de gaffelnøkkelen (17).
• Skyv høvelknivdekselet (12) i posisjon igjen, slik at
kniven (21) er tildekket.
m OBS!
Bruk bare kniver som produsenten har anbefalt for
denne maskinen. Brukes det andre kniver er det fare
for personskader på grunn av tap av kontroll.
Unngå å dreie for mye, og at gjengene slites bort.
Sperrehake (22) eller skruer med slitte gjenger må
byttes ut straks.
NO 151
