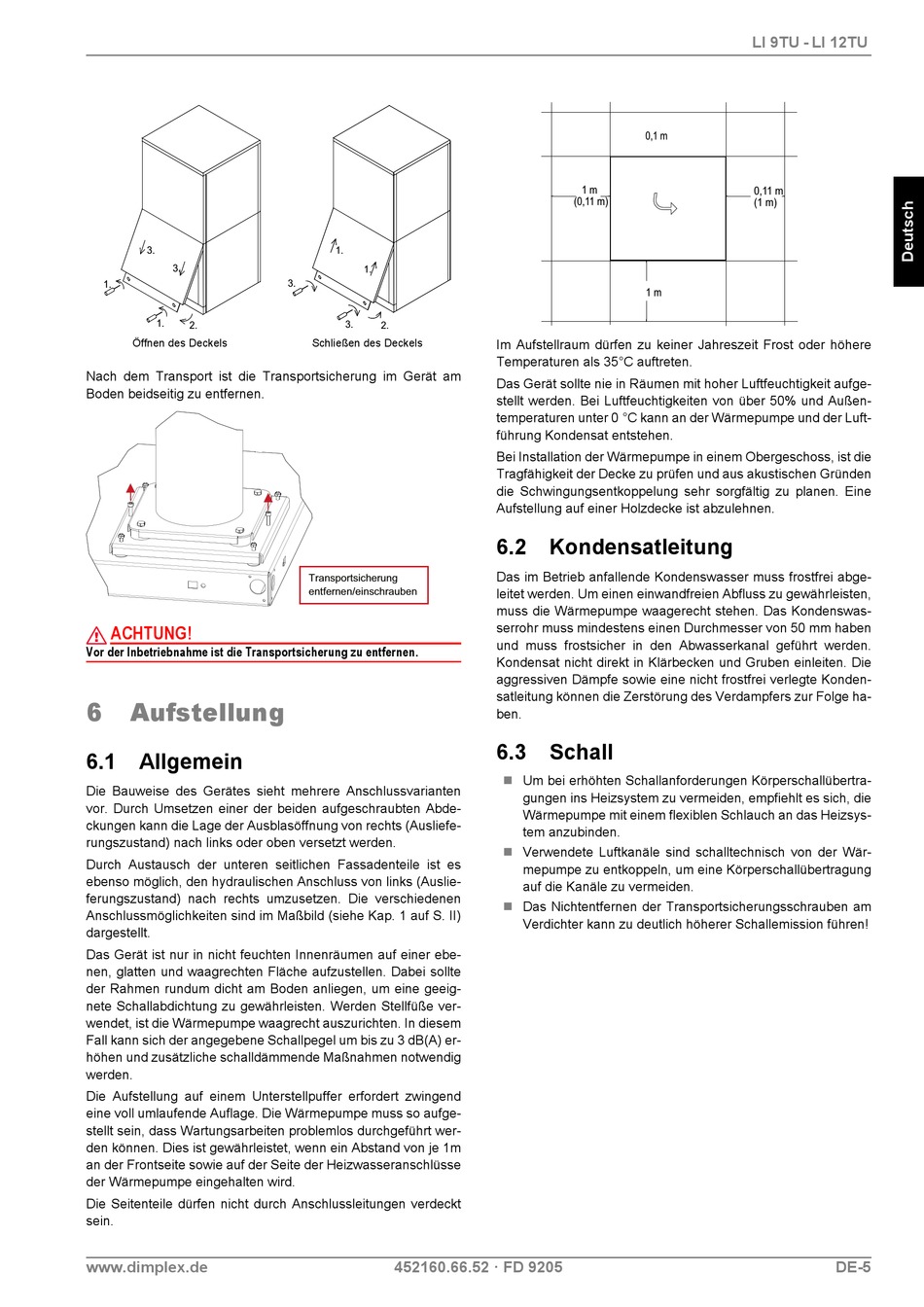

Öffnen des Deckels
Nach dem Transport ist die Transportsicherung im Gerät am
Boden beidseitig zu entfernen.
ACHTUNG!
Vor der Inbetriebnahme ist die Transportsicherung zu entfernen.
6

Aufstellung

6.1 Allgemein

Die Bauweise des Gerätes sieht mehrere Anschlussvarianten
vor. Durch Umsetzen einer der beiden aufgeschraubten Abde-
ckungen kann die Lage der Ausblasöffnung von rechts (Ausliefe-
rungszustand) nach links oder oben versetzt werden.
Durch Austausch der unteren seitlichen Fassadenteile ist es
ebenso möglich, den hydraulischen Anschluss von links (Auslie-
ferungszustand) nach rechts umzusetzen. Die verschiedenen
Anschlussmöglichkeiten sind im Maßbild (siehe Kap. 1 auf S. II)
dargestellt.
Das Gerät ist nur in nicht feuchten Innenräumen auf einer ebe-
nen, glatten und waagrechten Fläche aufzustellen. Dabei sollte
der Rahmen rundum dicht am Boden anliegen, um eine geeig-
nete Schallabdichtung zu gewährleisten. Werden Stellfüße ver-
wendet, ist die Wärmepumpe waagrecht auszurichten. In diesem
Fall kann sich der angegebene Schallpegel um bis zu 3 dB(A) er-
höhen und zusätzliche schalldämmende Maßnahmen notwendig
werden.
Die Aufstellung auf einem Unterstellpuffer erfordert zwingend
eine voll umlaufende Auflage. Die Wärmepumpe muss so aufge-
stellt sein, dass Wartungsarbeiten problemlos durchgeführt wer-
den können. Dies ist gewährleistet, wenn ein Abstand von je 1m
an der Frontseite sowie auf der Seite der Heizwasseranschlüsse
der Wärmepumpe eingehalten wird.
Die Seitenteile dürfen nicht durch Anschlussleitungen verdeckt
sein.
www.dimplex.de
Schließen des Deckels
452160.66.52 · FD 9205
Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere
Temperaturen als 35°C auftreten.
Das Gerät sollte nie in Räumen mit hoher Luftfeuchtigkeit aufge-
stellt werden. Bei Luftfeuchtigkeiten von über 50% und Außen-
temperaturen unter 0 °C kann an der Wärmepumpe und der Luft-
führung Kondensat entstehen.
Bei Installation der Wärmepumpe in einem Obergeschoss, ist die
Tragfähigkeit der Decke zu prüfen und aus akustischen Gründen
die Schwingungsentkoppelung sehr sorgfältig zu planen. Eine
Aufstellung auf einer Holzdecke ist abzulehnen.

6.2 Kondensatleitung

Das im Betrieb anfallende Kondenswasser muss frostfrei abge-
leitet werden. Um einen einwandfreien Abfluss zu gewährleisten,
muss die Wärmepumpe waagerecht stehen. Das Kondenswas-
serrohr muss mindestens einen Durchmesser von 50 mm haben
und muss frostsicher in den Abwasserkanal geführt werden.
Kondensat nicht direkt in Klärbecken und Gruben einleiten. Die
aggressiven Dämpfe sowie eine nicht frostfrei verlegte Konden-
satleitung können die Zerstörung des Verdampfers zur Folge ha-
ben.

6.3 Schall

 Um bei erhöhten Schallanforderungen Körperschallübertra-
gungen ins Heizsystem zu vermeiden, empfiehlt es sich, die
Wärmepumpe mit einem flexiblen Schlauch an das Heizsys-
tem anzubinden.
 Verwendete Luftkanäle sind schalltechnisch von der Wär-
mepumpe zu entkoppeln, um eine Körperschallübertragung
auf die Kanäle zu vermeiden.
 Das Nichtentfernen der Transportsicherungsschrauben am
Verdichter kann zu deutlich höherer Schallemission führen!
LI 9TU - LI 12TU
DE-5
