Pendant le fonctionnement, veiller à ce qu'aucune impureté ne
pénètre dans l'échangeur thermique car ceci élèverait l'écart de
température, faisant ainsi diminuer le coefficient de performance.
Le régulateur de la pompe à chaleur apporte également une con-
tribution considérable à l'utilisation économique en énergie en
cas de bon réglage. Vous trouverez d'autres informations dans
les instructions d'utilisation du gestionnaire de pompe à chaleur.
2 Utilisation de la pompe
à chaleur

2.1 Domaine d'utilisation

La pompe à chaleur air/eau est prévue exclusivement pour le ré-
chauffement de l'eau de chauffage. Elle peut être utilisée sur des
installations de chauffage existantes ou pour des installations
nouvelles.
La pompe à chaleur convient pour un fonctionnement en mode
mono-énergétique et bivalent
extérieures de -20 °C.
Une température du retour de l'eau de chauffage de plus de
18 °C doit être maintenue en fonctionnement continu pour ga-
rantir un dégivrage optimal de l'évaporateur.
La pompe à chaleur n'est pas conçue pour le besoin en chaleur
élevé requis pour le séchage de la construction, le besoin accru
en chaleur devra donc être assuré par des appareils spéciaux,
côté construction. Lors d'un séchage de la construction en
automne ou en hiver, nous vous recommandons d'installer une
cartouche chauffante électrique supplémentaire (disponible en
accessoire).
REMARQUE
L'appareil ne convient pas au mode convertisseur de fréquence.
2.2 Fonctionnement
L'air extérieur est aspiré par le ventilateur et amené par l'évapo-
rateur (échangeur thermique). L'évaporateur refroidit l'air par ex-
traction de chaleur. La chaleur ainsi obtenue est transmise au
fluide utilisé (fluide frigorigène) dans l'évaporateur.
A l'aide d'un compresseur à commande électrique, la chaleur ab-
sorbée est « pompée » à un niveau de température plus élevé
par augmentation de pression puis délivrée via le condenseur
(échangeur de chaleur) à l'eau de chauffage.
Il est fait appel à l'énergie électrique pour faire passer la chaleur
de l'environnement à un niveau de température plus élevé.
Comme l'énergie extraite de l'air est transmise à l'eau de chauf-
fage, on appelle cet appareil « pompe à chaleur air/eau ».
Les organes principaux de la pompe à chaleur air/eau sont l'éva-
porateur, le ventilateur, le détendeur, le compresseur, le conden-
seur et la commande électrique.
A basses températures de l'environnement, de l'humidité de l'air
s'accumule sous forme de givre sur l'évaporateur amoindrissant
ainsi la transmission de chaleur. Une accumulation irrégulière de
givre n'est pas considérée comme un défaut. L'évaporateur est
dégivré automatiquement par la pompe à chaleur selon les be-
soins. En fonction des conditions météorologiques, des nuages
de vapeur peuvent apparaître au niveau de l'évacuation d'air.
www.dimplex.de
jusqu'à des températures
452160.66.52 · FD 9205
2.3 Description des fonctions du
compteur de chaleur intégré
Les spécifications de puissance du fabricant de compresseurs,
pour différents niveaux de pression, sont enregistrées dans le lo-
giciel de la pompe à chaleur. Deux capteurs de pression supplé-
mentaires sont installés dans le circuit réfrigérant, en amont et en
aval du compresseur, pour déterminer le niveau de pression ac-
tuel. La puissance calorifique momentanée peut être déterminée
à partir des caractéristiques du compresseur consignées dans le
logiciel et du niveau de pression actuel. La quantité de chaleur
diffusée par la pompe à chaleur est obtenue par l'intégrale de la
puissance calorifique pour la durée de fonctionnement. Cette
quantité est affichée séparément pour le chauffage, la produc-
tion d'eau chaude sanitaire et d'eau de piscine sur l'écran du
gestionnaire de pompe à chaleur.
3 Fournitures

3.1 Appareil de base

La pompe à chaleur est livrée sous forme compacte et contient
entre autres les composants énumérés ci-dessous.
Le circuit réfrigérant est « hermétiquement fermé » et contient le
fluide frigorigène fluoré R410A avec une valeur de PRG de 1975,
répertorié dans le protocole de Kyoto. Il est sans HCFC, inoffen-
sif pour la couche d'ozone et ininflammable.
1
2
5
7

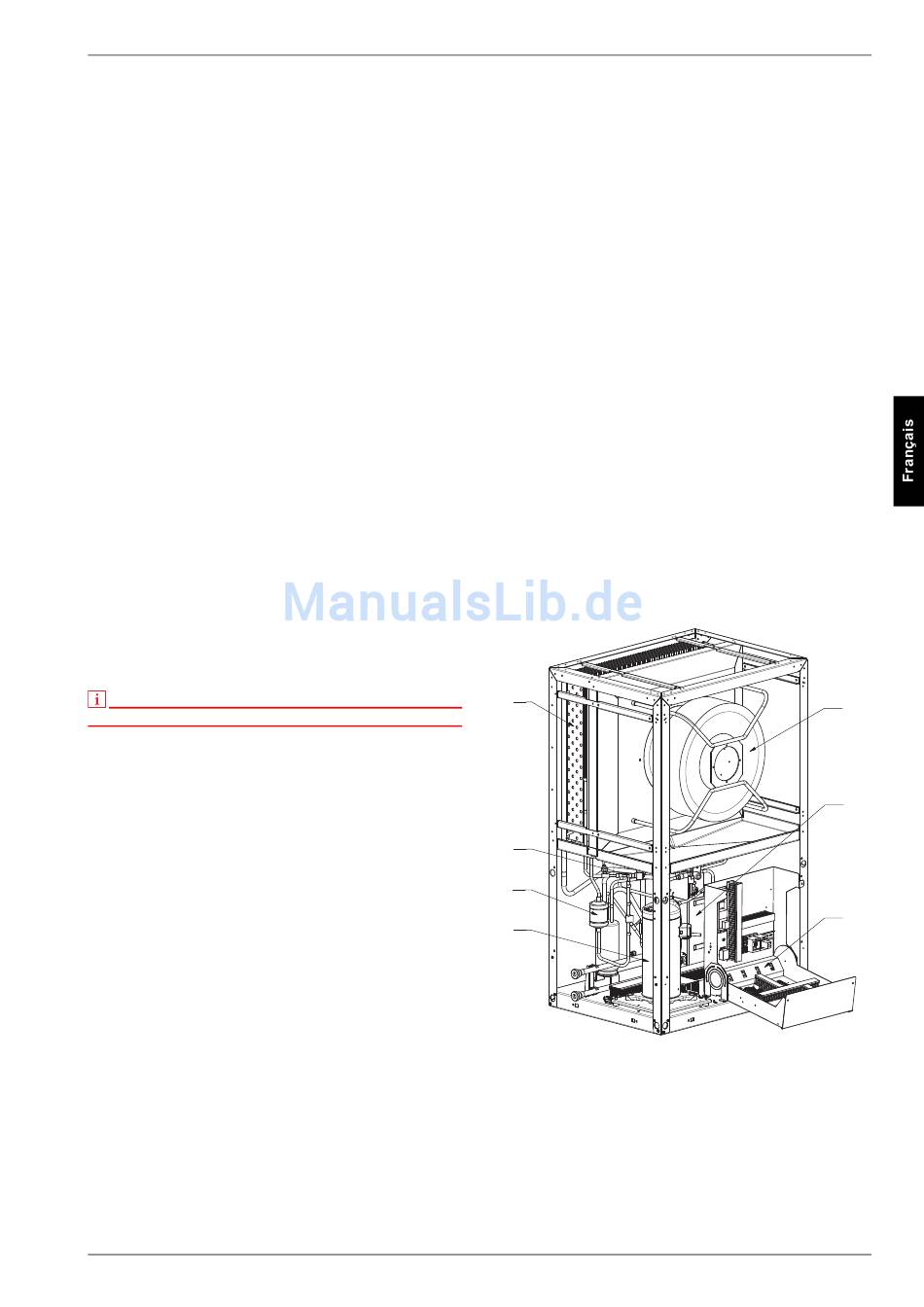

1) Evaporateur
2) Détendeur
3) Ventilateur
4) Boîtier électrique
5) Sèche-filtre
6) Condenseur
7) Compresseur
LI 9TU - LI 12TU
3
6
4
FR-3
