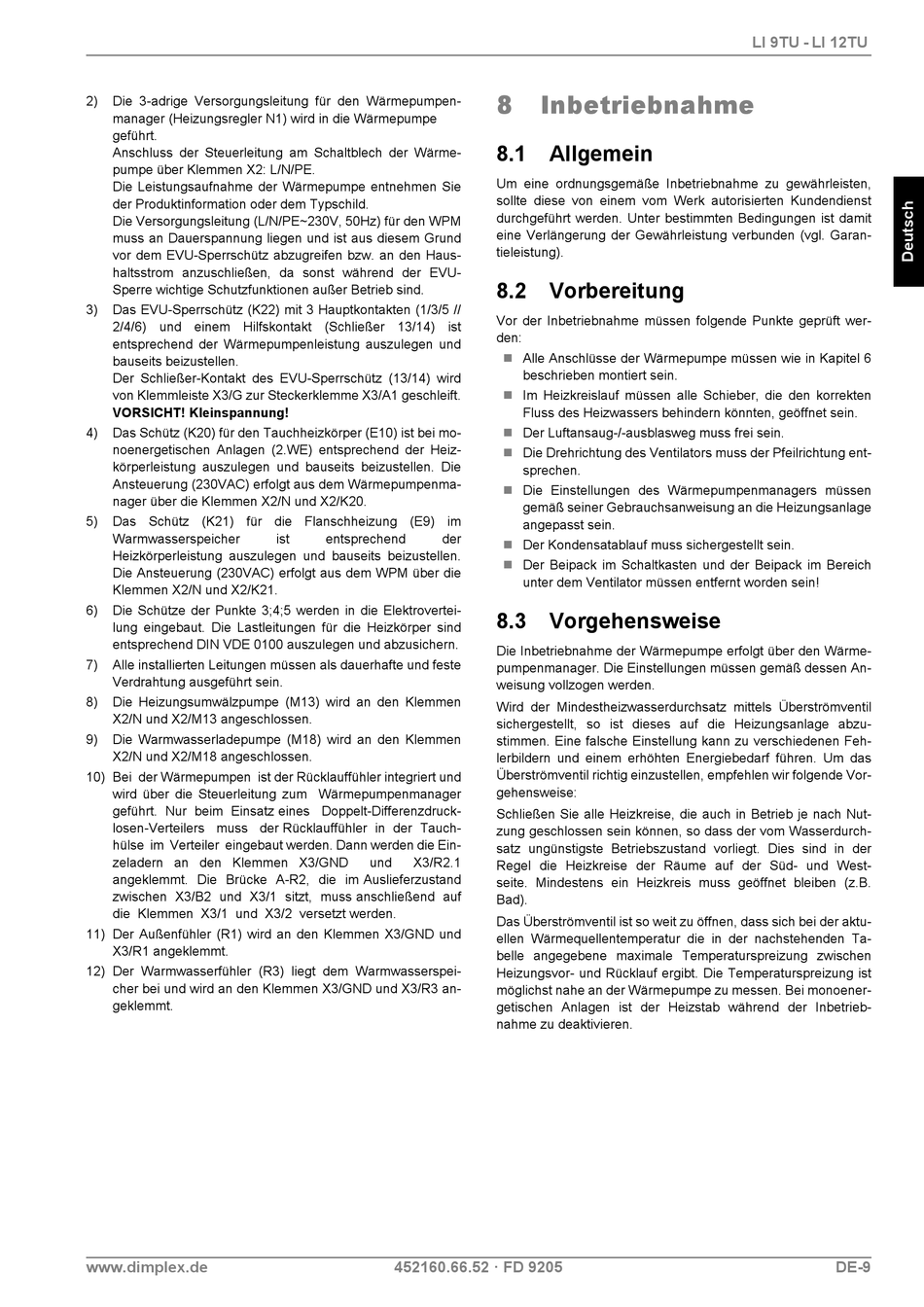

2) Die 3-adrige Versorgungsleitung für den Wärmepumpen-
manager (Heizungsregler N1) wird in die Wärmepumpe
geführt.
Anschluss der Steuerleitung am Schaltblech der Wärme-
pumpe über Klemmen X2: L/N/PE.
Die Leistungsaufnahme der Wärmepumpe entnehmen Sie
der Produktinformation oder dem Typschild.
Die Versorgungsleitung (L/N/PE~230V, 50Hz) für den WPM
muss an Dauerspannung liegen und ist aus diesem Grund
vor dem EVU-Sperrschütz abzugreifen bzw. an den Haus-
haltsstrom anzuschließen, da sonst während der EVU-
Sperre wichtige Schutzfunktionen außer Betrieb sind.
3) Das EVU-Sperrschütz (K22) mit 3 Hauptkontakten (1/3/5 //
2/4/6) und einem Hilfskontakt (Schließer 13/14) ist
entsprechend der Wärmepumpenleistung auszulegen und
bauseits beizustellen.
Der Schließer-Kontakt des EVU-Sperrschütz (13/14) wird
von Klemmleiste X3/G zur Steckerklemme X3/A1 geschleift.
VORSICHT! Kleinspannung!
4) Das Schütz (K20) für den Tauchheizkörper (E10) ist bei mo-
noenergetischen Anlagen (2.WE) entsprechend der Heiz-
körperleistung auszulegen und bauseits beizustellen. Die
Ansteuerung (230VAC) erfolgt aus dem Wärmepumpenma-
nager über die Klemmen X2/N und X2/K20.
5) Das Schütz (K21) für die Flanschheizung (E9) im
Warmwasserspeicher
Heizkörperleistung auszulegen und bauseits beizustellen.
Die Ansteuerung (230VAC) erfolgt aus dem WPM über die
Klemmen X2/N und X2/K21.
6) Die Schütze der Punkte 3;4;5 werden in die Elektrovertei-
lung eingebaut. Die Lastleitungen für die Heizkörper sind
entsprechend DIN VDE 0100 auszulegen und abzusichern.
7) Alle installierten Leitungen müssen als dauerhafte und feste
Verdrahtung ausgeführt sein.
8) Die Heizungsumwälzpumpe (M13) wird an den Klemmen
X2/N und X2/M13 angeschlossen.
9) Die Warmwasserladepumpe (M18) wird an den Klemmen
X2/N und X2/M18 angeschlossen.
10) Bei der Wärmepumpen ist der Rücklauffühler integriert und
wird über die Steuerleitung zum Wärmepumpenmanager
geführt. Nur beim Einsatz eines Doppelt-Differenzdruck-
losen-Verteilers muss der Rücklauffühler in der Tauch-
hülse im Verteiler eingebaut werden. Dann werden die Ein-
zeladern an den Klemmen X3/GND
angeklemmt. Die Brücke A-R2, die im Auslieferzustand
zwischen X3/B2 und X3/1 sitzt, muss anschließend auf
die Klemmen X3/1 und X3/2 versetzt werden.
11) Der Außenfühler (R1) wird an den Klemmen X3/GND und
X3/R1 angeklemmt.
12) Der Warmwasserfühler (R3) liegt dem Warmwasserspei-
cher bei und wird an den Klemmen X3/GND und X3/R3 an-
geklemmt.
www.dimplex.de
ist entsprechend der
und X3/R2.1
452160.66.52 · FD 9205
8

Inbetriebnahme

8.1 Allgemein

Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten,
sollte diese von einem vom Werk autorisierten Kundendienst
durchgeführt werden. Unter bestimmten Bedingungen ist damit
eine Verlängerung der Gewährleistung verbunden (vgl. Garan-
tieleistung).

8.2 Vorbereitung

Vor der Inbetriebnahme müssen folgende Punkte geprüft wer-
den:
 Alle Anschlüsse der Wärmepumpe müssen wie in Kapitel 6
beschrieben montiert sein.
 Im Heizkreislauf müssen alle Schieber, die den korrekten
Fluss des Heizwassers behindern könnten, geöffnet sein.
 Der Luftansaug-/-ausblasweg muss frei sein.
 Die Drehrichtung des Ventilators muss der Pfeilrichtung ent-
sprechen.
 Die Einstellungen des Wärmepumpenmanagers müssen
gemäß seiner Gebrauchsanweisung an die Heizungsanlage
angepasst sein.
 Der Kondensatablauf muss sichergestellt sein.
 Der Beipack im Schaltkasten und der Beipack im Bereich
unter dem Ventilator müssen entfernt worden sein!

8.3 Vorgehensweise

Die Inbetriebnahme der Wärmepumpe erfolgt über den Wärme-
pumpenmanager. Die Einstellungen müssen gemäß dessen An-
weisung vollzogen werden.
Wird der Mindestheizwasserdurchsatz mittels Überströmventil
sichergestellt, so ist dieses auf die Heizungsanlage abzu-
stimmen. Eine falsche Einstellung kann zu verschiedenen Feh-
lerbildern und einem erhöhten Energiebedarf führen. Um das
Überströmventil richtig einzustellen, empfehlen wir folgende Vor-
gehensweise:
Schließen Sie alle Heizkreise, die auch in Betrieb je nach Nut-
zung geschlossen sein können, so dass der vom Wasserdurch-
satz ungünstigste Betriebszustand vorliegt. Dies sind in der
Regel die Heizkreise der Räume auf der Süd- und West-
seite. Mindestens ein Heizkreis muss geöffnet bleiben (z.B.
Bad).
Das Überströmventil ist so weit zu öffnen, dass sich bei der aktu-
ellen Wärmequellentemperatur die in der nachstehenden Ta-
belle angegebene maximale Temperaturspreizung zwischen
Heizungsvor- und Rücklauf ergibt. Die Temperaturspreizung ist
möglichst nahe an der Wärmepumpe zu messen. Bei monoener-
getischen Anlagen ist der Heizstab während der Inbetrieb-
nahme zu deaktivieren.
LI 9TU - LI 12TU
