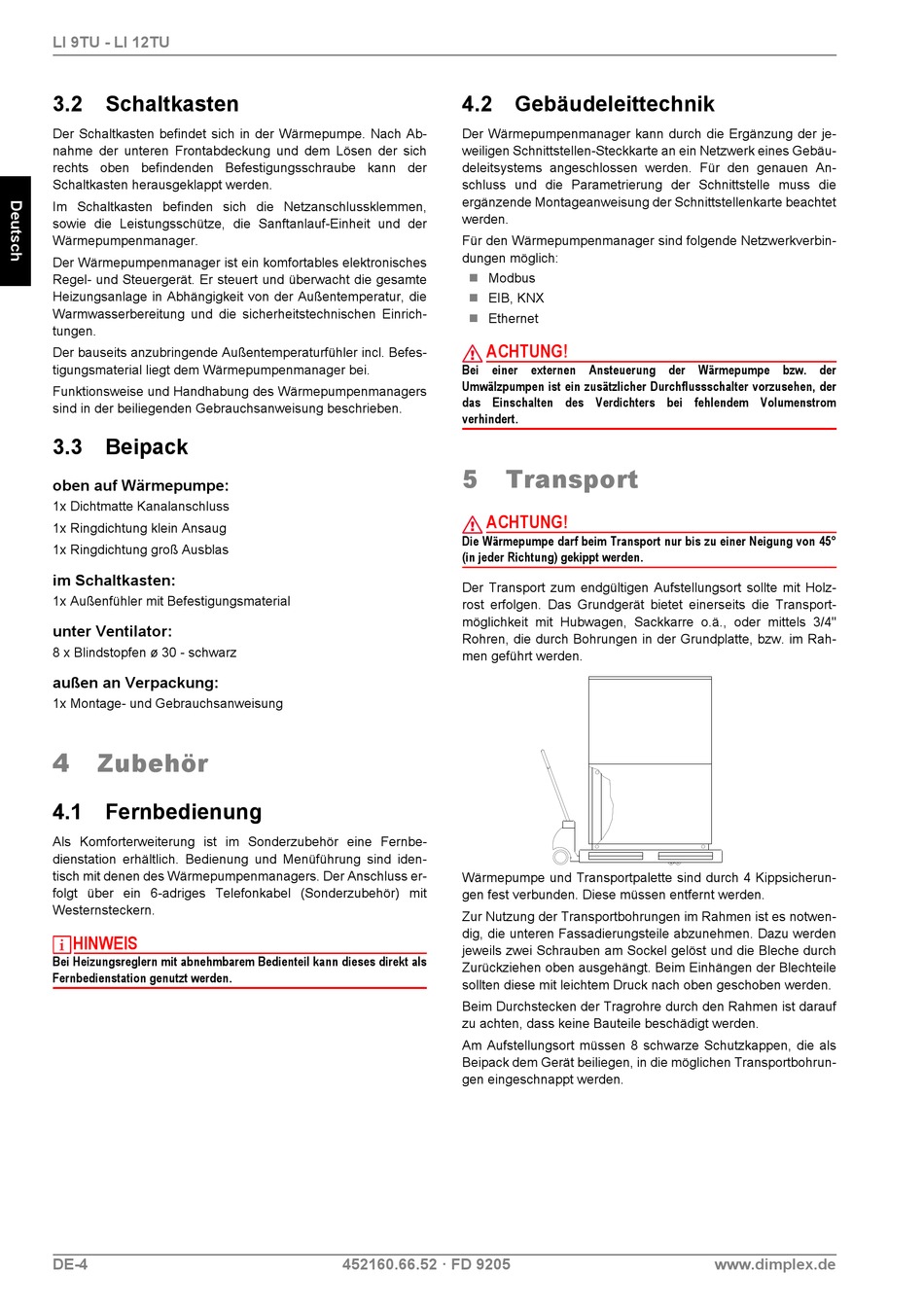

LI 9TU - LI 12TU

3.2 Schaltkasten

Der Schaltkasten befindet sich in der Wärmepumpe. Nach Ab-
nahme der unteren Frontabdeckung und dem Lösen der sich
rechts oben befindenden Befestigungsschraube kann der
Schaltkasten herausgeklappt werden.
Im Schaltkasten befinden sich die Netzanschlussklemmen,
sowie die Leistungsschütze, die Sanftanlauf-Einheit und der
Wärmepumpenmanager.
Der Wärmepumpenmanager ist ein komfortables elektronisches
Regel- und Steuergerät. Er steuert und überwacht die gesamte
Heizungsanlage in Abhängigkeit von der Außentemperatur, die
Warmwasserbereitung und die sicherheitstechnischen Einrich-
tungen.
Der bauseits anzubringende Außentemperaturfühler incl. Befes-
tigungsmaterial liegt dem Wärmepumpenmanager bei.
Funktionsweise und Handhabung des Wärmepumpenmanagers
sind in der beiliegenden Gebrauchsanweisung beschrieben.

3.3 Beipack

oben auf Wärmepumpe:
1x Dichtmatte Kanalanschluss
1x Ringdichtung klein Ansaug
1x Ringdichtung groß Ausblas
im Schaltkasten:
1x Außenfühler mit Befestigungsmaterial
unter Ventilator:
8 x Blindstopfen ø 30 - schwarz
außen an Verpackung:
1x Montage- und Gebrauchsanweisung
4 Zubehör

4.1 Fernbedienung

Als Komforterweiterung ist im Sonderzubehör eine Fernbe-
dienstation erhältlich. Bedienung und Menüführung sind iden-
tisch mit denen des Wärmepumpenmanagers. Der Anschluss er-
folgt über ein 6-adriges Telefonkabel (Sonderzubehör) mit
Westernsteckern.
HINWEIS
Bei Heizungsreglern mit abnehmbarem Bedienteil kann dieses direkt als
Fernbedienstation genutzt werden.
DE-4
4.2 Gebäudeleittechnik
Der Wärmepumpenmanager kann durch die Ergänzung der je-
weiligen Schnittstellen-Steckkarte an ein Netzwerk eines Gebäu-
deleitsystems angeschlossen werden. Für den genauen An-
schluss und die Parametrierung der Schnittstelle muss die
ergänzende Montageanweisung der Schnittstellenkarte beachtet
werden.
Für den Wärmepumpenmanager sind folgende Netzwerkverbin-
dungen möglich:
 Modbus
 EIB, KNX
 Ethernet
ACHTUNG!
Bei einer externen Ansteuerung der Wärmepumpe bzw. der
Umwälzpumpen ist ein zusätzlicher Durchflussschalter vorzusehen, der
das Einschalten des Verdichters bei fehlendem Volumenstrom
verhindert.
5

Transport

ACHTUNG!
Die Wärmepumpe darf beim Transport nur bis zu einer Neigung von 45°
(in jeder Richtung) gekippt werden.
Der Transport zum endgültigen Aufstellungsort sollte mit Holz-
rost erfolgen. Das Grundgerät bietet einerseits die Transport-
möglichkeit mit Hubwagen, Sackkarre o.ä., oder mittels 3/4"
Rohren, die durch Bohrungen in der Grundplatte, bzw. im Rah-
men geführt werden.
Wärmepumpe und Transportpalette sind durch 4 Kippsicherun-
gen fest verbunden. Diese müssen entfernt werden.
Zur Nutzung der Transportbohrungen im Rahmen ist es notwen-
dig, die unteren Fassadierungsteile abzunehmen. Dazu werden
jeweils zwei Schrauben am Sockel gelöst und die Bleche durch
Zurückziehen oben ausgehängt. Beim Einhängen der Blechteile
sollten diese mit leichtem Druck nach oben geschoben werden.
Beim Durchstecken der Tragrohre durch den Rahmen ist darauf
zu achten, dass keine Bauteile beschädigt werden.
Am Aufstellungsort müssen 8 schwarze Schutzkappen, die als
Beipack dem Gerät beiliegen, in die möglichen Transportbohrun-
gen eingeschnappt werden.
