Per il riempimento dell'impianto attenersi alle seguenti indica-
zioni:
 L'acqua non trattata utilizzata per il riempimento e il rab-
bocco deve essere di qualità pari all'acqua potabile
(incolore, chiara, senza depositi)
 L'acqua utilizzata per il riempimento e il rabbocco deve es-
sere prefiltrata (larghezza dei pori max. 5 µm).
La formazione di depositi negli impianti di riscaldamento ad
acqua calda sanitaria non può essere evitata completamente,
ma risulta trascurabile negli impianti con temperature di mandata
inferiori a 60 °C.
Nelle pompe di calore per medie e alte temperature è possibile
raggiungere temperature superiori anche ai 60 °C.
Pertanto l'acqua utilizzata per il riempimento e il rabbocco deve
rispettare i seguenti valori indicativi ai sensi della norma VDI
2035 foglio 1:
Totale elementi alcalini
Potenza termica terrosi
totale in [kW] in mol/m³ oppure
mmol/l

fino a 200

da 200 fino a 600
> 600 < 0,02
Portata minima d'acqua di riscaldamento
La portata minima d'acqua di riscaldamento della pompa di ca-
lore deve essere garantita in ogni stato d'esercizio dell'impianto
di riscaldamento. Tale condizione può essere raggiunta, ad
esempio, installando un doppio distributore senza pressione dif-
ferenziale o una valvola di sovrapressione. L'impostazione di
una valvola di sovrapressione viene spiegata nel capitolo Avvia-
mento. Un calo al di sotto della portata minima può causare un
totale danneggiamento della pompa di calore in seguito al con-
gelamento dello scambiatore di calore a piastre nel circuito del
freddo.
NOTA
L'uso di una valvola di sovrapressione è consigliabile solo con sistemi di
riscaldamento a superficie e una portata dell'acqua di riscaldamento
max. di 1,3 m³/h. La mancata osservanza di quanto sopra può causare
blocchi dell'impianto.
Protezione antigelo (fonte di calore)
Per le pompe di calore sottoposte a pericolo di gelate è necessa-
rio prevedere uno scarico manuale (vedere figura). Una volta che
programmatore della pompa di calore e pompa di circolazione ri-
scaldamento sono pronti all'utilizzo, la funzione antigelo del pro-
grammatore della pompa di calore entra in funzione. In caso di
messa fuori servizio della pompa di calore o mancanza di cor-
rente è necessario scaricare l'impianto. Negli impianti a pompa di
calore sui quali non è possibile rilevare una mancanza di cor-
rente (casa vacanze), il circuito di riscaldamento deve essere uti-
lizzato con una protezione antigelo (fonte di calore) adeguata.
www.waltermeier.com
Durezza
totale in °dH

2,0 11,2

1,5 8,4
< 0,11
452160.66.61 · FD 9310
OERTLI LIN 9TU - OERTLI LIN 12TU

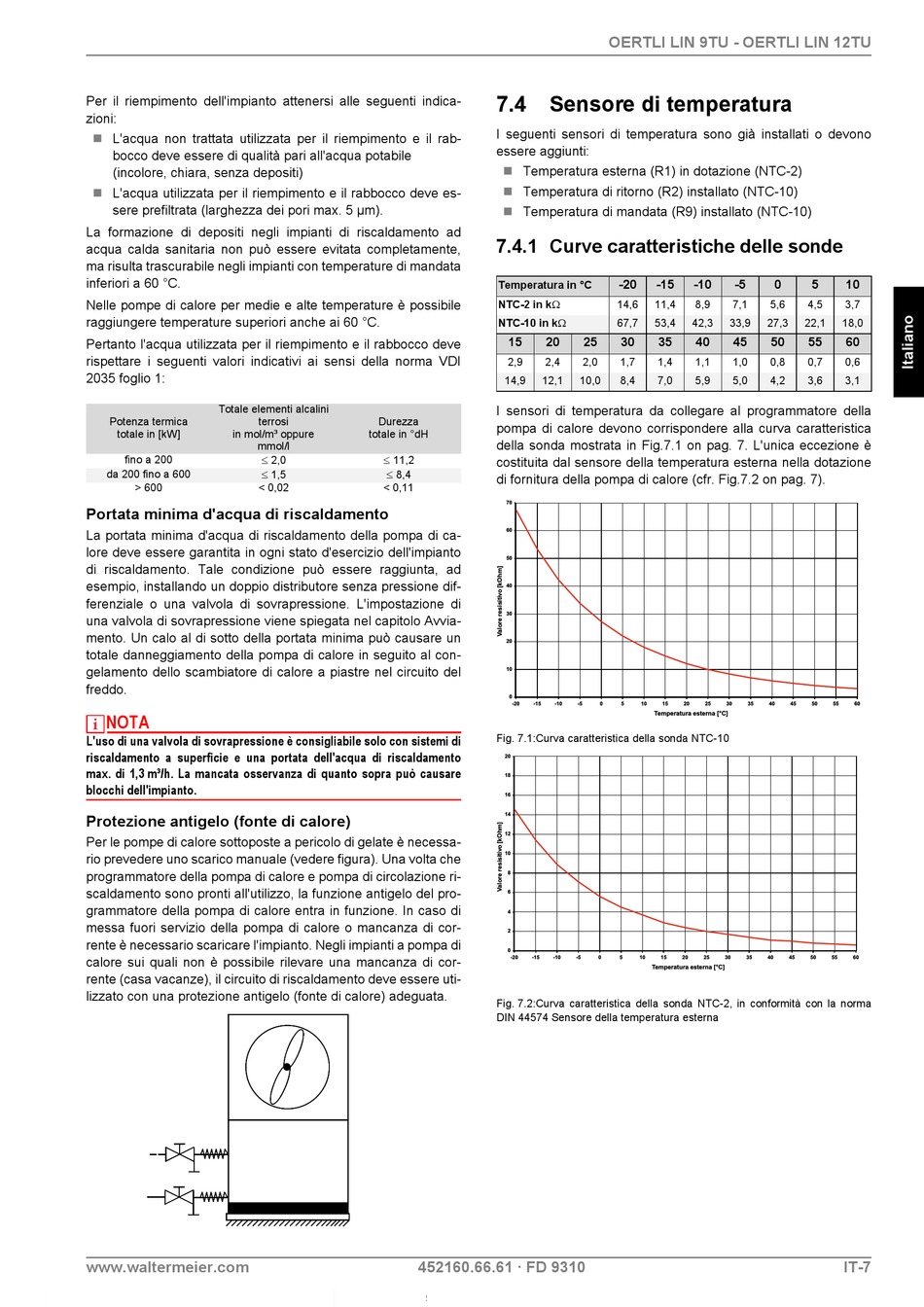

7.4 Sensore di temperatura

I seguenti sensori di temperatura sono già installati o devono
essere aggiunti:
 Temperatura esterna (R1) in dotazione (NTC-2)
 Temperatura di ritorno (R2) installato (NTC-10)
 Temperatura di mandata (R9) installato (NTC-10)

7.4.1 Curve caratteristiche delle sonde

-20 -15
Temperatura in °C
NTC-2 in k 14,6 11,4
NTC-10 in k 67,7 53,4
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
I sensori di temperatura da collegare al programmatore della
pompa di calore devono corrispondere alla curva caratteristica
della sonda mostrata in Fig.7.1 on pag. 7. L'unica eccezione è
costituita dal sensore della temperatura esterna nella dotazione
di fornitura della pompa di calore (cfr. Fig.7.2 on pag. 7).
Fig. 7.1:Curva caratteristica della sonda NTC-10
Fig. 7.2:Curva caratteristica della sonda NTC-2, in conformità con la norma
DIN 44574 Sensore della temperatura esterna
-10 -5 0 5 10
8,9 7,1 5,6 4,5 3,7
42,3 33,9 27,3 22,1 18,0
40 45 50 55 60
1,1 1,0 0,8 0,7 0,6
5,9 5,0 4,2 3,6 3,1
IT-7
