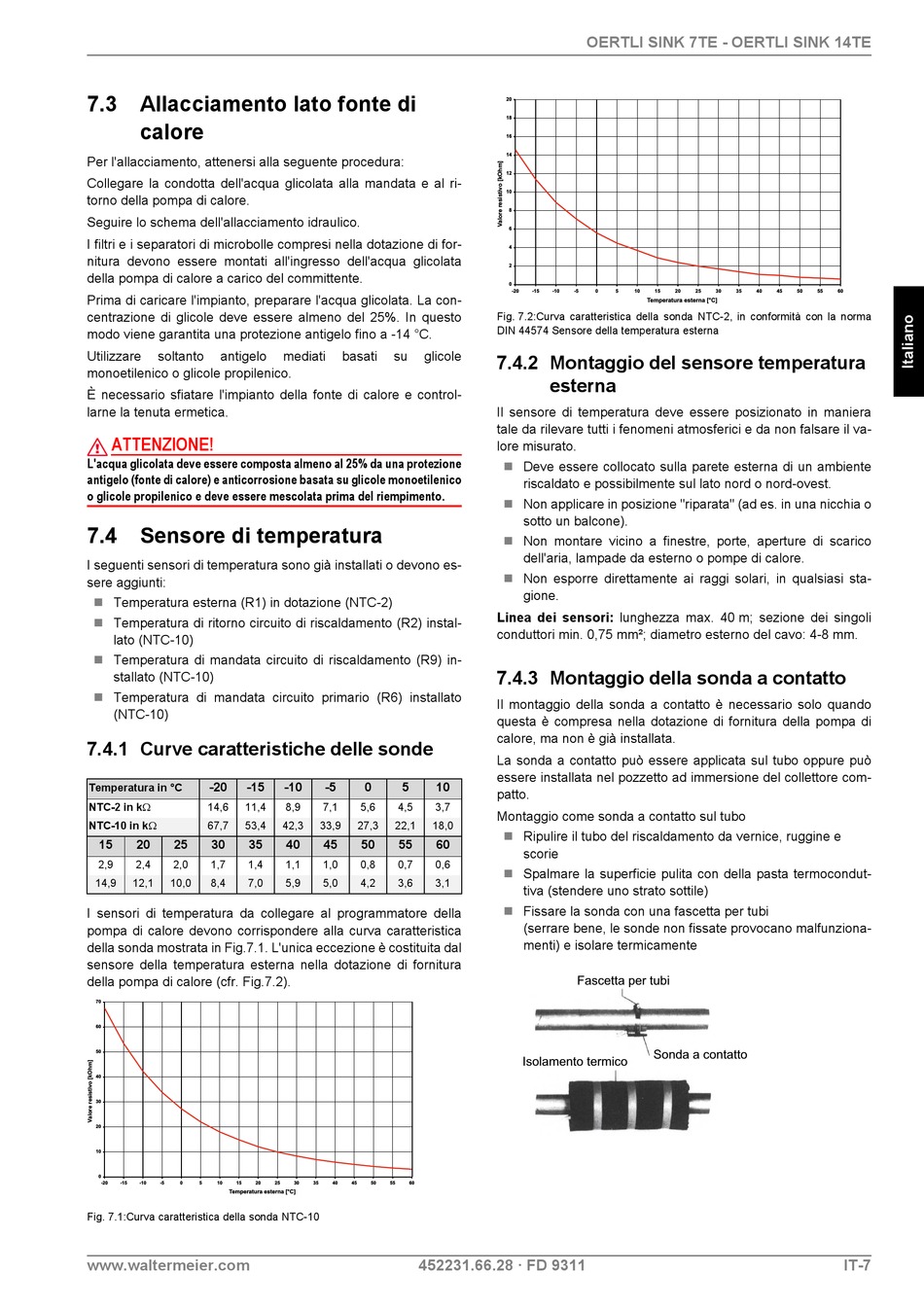

7.3 Allacciamento lato fonte di
calore
Per l'allacciamento, attenersi alla seguente procedura:
Collegare la condotta dell'acqua glicolata alla mandata e al ri-
torno della pompa di calore.
Seguire lo schema dell'allacciamento idraulico.
I filtri e i separatori di microbolle compresi nella dotazione di for-
nitura devono essere montati all'ingresso dell'acqua glicolata
della pompa di calore a carico del committente.
Prima di caricare l'impianto, preparare l'acqua glicolata. La con-
centrazione di glicole deve essere almeno del 25%. In questo
modo viene garantita una protezione antigelo fino a -14 °C.
Utilizzare soltanto antigelo
monoetilenico o glicole propilenico.
È necessario sfiatare l'impianto della fonte di calore e control-
larne la tenuta ermetica.
ATTENZIONE!
L'acqua glicolata deve essere composta almeno al 25% da una protezione
antigelo (fonte di calore) e anticorrosione basata su glicole monoetilenico
o glicole propilenico e deve essere mescolata prima del riempimento.

7.4 Sensore di temperatura

I seguenti sensori di temperatura sono già installati o devono es-
sere aggiunti:
 Temperatura esterna (R1) in dotazione (NTC-2)
 Temperatura di ritorno circuito di riscaldamento (R2) instal-
lato (NTC-10)
 Temperatura di mandata circuito di riscaldamento (R9) in-
stallato (NTC-10)
 Temperatura di mandata circuito primario (R6) installato
(NTC-10)

7.4.1 Curve caratteristiche delle sonde

-20 -15
Temperatura in °C
NTC-2 in k 14,6 11,4
NTC-10 in k 67,7 53,4
15 20 25 30 35
2,9 2,4 2,0 1,7 1,4
14,9 12,1 10,0 8,4 7,0
I sensori di temperatura da collegare al programmatore della
pompa di calore devono corrispondere alla curva caratteristica
della sonda mostrata in Fig.7.1. L'unica eccezione è costituita dal
sensore della temperatura esterna nella dotazione di fornitura
della pompa di calore (cfr. Fig.7.2).
Fig. 7.1:Curva caratteristica della sonda NTC-10
www.waltermeier.com
mediati basati su glicole
-10 -5 0 5 10
8,9 7,1 5,6 4,5 3,7
42,3 33,9 27,3 22,1 18,0
40 45 50 55 60
1,1 1,0 0,8 0,7 0,6
5,9 5,0 4,2 3,6 3,1
452231.66.28 · FD 9311
OERTLI SINK 7TE - OERTLI SINK 14TE
Fig. 7.2:Curva caratteristica della sonda NTC-2, in conformità con la norma
DIN 44574 Sensore della temperatura esterna
7.4.2 Montaggio del sensore temperatura
esterna
Il sensore di temperatura deve essere posizionato in maniera
tale da rilevare tutti i fenomeni atmosferici e da non falsare il va-
lore misurato.
Deve essere collocato sulla parete esterna di un ambiente

riscaldato e possibilmente sul lato nord o nord-ovest.
 Non applicare in posizione "riparata" (ad es. in una nicchia o
sotto un balcone).
 Non montare vicino a finestre, porte, aperture di scarico
dell'aria, lampade da esterno o pompe di calore.
 Non esporre direttamente ai raggi solari, in qualsiasi sta-
gione.
Linea dei sensori: lunghezza max. 40 m; sezione dei singoli
conduttori min. 0,75 mm²; diametro esterno del cavo: 4-8 mm.
7.4.3 Montaggio della sonda a contatto
Il montaggio della sonda a contatto è necessario solo quando
questa è compresa nella dotazione di fornitura della pompa di
calore, ma non è già installata.
La sonda a contatto può essere applicata sul tubo oppure può
essere installata nel pozzetto ad immersione del collettore com-
patto.
Montaggio come sonda a contatto sul tubo
Ripulire il tubo del riscaldamento da vernice, ruggine e

scorie
 Spalmare la superficie pulita con della pasta termocondut-
tiva (stendere uno strato sottile)
 Fissare la sonda con una fascetta per tubi
(serrare bene, le sonde non fissate provocano malfunziona-
menti) e isolare termicamente
