Relaiszuordnung - Msa Ultima X5000 Gebrauchsanleitung

Einrichten des Relaisstatus Angezogen oder Abgefallen
Die Relais 1 und 2 sind standardmäßig abgefallen. Relais 3 ist ein Fehlerrelais, das auf Ange-
zogen eingestellt ist und nicht geändert werden kann.
So stellen Sie den Alarmrelaisstatus ein:
(1) Zu Einstellungen blättern.
(2) Gerät auswählen.
(3) Relaissetup auswählen.
(4) Relaisstatus auswählen.
(5) Relais 1 oder Relais 2 auswählen.
(6) Angezogen oder Abgefallen auswählen.

Relaiszuordnung

Relais 1 und Relais 2 können über das Display-Menü des Geräts oder die App X/C Connect für
die Modi Allgemein, Diskret und Akustischer Alarmgeber konfiguriert werden.
Der Modus Allgemein ist die Standardeinstellung für die Relaiszuordnung. Im Modus Allgemein
wird Relais 1 durch den Alarm 1 von einem der Sensoren angesteuert, Relais 2 durch den Alarm
2 von einem der Sensoren.

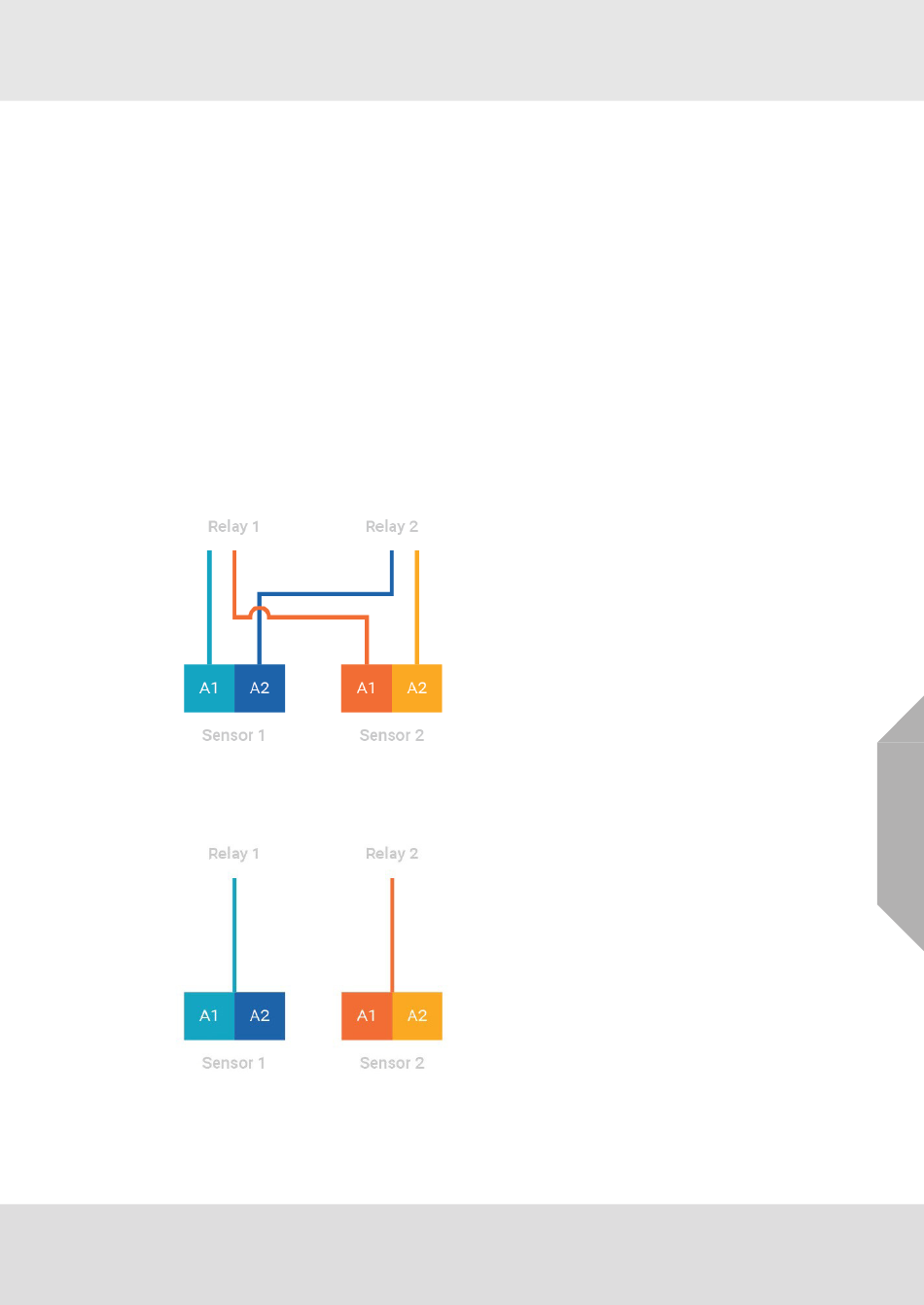

Abb. 30 Relaiszuordnung und Alarmansteuerung im Modus Allgemein
Der Modus Diskret ermöglicht eine eigenen Aktion für jeden Sensor. Relais 1 wird durch Alarme
von Sensor 1 angesteuert, Relais 2 durch Alarme von Sensor 2.
Abb. 31 Relaiszuordnung und Alarmansteuerung im Modus Diskret
Der Modus Akustischer Alarmgeber ist für das lokale Quittieren eines vom Relais ausgelösten
akustischen Alarms vorgesehen, während der Alarmzustand noch gegeben ist. Alle Alarme beider
Sensoren lösen beide Relais aus, aber das erste Relais kann quittiert werden, indem jede EZ-
Touch-Schaltfläche mit einem Finger für eine Sekunde gedrückt wird.
