MSA ULTIMA X5000 Gebrauchsanleitung Seite 29

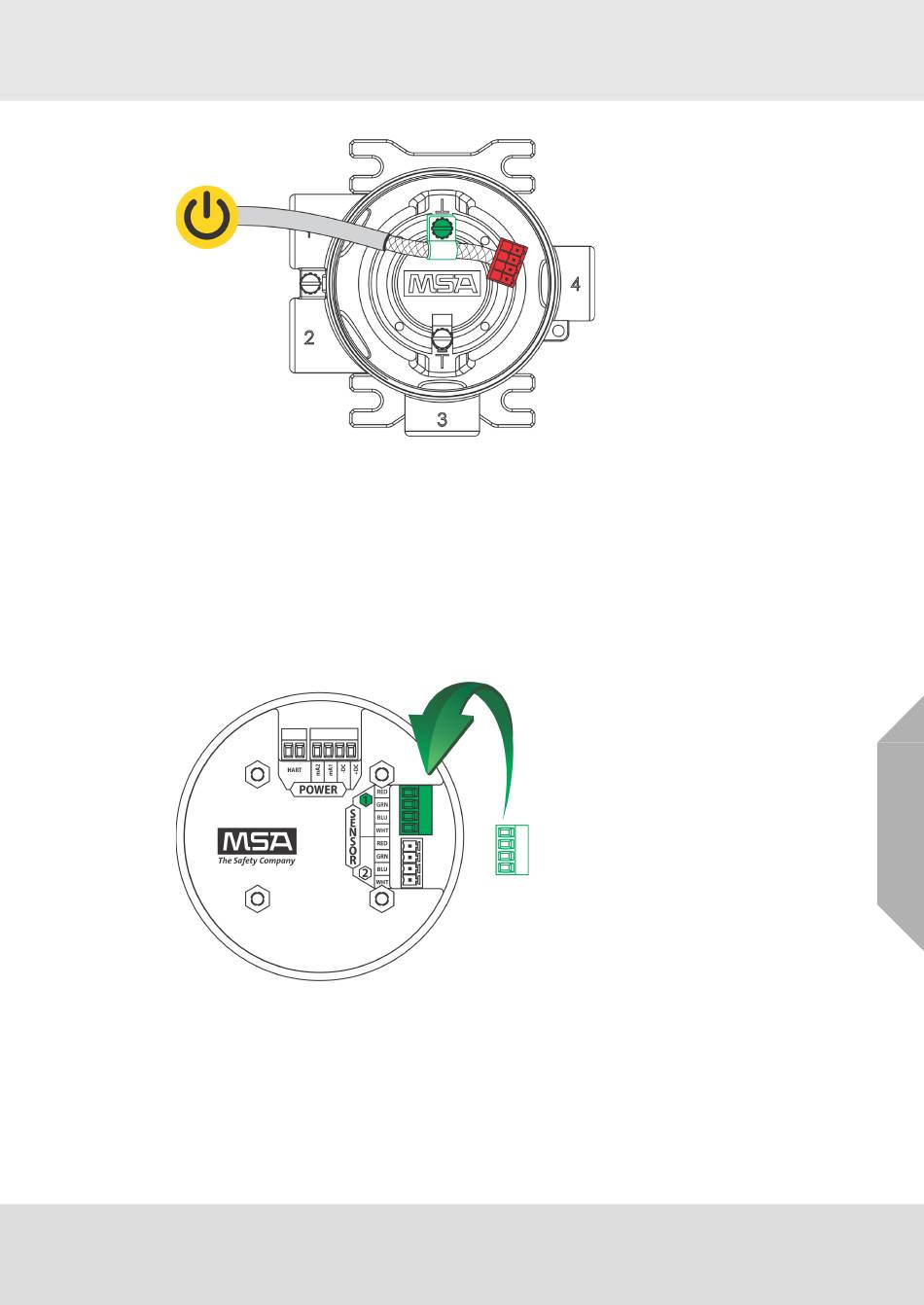

Abb. 26 Anschließen von Stromversorgungs- und Erdungskabel
(9) Anschluss mit dem Leiterplattenstapel verbinden und dabei sicherstellen, dass die entspre-
chenden Leiter sich in den richtigen Klemmen befinden.
(10) HART-Leiter anschließen (für optionalen lokalen HART-Port).
(11) XCell- oder XIR PLUS-Sensor mit dem grünen Anschluss anschließen. Die Sensorkabel
sind bereits wie auf der Abdeckplatte dargestellt angeschlossen (siehe Abb. 27):
a. +DC (RED)
b. RS485 Com + (GRN)
c. RS485 Com - (BLU)
d. -DC (WHT)
Abb. 27 Anschließen eines Sensors an der Leiterplatte
Wenn Drähte vom Anschluss frei bleiben, kann dies zu einem Kurzschluss des Systems
Hinweis:
führen.
