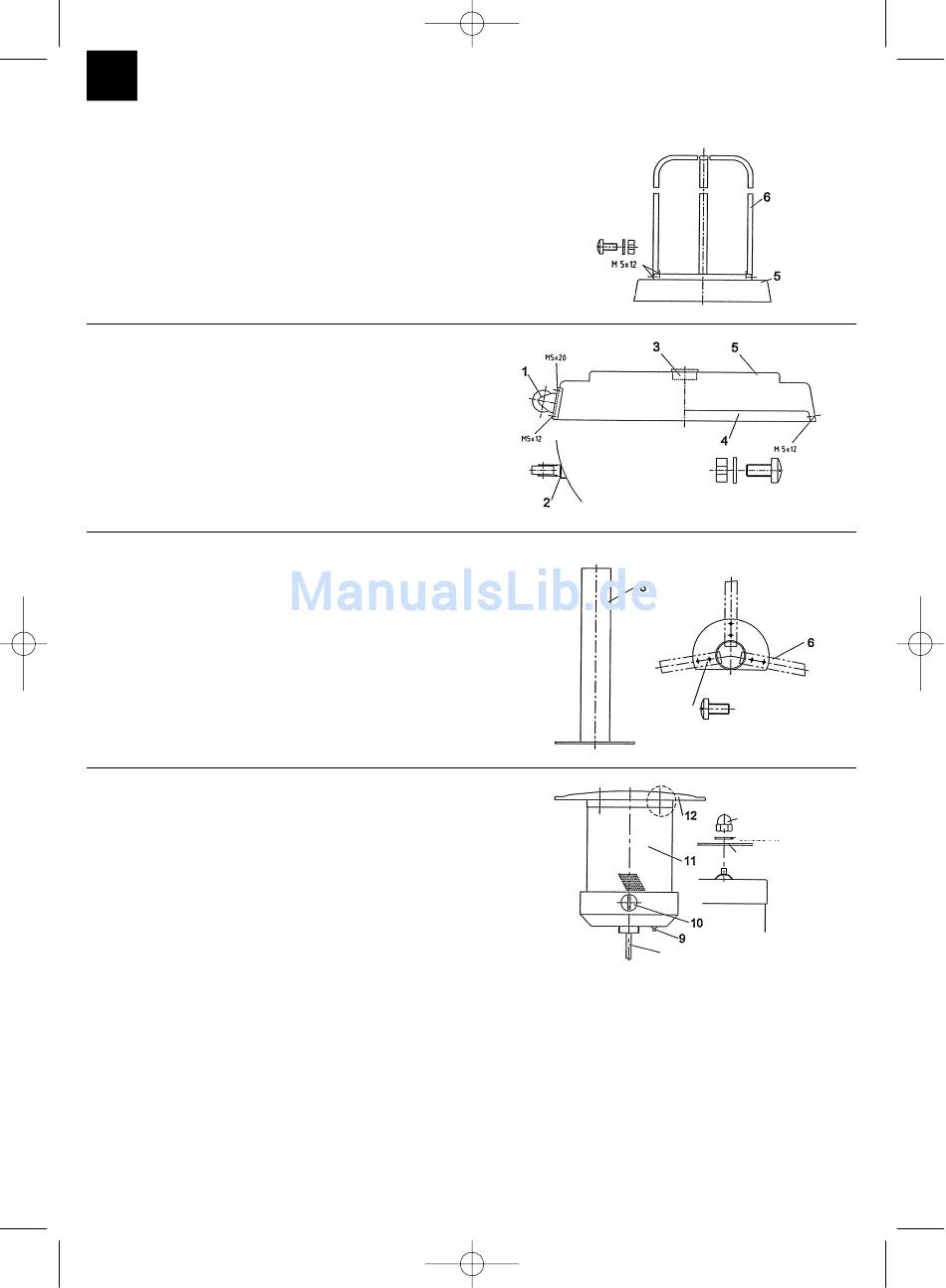

3. Asennus

3.1 Kaaren asennus
Kuusiokantamutteria ei vielä saa ruuvata tiukasti
kiinni!
3.2 Jalka-alustan asennus
Pyörät asennetaan
3.3 Välikappale
Nyt osassa 3.2 mainitut mutterit ruuvataan tiukasti
kiinni.
Mikäli putki ei ole aivan pystysuorassa asennossa,
tämä suoritetaan alustamateriaalin (levyjen) avulla.
3.4 Reflektori - hehkukappale - lisäkekorpus
Reflektori sekä armatuuri ja letkulla varustettu
lisäkekorpus ovat esiasennettuja.
Huomio!
Letkua ei saa taittaa eikä vaurioittaa.
40
25.10.2001 11:01 Uhr Seite 40
9 x kuperakantaruuvi M5 x 12
9 x kuusikantamutteri M5
9 x välilevy 5,3
2 x kuperakantaruuvi M5 x 20
8 x kuperakantaruuvi M5 x 12
8 x kuusikantamutteri M5
8 x välilevy
6 x kuperakantaruuvi M5 x 16
kaasuletku
hattumutteri M8
levy Ø 17
heijastin
