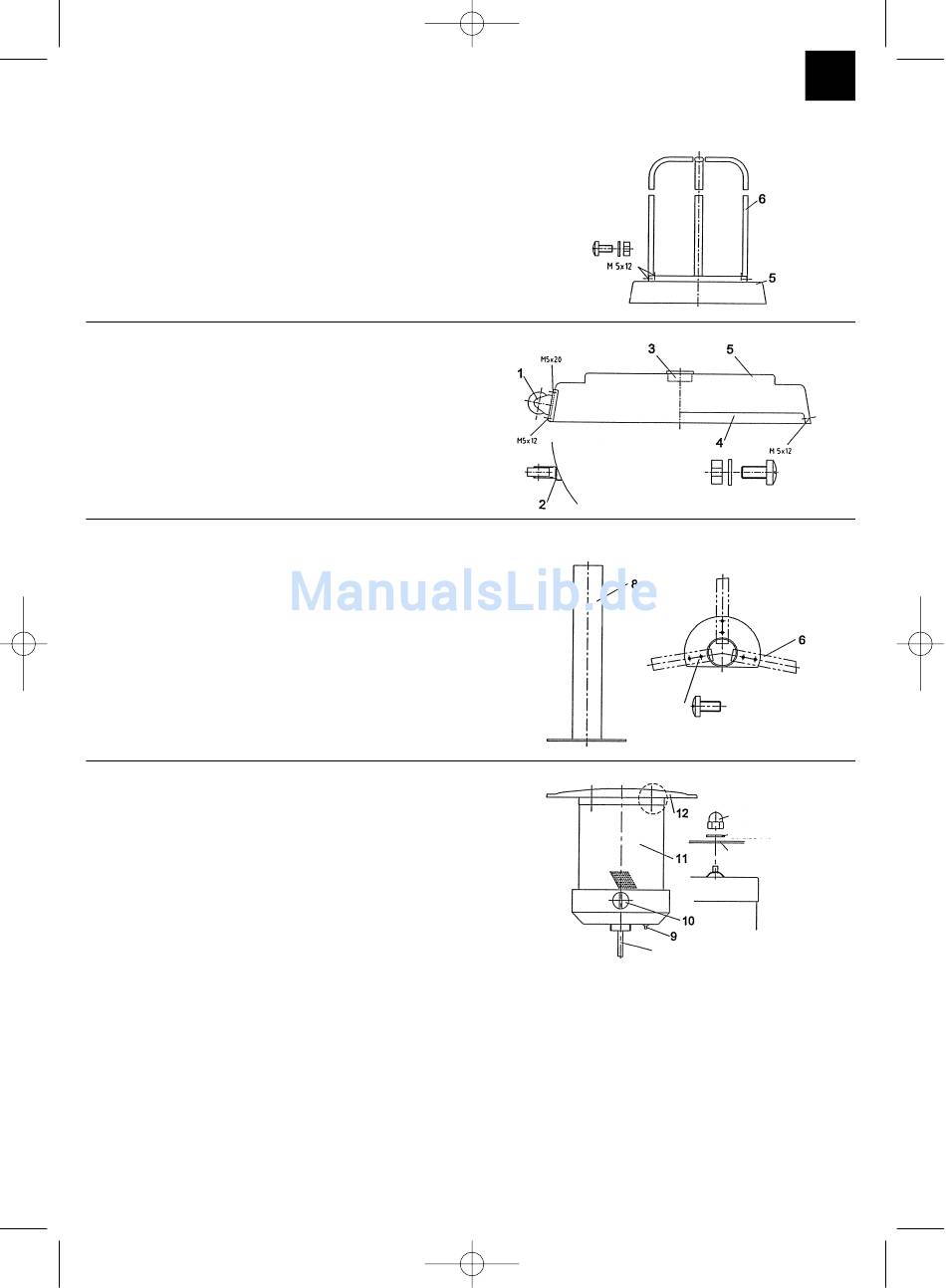

3. Montage

3.1 Montage de l'étrier
Ne serrez pas encore l'écrou à six pans!
3.2 Montage de la partie inférieure du pied
Montez les roues
3.3 Pièce intermédiaire
Après avoir exécuté le point 3.2, serrez à fond les
écrous.
Si le tube ne se trouve pas en position
perpendiculaire,
alignez-le au moyen d'un matériau de support
(rondelles)
3.4 Réflecteur – corps incandescent -
dessus
Le corps incandescent y compris la robinetterie et le
dessus avec tuyau est préassemblé
Attention!
Ne pas plier ou endommager le tuyau.
25.10.2001 11:00 Uhr Seite 15
9 x Vis à tête bombée
M5x12
9 x Ecrou à 6 pans M5
9 x Rondelle 5.3
2 x Vis à tête bombée M5x20
8 x Vis à tête bombée M5x12
8 x Ecrou à 6 pans M5
8 x Rondelle
6 x Vis à tête bombée M5x16
Tuyau de gaz
F
Ecrou borgne M8
Rondelle Ø 17
Réflecteur
15
