Aufstellung und erste Inbetriebnahme
8

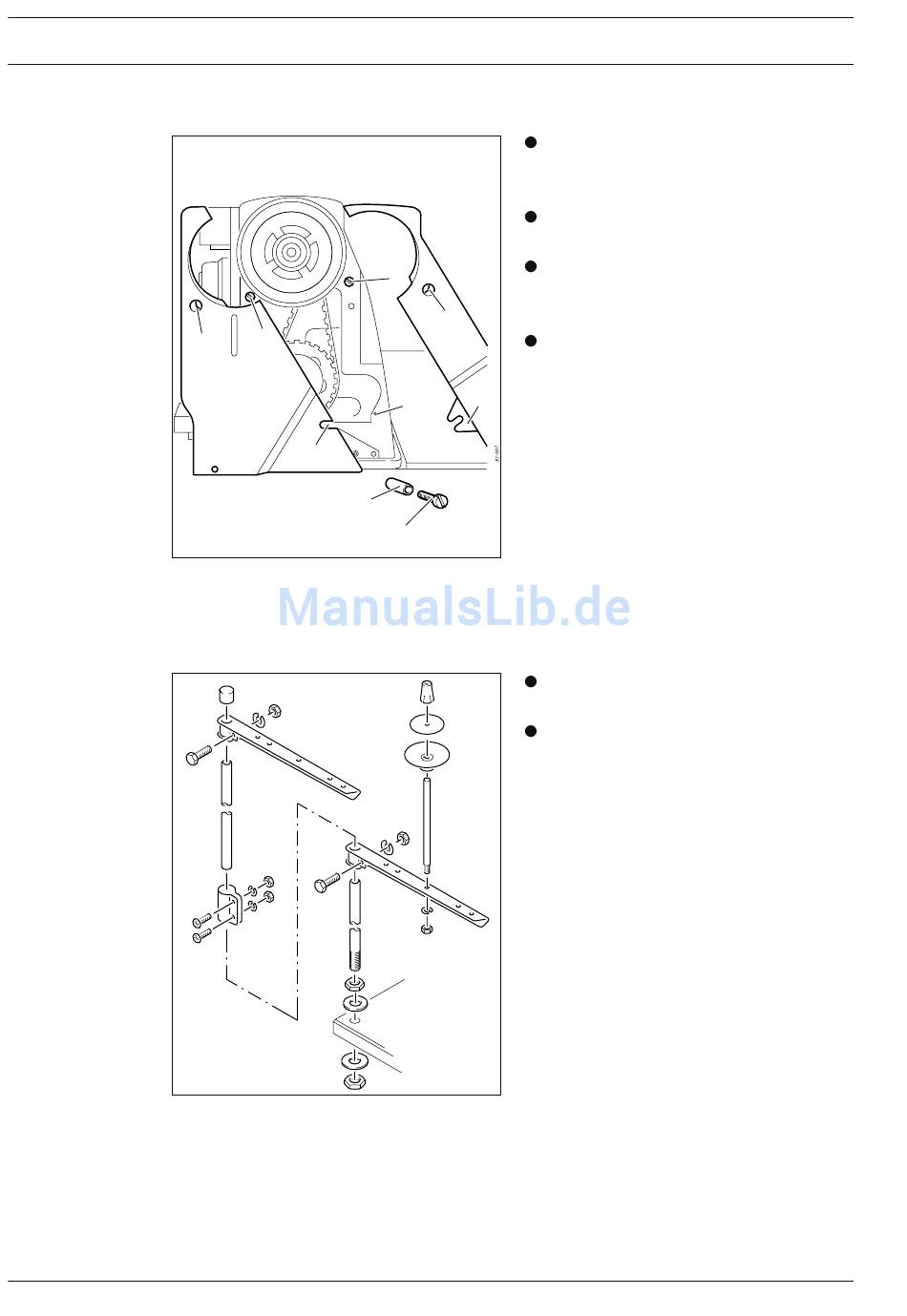

Maschinenabdeckung montieren
.01.02
8
Garnrollenständer montieren
.01.03
8 - 2
2
9
7
Fig. 8 - 02
Fig. 8 - 03
1
8
6
5
4
3
Linke und rechte Riemenschutzhälfte mit
ihren Schlitzen hinter die Köpfe der
Schrauben 1 und 2 schieben.
Schraube 3 mit Distanzhülse 4 in
Gewindebohrung 5 eindrehen.
Unter Beachtung, dass Lasche 6 hinter
Schlitz 7 und vor Distanzhülse 4 steht,
den Riemenschutz ausrichten.
Schrauben 1 und 2 (durch die Bohrungen
8 und 9 erreichbar), sowie
Schraube 3 festdrehen.
Garnrollenständer gemäß nebenstehen-
der Grafik montieren.
Anschließend den Ständer in die
Bohrung der Tischplatte einsetzen und
mit den beiliegenden Muttern befestigen.
