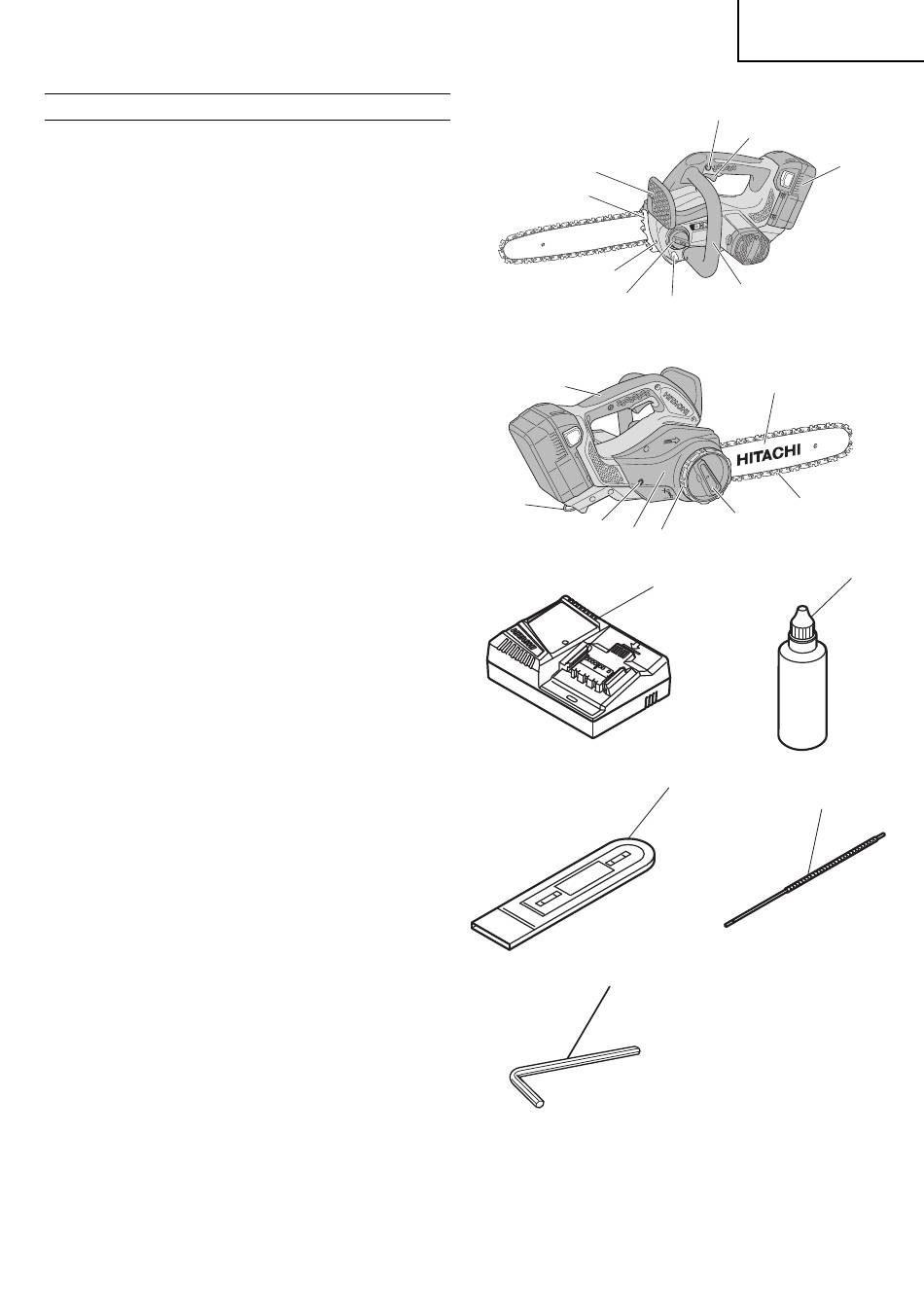

DESCRIPTION
1. Interrupteur: appareil activé par le doigt.
2. Bouton de verrouillage: bouton
manipulation accidentelle de la gâchette.
3. Frein de chaîne: dispositif permettant d'arrêter ou de
verrouiller la chaîne de scie.
4. Griff e d'abattage: dispositif qui tient lieu de pivot quand
l'outil entre en contact avec un arbre ou un billot de bois.
5. Voyant à LED: Voyant éclairant la partie tranchante.
6. Bouchon du réservoir d'huile : permet de fermer le
réservoir d'huile.
7. Indicateur de niveau d'huile: fenêtre permettant de
vérifi er le niveau d'huile de chaîne restant.
8. Poignée avant: Poignée de soutien située sur ou vers
l'avant du carter moteur.
9. Batterie: source d'alimentation de l'unité.
10. Poignée arrière (poignée supérieure): Poignée de
soutien située sur le carter moteur.
11. Crochet: outil permettant de suspendre l'unité au bout
d'une corde etc.
12. Bouton de tension: dispositif permettant d'ajuster la
tension de la chaîne de scie
13. Bouton: bouton permettant de sécuriser le bouton de
tension et le capot latéral
14. Chaîne de scie: chaîne servant d'instrument de coupe.
15. Guide-chaîne: pièce qui soutient et guide la chaîne de
coupe.
16. Capot latéral: capot protégeant le guide-chaîne, la
chaîne, l'embrayage et le pignon pendant l'utilisation
de la chaîne.
17. Chargeur: pour charger la batterie.
18. Trou d'huile: permet de faire l'appoint en huile.
19. Cache-chaîne: dispositif qui recouvre le guide-chaîne
et la chaîne de coupe quand l'outil n'est pas utilisé.
20. Lime: outil permettant d'aff ûter la chaîne de scie.
21. Boulon: boulon servant à maintenir le capot latéral en
place.
22. Clef à six pans: outil servant à desserrer et resserrer le
boulon.
(Traduction des instructions d'origine)
