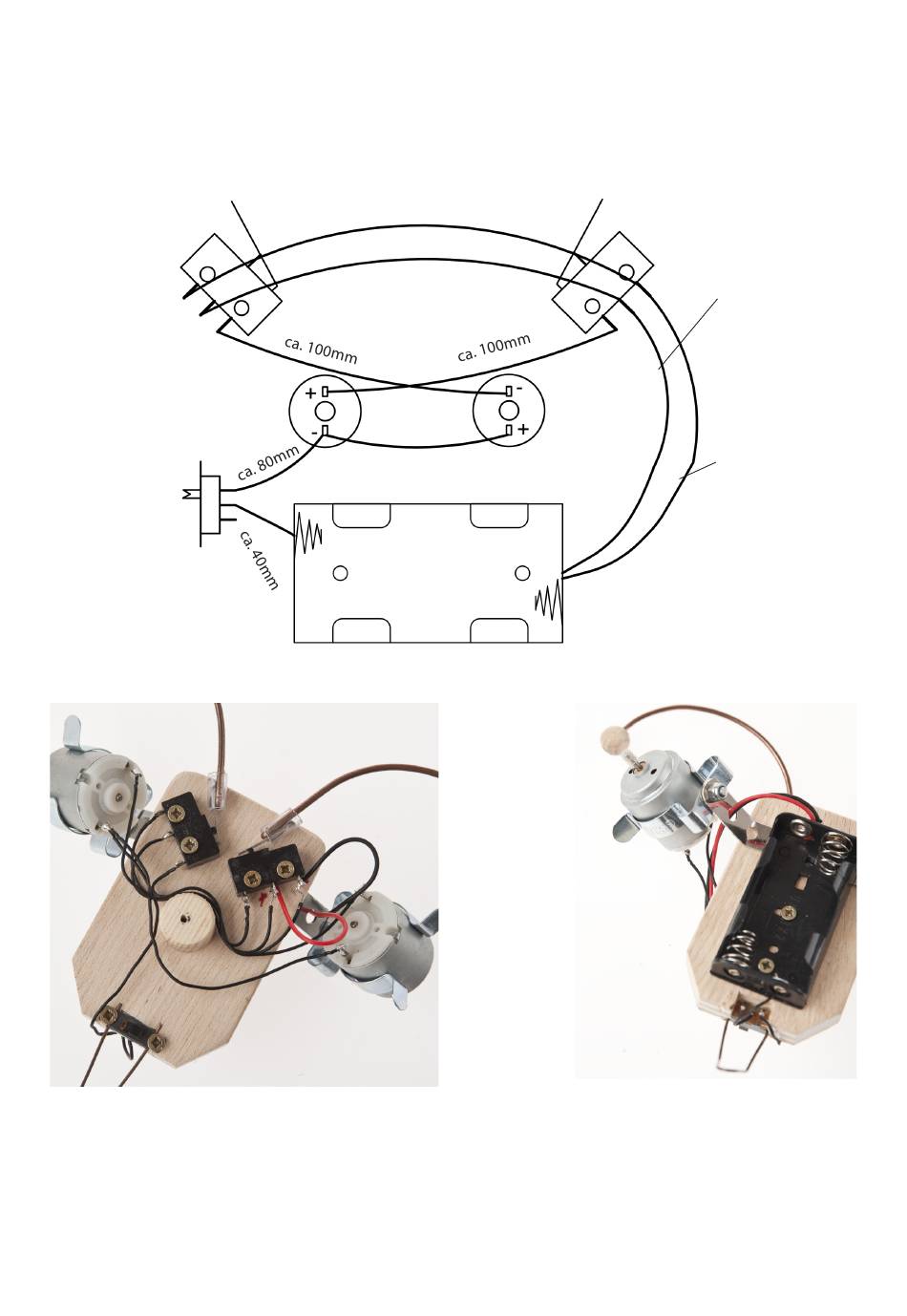

11. Verkabelung nach Schaltplan durchführen.
Man kann die Anschlussdrähte an den Kontakten nur verdrillen, hierzu die Enden der Kabel min. 6-8 mm abisolieren. Hier-
bei auf guten Kontakt der Kabel mit den einzelnen Anschlüssen achten.
Besser die Kabelenden mit den Kontakten verlöten.
Länge der Drähte am Modell abmessen und vom Schaltdraht (14) ablängen. Enden der Zuschnitte wie beschrieben abiso-
lieren.
Kabel vom Batteriehalter durch das freie Loch im Flachstab (rechts, s. Abb. unten!) durchfädeln.
Polung der Motore
gegenpolig!
OBEN
12. Batterien einlegen (Polung beachten!) und Schaltung überprüfen.
Zu Anfang fährt die ROBO-Biene vorwärts. Kommt ein Hindernis wird der gegenüberliegende Motor vom geschalteten
Umschalter umgepolt und dreht nun in die andere Richtung bis der Schalter wieder frei ist.
Ist dies nicht der Fall, alle Kontakte überprüfen.
Dreht das Modell nur im Kreis, ist ein Motor falsch angeklemmt. Motoranschlüsse vertauschen.
4
+-Pol
ca. 60mm
--Pol
ca. 60mm
ca. 100mm
rotes Kabel=+-Pol
schwarzes Kabel=--Pol
UNTEN
