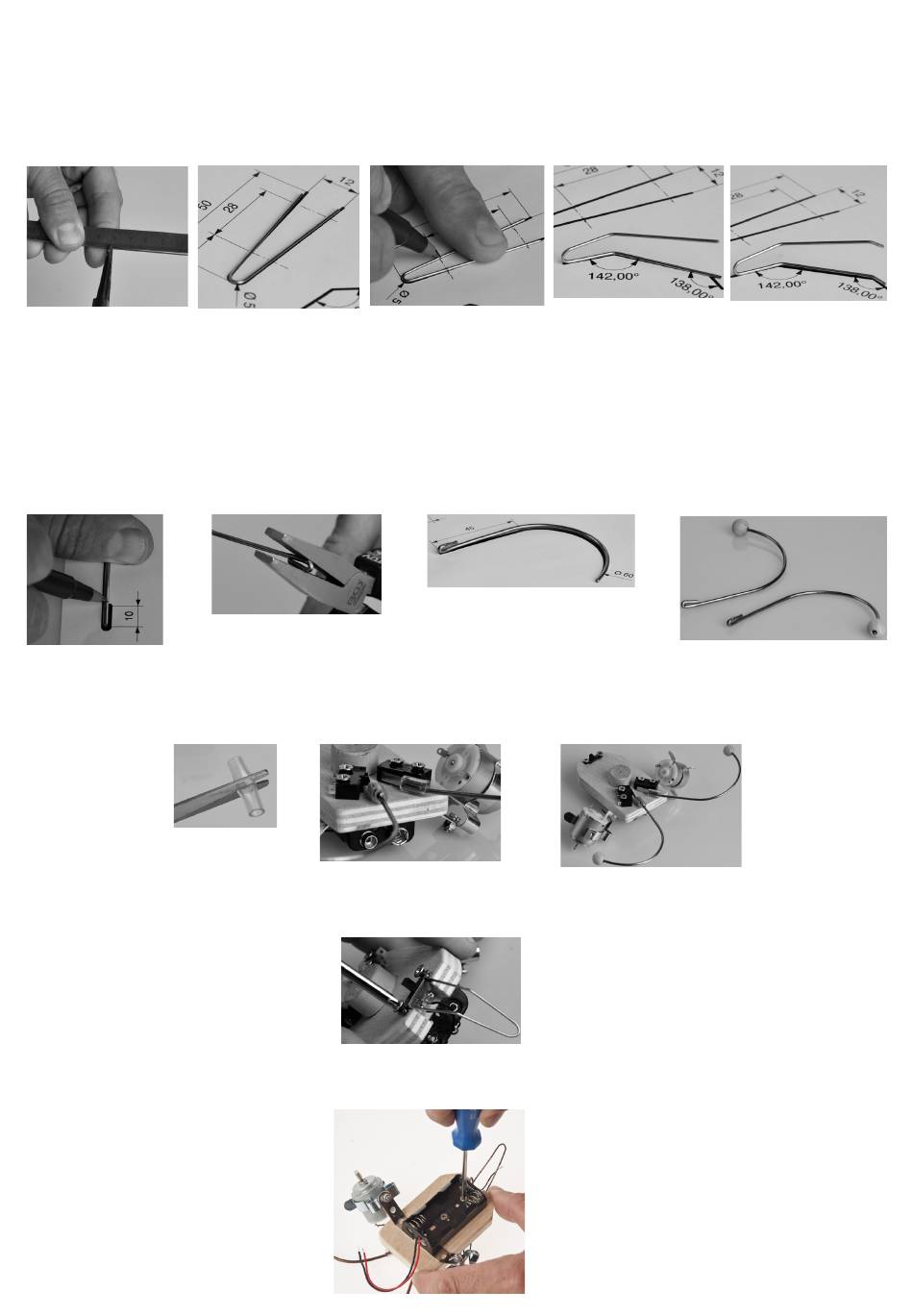

6. Wie abgebildet, mit dem Lineal die Mitte des 1mm-Drahtes (5) markieren, oder die Rundzange direkt ansetzen und Draht
nach Schablone (s. Seite 5) zu einem "V" biegen. Draht auf die Schablone legen und Biegekanten markieren.
Mit einer Kombizange oder im Schraubstock die beiden Winkel biegen (Biegungen auf der Schablone überprüfen!).
7. Wie abgebildet, an einem Ende des 2mm-Drahtes (4) 10mm markieren. Dieses Ende um 180° umbiegen (Schraubstock oder
Kombizange).
Nun im Abstand von ca. 45 mm einen Kreisbogen (ca. Ø 60mm) mit einer Rundzange biegen. Hierzu in kleinen Abständen
die Zange versetzen und immer ein wenig den Draht zum Bogen biegen. Form ständig mit der Schablone vergleichen.
Wichtig: Das 10mm umgebogene Ende muss nach oben zeigen (90° versetzt zum Bogen)!
Überstehenden Draht mit einem Seitenschneider ablängen.
Den zweiten Fühler ebenso biegen.
An den Bogenenden die Holzkugeln (16) mit Alleskleber bündig ankleben.
8. Den dickeren Schlauch (13) halbieren und Zuschnitte auf die abgewinkelten Enden der Fühler schieben. Fühler wie abgebil-
det auf die Metallkontakte der Umschalter schieben.
Hinweis: Schlauch nicht zu weit aufschieben, damit noch die Schaltfunktion der Umschalter gewährleistet ist!
9. 1mm-Bügel hinten unter dem Schiebeschalter befestigen. Hierzu die Schrauben etwas lösen und die Enden der Stütze zwi-
schen Schrauben und Schalter schieben. Schrauben wieder anziehen.
10. Batteriehalter (10) mit zwei Spax 3x12 unter der Grundplatte befestigen. Anschlüsse zeigen nach vorne.
Hierzu den Batteriehalter wie abgebildet aufsetzen und mit einem Vorstecher die Schraubenlöcher vorstechen.
D108948#1
BAUANLEITUNG
3
