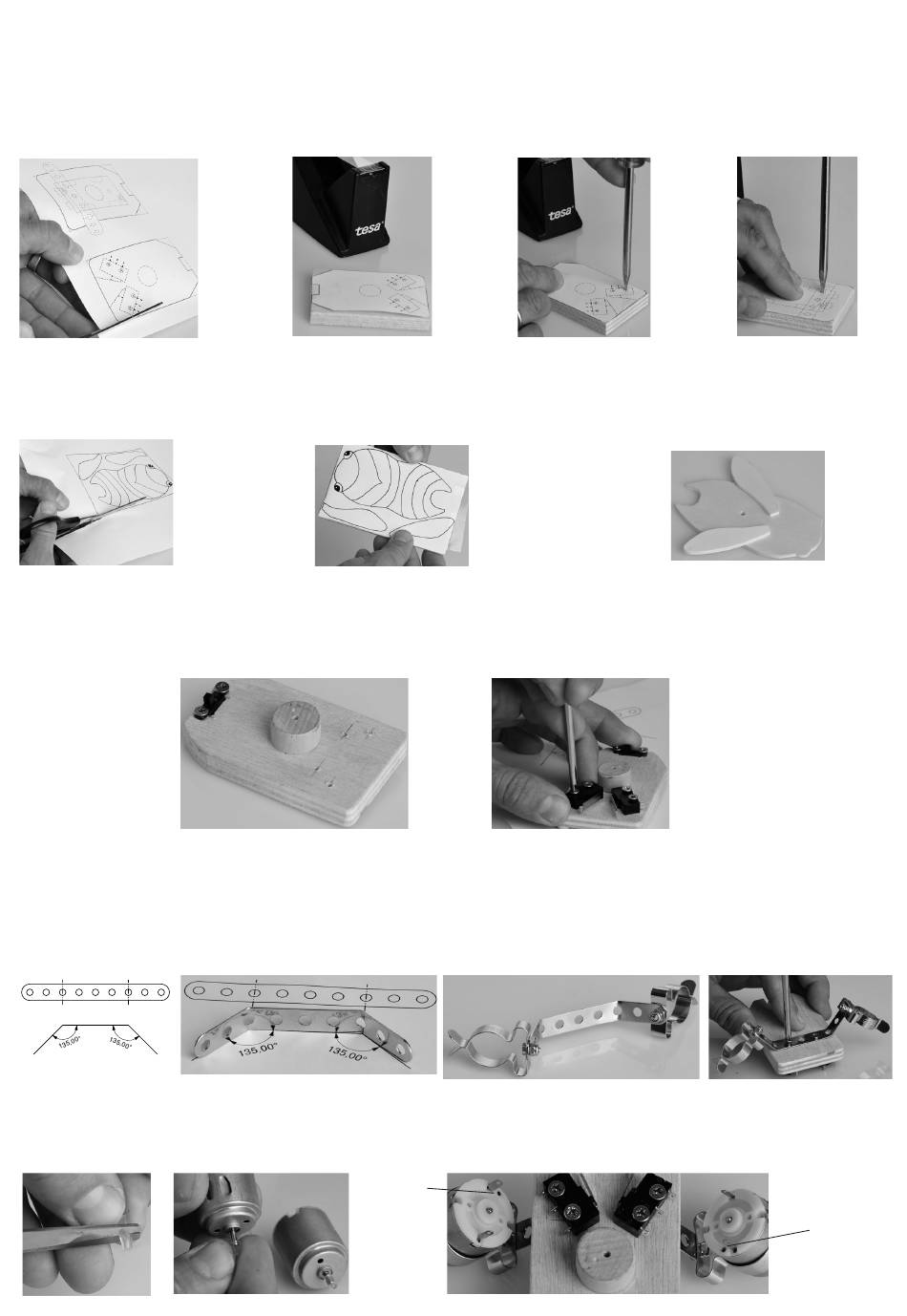

1. Schablonen für die Grundplatte (1/s. Seite 7) ausschneiden. Maße, Lage der Bauteile und Schrauben auf die Ober- und
Unterseite übertragen. Schraubmittelpunkte mit einer Ahle (Vorstecher) markieren.
Aussparung für den Schiebeschalter aussägen. Ecken anschrägen und abrunden. Grundplatte sauber verschleifen.
2. Schablonen für die Abdeckplatte (2/s. Seite 7 = Biene) ausschneiden. Konturen und den Mittelpunkt der Schraube übertra-
gen. Schraubmittelpunkt mit einen 2mm-Handbohrer oder Drillbohrer durchbohren.
Biene und Flügel aussägen. Teile sauber verschleifen und Flügel auf den Körper leimen.
3. Schiebeschalter (7) mit zwei Spax 3x12 von oben in die Aussparung der Grundplatte (1) befestigen.
Das Holzrad (13) ausgemittelt oben aufleimen. Mitte mit Vorstecher markieren.
Die beiden Umschalter jeweils mit zwei Spax 3x12 nach Abbildung befestigen.
4. Flachstab (3) nach Schablone (s. Seite 7) biegen. Hierzu Biegekanten übertragen und im Schraubstock oder mit einer Kom-
bizange auf jeder Seite 45°-50° abwinkeln. Biegung an der Schablone überprüfen.
Nach Abbildung die Federstahlklammern (9) jeweils mit einer Zylinderkopfschraube (M3) und Stoppmutter (M3) am Flach-
stab befestigen.
Anschließend Flachstab mit zwei Spax 3x12 wie abgebildet auf der Unterseite befestigen.
5. Den dünneren Schlauch (11) mit einer Schere halbieren. Je einen Zuschnitt auf die Motorwelle des Motors (6) schieben, so
dass ca. 1 mm übersteht.
Motore in die Federstahlklammern klemmen, so dass die Polung der Motore entgegengesetzt ist.
2
BAUANLEITUNG
+-Pol
+-Pol
