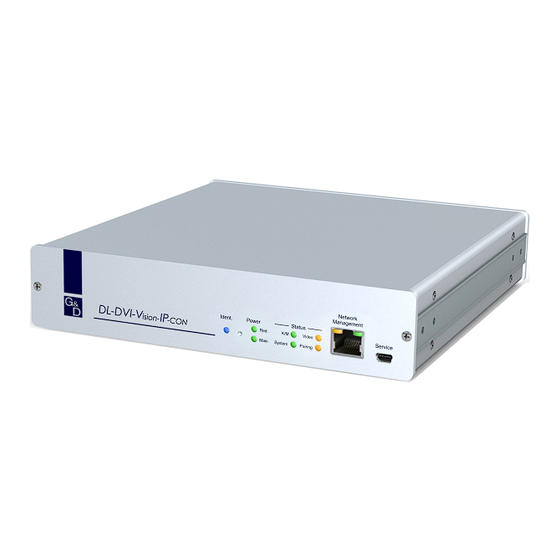

G&D DL-DVI-Vision-IP-Series Installation Und Bedienung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Guntermann & Drunck GmbH
www.gdsys.de
G&D DL-DVI-Vision-IP-Fiber
Installation und Bedienung
DE
Installation and Operating Guide
EN
A9100328-1.00

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für G&D DL-DVI-Vision-IP-Series

Inhaltszusammenfassung für G&D DL-DVI-Vision-IP-Series

  • Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D DL-DVI-Vision-IP-Fiber Installation und Bedienung Installation and Operating Guide A9100328-1.00...

  • Seite 2: Zu Dieser Dokumentation

    Zu dieser Dokumentation Diese Dokumentation wurde mit größter Sorgfalt erstellt und nach dem Stand der Technik auf Korrektheit überprüft. Für die Qualität, Leistungsfähigkeit sowie Marktgängigkeit des G&D-Produkts zu einem bestimmten Zweck, der von dem durch die Produktbeschreibung abgedeck- ten Leistungsumfang abweicht, übernimmt G&D weder ausdrücklich noch still- schweigend die Gewähr oder Verantwortung.

  • Seite 3: Fcc Statement

    FCC Statement The devices named in this manual comply with Part 15 of the FCC Rules. Opera- tion is subject to the following two conditions: (1) the devices may not cause harm- ful interference, and (2) the devices must accept any interference received, including interference that may cause undesired operation.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Die DL-DVI-Vision-IP-Fiber-Serie ..............4 Verwendung als Extender- oder Matrixswitch-Modul ......... 4 Signalübertragung und Übertragungslänge ............5 Lieferumfang ....................5 Installation ....................... 6 Vorbereitung ...................... 6 Installation des Rechnermoduls ................7 Installation des Arbeitsplatzmoduls ..............7 Inbetriebnahme ....................
  • Seite 5 Inhaltsverzeichnis Grundlegende Bedienung der Webapplikation ..........27 Start der Webapplikation ................27 Sicherheitshinweise des Webbrowsers ............27 Benutzerauthentifizierung gegenüber der Webapplikation ......28 Konfigurationseinstellungen ................29 Änderung des Hotkeys ................29 Änderung der OSD-Taste ................30 On-Screen-Display mit doppeltem Tastendruck starten ....... 31 Änderung der Exklusiv-Taste ..............

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch, bevor Sie das G&D-Produkt in Betrieb nehmen. Die Hinweise helfen Schäden am Produkt zu ver- meiden und möglichen Verletzungen vorzubeugen. Halten Sie diese Sicherheitshinweise für alle Personen griffbereit, die dieses Produkt benutzen werden.
  • Seite 7 Sicherheitshinweise Hinweise zum Umgang mit Lithium-Knopfzellen  Dieses Produkt enthält eine Lithium-Knopfzelle. Ein Austausch durch den Anwender ist nicht vorgesehen! VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden.

  • Seite 8: Besondere Hinweise Zum Umgang Mit Laser-Technologie

    Sicherheitshinweise Besondere Hinweise zum Umgang mit Laser-Technologie Die Geräte der DL-DVI-Vision-IP-Fiber -Serie verwenden Baugruppen mit Laser-Tech- nologie, die der Laser-Klasse 1 oder besser entsprechen. Sie erfüllen dabei die Richtlinien gemäß EN 60825-1:2014 sowie U.S. CFR 1040.10 1040.11 Unsichtbare Laserstrahlung, LASER KLASSE 1 Complies with 21 CFR nicht direkt mit optischen EN 60825-1:2014...

  • Seite 9: Die Dl-Dvi-Vision-Ip-Fiber-Serie

    Die DL-DVI-Vision-IP-Fiber-Serie Die DL-DVI-Vision-IP-Fiber-Serie WICHTIG: Die Datenübertragung der Geräte der -Serie ist nicht kompatibel zu G&D-Geräten anderer Serien! An die Arbeitsplatzmodule der DL-DVI-Vision-IP-Fiber -Serie ( DL-DVI-Vision-IP-Fiber-CON schließen Sie den entfernten Arbeitsplatz einer Extender-Strecke an. Den zu bedie- nenden Rechner und optional einen Arbeitsplatz schließen Sie an ein kompatibles Rechnermodul der Vision-IP -Serie an.

  • Seite 10: Signalübertragung Und Übertragungslänge

    Lieferumfang Signalübertragung und Übertragungslänge Die Signalübertragung zwischen dem Rechner- und dem Arbeitsplatzmodul erfolgt komprimiert und verschlüsselt (AES-128) mittels G&Ds -Technologie KVM-over-IP™ über das Gigabit-Ethernet (Layer 3). Bei ausreichend nutzbarer Bandbreite des Gigabit-Ethernets wird das Videosignal mit verlustfreier Videoqualität und nahezu latenzfrei wiedergegeben. Mittels manu- ellem Bandbreiten-Management können Sie die Übertragung an unterschiedliche Bandbreitenanforderungen anpassen (siehe Bandbreite limitieren auf Seite 17).

  • Seite 11: Vorbereitung

    Installation Installation WICHTIG: Die Geräte verwenden Baugruppen mit Laser-Technologie, die der Laser-Klasse 1 entsprechen. Sie erfüllen die Richtlinien gemäß EN 60825-1:2014 sowie U.S. CFR 1040.10 1040.11 Beachten Sie diesbezüglich folgende Sicherheitshinweise:  Blickkontakt mit dem unsichtbaren Laserstrahl vermeiden auf Seite 3 ...

  • Seite 12: Installation

    Installation Installation des Rechnermoduls Installieren Sie ein kompatibles Rechnermodul der digitalen -Serie, wie im Vision-IP Handbuch des Rechnermoduls beschrieben. Installation des Arbeitsplatzmoduls An das Arbeitsplatzmodul schließen Sie den entfernten DL-DVI-Vision-IP-Fiber-CON Arbeitsplatz an. An diesem Arbeitsplatz können Sie den am Rechnermodul ange- schlossenen Rechner bedienen.

  • Seite 13: Monitor Des Arbeitsplatzes Anschließen

    Installation Aktivieren Sie den Generic-HID -Modus (siehe USB-HID-Modus auswählen auf Seite 42), wenn Sie ein anderes USB-Eingabegerät anschließen möchten. Die Daten des USB-Ein- gabegerätes werden in diesem Modus unverändert an das Rechnermodul übertragen. WICHTIG: Bei aktiviertem Generic-HID -Modus kann das OSD mit einer Tastatur an Generic -Buchse nicht bedient werden.

  • Seite 14: Verbindung Mit Dem Gigabit-Ethernet Herstellen

    Installation Verbindung mit dem Gigabit-Ethernet herstellen WICHTIG: Das Gerät verwendet Baugruppen mit Laser-Technologie, die der Laser- Klasse 1 entsprechen. Betrachten Sie die unsichtbare Laserstrahlung niemals mit optischen Instrumenten! HINWEIS: Entfernen Sie die Schutzkappen der Transmission-Schnittstellen und der Kabelstecker. Transmission|Tx: Stecken Sie den LC-Stecker des als Zubehör erhältlichen Glasfaser- kabels ein.

  • Seite 15: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Nach der ordnungsgemäßen Installation der KVM-Extender können diese sofort in Betrieb genommen werden. Beachten Sie folgende Einschaltreihenfolge bei der Erstinbetriebnahme der Module: 1. Schalten Sie das Arbeitsplatzmodul ein. DL-DVI-Vision-IP-Fiber-CON 2. Schalten Sie das Rechnermodul ein. DL-DVI-Vision-IP-Fiber-CPU 3. Schalten Sie den, am Rechnermodul angeschlossenen, Rechner ein. HINWEIS: Die empfohlene Einschaltreihenfolge für die Erstinbetriebnahme stellt sicher, dass die KVM-Extender die Eigenschaften des angeschlossenen Monitors...

  • Seite 16: Ersteinrichtung Der Kvm-Over-Ip™-Verbindung

    Ersteinrichtung der KVM-over-IP™-Verbindung Ersteinrichtung der KVM-over-IP™- Verbindung WICHTIG: Wenn Sie den KVM-Extender als Matrixswitch-Endgerät mit dem IP- Matrixswitch ControlCenter-IP verwenden, können Sie die KVM-over-IP™-Verbindung komfortabel über die Webapplikation des IP-Matrixswitches einrichten (s. Anlei- tung der Webapplikation des IP-Matrixswitches). Die manuelle Konfiguration, wie in diesem Kapitel beschrieben, ist in diesem Fall nicht erforderlich.

  • Seite 17: Kvm-Over-Ip-Verbindung Des Rechnermoduls Konfigurieren

    Ersteinrichtung der KVM-over-IP™-Verbindung WERKSEINSTELLUNG DES ARBEITSPLATZMODULS (CON) IP-Adresse: 172.17.0.11 Netzmaske 255.255.0.0 Local Control Port: 18246 Local Communication Port: 18245 Local Data Port: 18244 Remote Host: 172.17.0.10 Remote Control Port: 18246 HINWEIS: Für den Aufbau der KVM-over-IP -Verbindung durch das Arbeitsplatzmo- dul sind die Angabe der IP-Adresse des Rechnermoduls (Host) sowie die Angabe...

  • Seite 18: Konfiguration Der Netzwerkschnittstelle

    Ersteinrichtung der KVM-over-IP™-Verbindung Konfiguration der Netzwerkschnittstelle So konfigurieren Sie die Netzwerkschnittstelle: 1. Verwenden Sie den Remote-Hotkey Strg zum Aufruf des Rechnermodul-OSD. 2. Wählen Sie die Zeile Network setup und betätigen Sie die Eingabetaste 3. Wählen Sie die Zeile Interfaces und betätigen Sie die Eingabetaste 4.

  • Seite 19: Konfiguration Der Kvm-Over-Ip-Verbindung

    Ersteinrichtung der KVM-over-IP™-Verbindung 4. Erfassen Sie im Abschnitt Main Network folgende Daten: Global Betätigen Sie die -Taste zur Auswahl des Betriebsmodus: preferences:  Static: Verwendung von statischen Einstellungen. Bezug der Einstellungen von einem DHCP-Server.  DHCP: Hostname: Geben Sie den Host-Namen des Gerätes ein. Domain: Geben Sie die Domäne an, welcher das Gerät angehören soll.

  • Seite 20: Kvm-Over-Ip-Verbindung Des Arbeitsplatzmoduls Konfigurieren

    Ersteinrichtung der KVM-over-IP™-Verbindung KVM-over-IP-Verbindung des Arbeitsplatzmoduls konfigurieren Die erforderlichen Konfigurationseinstellungen können Sie direkt am Arbeitsplatz durchführen. HINWEIS: Sie können am Arbeitsplatz mit dem Local Hotkey (Standard: das lokale OSD des Arbeitsplatzmoduls und mit dem Remote Hotkey (Standard: Strg ) das entfernte OSD des Rechnermodus aufrufen und konfigurieren. Während des Startvorgangs des Arbeitsplatzmoduls werden die Einstellungen bei- der Hotkeys angezeigt (siehe Startvorgang auf Seite 10).

  • Seite 21: Konfiguration Der Kvm-Over-Ip-Verbindung

    Ersteinrichtung der KVM-over-IP™-Verbindung 4. Erfassen Sie im Abschnitt folgende Daten: Main Network Global Betätigen Sie die -Taste zur Auswahl des Betriebsmodus: preferences: Verwendung von statischen Einstellungen.  Static:  DHCP: Bezug der Einstellungen von einem DHCP-Server. Hostname: Geben Sie den Host-Namen des Gerätes ein. Domain: Geben Sie die Domäne an, welcher das Gerät angehören soll.

  • Seite 22: Erweiterte Einstellungen Der Kvm-Over-Ip-Verbindung

    Ersteinrichtung der KVM-over-IP™-Verbindung Erweiterte Einstellungen der KVM-over-IP- Verbindung Bandbreite limitieren In der Standardeinstellung verwendet der KVM-Extender die maximal zur Verfü- gung stehende Bandbreite des Gigabit-Ethernets. Mittels manuellem Bandbreiten- Management können Sie die Übertragung an unterschiedliche Bandbreitenanforder- ungen anpassen. So stellen Sie das Bandbreiten-Limit der KVM-over-IP-Verbindung ein: 1.

  • Seite 23: Signale (De)Aktivieren

    Ersteinrichtung der KVM-over-IP™-Verbindung Signale (de)aktivieren In der Standardeinstellung des KVM-Switches werden neben Keyboard-, Video- und Mausdaten auch die Audio-Daten zwischen den Switches übertragen. Zusätzlich können Sie die Übertragung der RS232-Daten aktivieren und alternativ die Übertragung der Audio-Daten deaktivieren. So (de)aktivieren Sie die Übertragung des Audio- bzw. RS232-Signals: 1.

  • Seite 24: Bedienung

    Bedienung Bedienung Den am Rechnermodul DL-DVI-Vision-IP-CPU angeschlossene Rechner können Sie sowohl am entfernten Arbeitsplatz des Arbeitsplatzmoduls als auch am lokalen Arbeitsplatz des Rechnermoduls bedienen. Nach der Inbetriebnahme ist die Bedienung des Rechners für beide Arbeitsplätze freigeschaltet. HINWEIS: Die Monitore des entfernten und des lokalen Arbeitsplatzes zeigen in der Standardeinstellung gleichzeitig immer das gleiche Bild an.
  • Seite 25 Bedienung Sofort nach Betätigung dieser Tastenkombination sind die Eingabegeräte des kon- kurrierenden Arbeitsplatzes deaktiviert. Durch erneutes Ausführen der Tasten- kombination am aktiven Arbeitsplatz, wird die Bedienung des KVM-Extenders wieder für beide Arbeitsplätze freigeschaltet. HINWEIS: Nach Aktivierung der exklusiven Bedienung des KVM-Extenders an einem Arbeitsplatz blinken an der Tastatur des gesperrten Arbeitsplatzes abwech- selnd die Caps Lock- und die Num- sowie Scroll Lock-LEDs.

  • Seite 26: Verwendung Des Reset-Tasters

    Verwendung des Reset-Tasters Verwendung des Reset-Tasters Zwischen der Identification-LED und den Power-LEDs auf der Frontseite des Rech- ner- sowie des Arbeitsplatzmoduls ist der Reset-Taster platziert. Mit diesem Taster ist sowohl die Wiederherstellung der Standardeinstellungen des Moduls als auch die temporäre Deaktierung dessen Netzfilterregeln möglich. HINWEIS: Um die versehentliche Betätigung des Tasters zu vermeiden, ist dieser hinter einer Bohrung in der Frontblende platziert.

  • Seite 27: Temporäre Deaktivierung Der Netzfilterregeln

    Verwendung des Reset-Tasters Temporäre Deaktivierung der Netzfilterregeln Im Auslieferungszustand des KVM-Extenders haben alle Netzwerk-Rechner Zugriff auf die IP-Adresse des Extenders (offener Systemzugang). Über die Webapplikation können Sie Netzfilterregeln erstellen, um den Zugang zum Extender gezielt zu kontrollieren. Sobald eine Netzfilterregel erstellt ist, wird der offene Systemzugang deaktiviert und alle eingehenden Datenpakete mit den Netzfilterregeln verglichen.

  • Seite 28: Konfiguration

    Konfiguration Konfiguration Die Konfiguration des KVM-Extenders kann wahlweise im On-Screen-Display (OSD) oder über die Webapplikation Config Panel durch den Anwender geändert werden:  Das On-Screen-Display wird auf dem Monitor des Arbeitsplatzes angezeigt. Die meisten Konfigurationseinstellungen können Sie im OSD direkt am Arbeitsplatz einstellen.

  • Seite 29: Bedienung Des On-Screen-Displays Am Arbeitsplatz

    Konfiguration Funktion Standardeinstellung Seite Farbe der Informationseinblendung ändern hellgrün Anzeige der Informationseinblendung temporär Transparenz des On-Screen-Displays einstellen mittleres Durchscheinen Automatisches Schließen des OSD nach Inaktivität deaktiviert Position der Informationseinblendung ändern links oben Position des On-Screen-Displays ändern zentriert Die grundlegende Bedienung des On-Screen-Displays (s. Seite 24) und der Webapplikation (s.

  • Seite 30: Aufbau Des On-Screen-Displays

    Konfiguration Aufbau des On-Screen-Displays Nach der Ausführung des Hotkeys wird das OSD auf dem Monitor des Arbeitsplat- zes angezeigt:  Configuration Console setup Local console setup Target setup  System setup Network setup Information Target power turn off  Die Menüansichten des On-Screen-Displays bestehen aus drei Hauptbereichen: Kopfzeile ...

  • Seite 31: Bedienung Des On-Screen-Displays

    Konfiguration Bedienung des On-Screen-Displays Das On-Screen-Display wird mit der Tastatur des Arbeitsplatzes bedient. Nachfol- gend finden Sie eine Auflistung der häufig verwendeten Tasten: Pfeiltasten: Mit den Pfeiltasten (in einigen Menüs auch Hoch Runter Links Rechts ) bewegen Sie die Positionsmarke zwischen verschiedenen Menüeinträgen.

  • Seite 32: Grundlegende Bedienung Der Webapplikation

    Konfiguration Grundlegende Bedienung der Webapplikation Die Webapplikation bietet eine grafische Benutzeroberfläche zur Konfigu- Config Panel ration und Überwachung des KVM-Extenders. Die Webapplikation verwendet die Java Web Start-Technologie. Diese Technologie erlaubt die Ausführung der Java-Anwendung, unabhängig von den Einstellungen und der Java-Kompatibilität des Webbrowsers. HINWEIS: Grundlegende Informationen zu den Systemvoraussetzungen, der erfor- derlichen Konfiguration der Netzwerkschnittstellen der...

  • Seite 33: Benutzerauthentifizierung Gegenüber Der Webapplikation

    Konfiguration Benutzerauthentifizierung gegenüber der Webapplikation Nach der Bestätigung der Zertifikate wird die Login-Maske angezeigt. Config Panel So loggen Sie sich in die Webapplikation ein: 1. Geben Sie in die Login-Maske folgende Daten ein: Benutzername: Geben Sie Ihren Benutzernamen ein. Passwort: Geben Sie das Passwort Ihres Benutzerkontos ein.

  • Seite 34: Konfigurationseinstellungen

    Konfiguration Konfigurationseinstellungen Änderung des Hotkeys Werden auf einem Rechner viele Anwendungsprogramme mit Tastenkombinatio- nen bedient oder verschiedene KVM-Geräte in einer Kaskade verwendet, ist die Zahl der „freien” Tastenkombinationen möglicherweise eingeschränkt. Falls ein Anwendungsprogramm oder ein anderes Gerät innerhalb der Kaskade den gleichen Hotkey verwendet, kann dieser geändert werden.

  • Seite 35: Änderung Der Osd-Taste

    Konfiguration Änderung der OSD-Taste Der Hotkey zum OSD-Aufruf besteht aus mindestens einer Hotkey-Modifiziererta- ste (siehe Änderung des Hotkeys auf Seite 29) und einer zusätzlichen OSD-Taste, die vom Anwender innerhalb eines vorgegebenen Rahmens frei gewählt werden kann. Sowohl die Hotkey-Modifizierertaste Strg als auch die OSD-Taste können von Ihnen verändert werden.

  • Seite 36: On-Screen-Display Mit Doppeltem Tastendruck Starten

    Konfiguration On-Screen-Display mit doppeltem Tastendruck starten Alternativ zum Öffnen des On-Screen-Displays (OSD) mit der Tastenkombination Hotkey+Num bzw. Doppel-Hotkey+Num können Sie das OSD durch die zweifache, auf- einanderfolgende Betätigung einer konfigurierten Taste öffnen. So (de)aktivieren Sie die Aktivierung des On-Screen-Displays mit doppeltem Tastendruck: 1.

  • Seite 37: Änderung Der Exklusiv-Taste

    Konfiguration Änderung der Exklusiv-Taste Nach Betätigung der Tastenkombination für die exklusive Bedienung des Extenders sind die Eingabegeräte des konkurrierenden Arbeitsplatzes deaktiviert. Erst durch erneute Betätigung der Tastenkombination am aktiven Arbeitsplatz, wird die Bedie- nung des KVM-Extenders wieder für beide Arbeitsplätze freigeschaltet. Die Tastenkombination für die exklusive Bedienung besteht aus mindestens einer Hotkey-Modifizierertaste (siehe Änderung des Hotkeys auf Seite 29) und einer zusätzli- chen Exklusiv-Taste, die vom Anwender innerhalb eines vorgegebenen Rahmens frei...

  • Seite 38: Änderung Der Zeitspanne Der Eingabesperre

    Konfiguration Änderung der Zeitspanne der Eingabesperre Wird an einem Arbeitsplatz eine Eingabe per Tastatur oder Maus durchgeführt, sperrt der KVM-Extender automatisch die Eingabegeräte des konkurrierenden Arbeitsplatzes. Die Sperre wird aufgehoben, wenn innerhalb der eingestellten Zeit- spanne der Eingabesperre (Standard: 1 Sekunde) keine weitere Eingabe am aktiven Arbeitsplatz erfolgt.

  • Seite 39: Berechtigung Für Exklusiven Zugriff Des Arbeitsplatzes

    Konfiguration Berechtigung für exklusiven Zugriff des Arbeitsplatzes Erfolgt innerhalb der eingestellten Zeitspanne der automatischen Eingabesperre (Standard: 1 Sekunde) keine Eingabe am aktiven Arbeitsplatz, erlaubt der KVM- Extender in der Standardeinstellung auch dem anderen Arbeitsplatz die Bedienung des Extenders. Wird die Berechtigung für exklusiven Zugriff des Arbeitsplatzes in der Webapplika- tion eingeschaltet, können Anwender an einem solchen Arbeitsplatz mit der Tasten- kombination Hotkey+Druck...

  • Seite 40: Änderung Der Videobetriebsart Der Arbeitsplätze

    Konfiguration 1. Klicken Sie im Strukturbaum auf IP-Extender > [Alle Extender] 2. Doppelklicken Sie das Rechnermodul des zu konfigurierenden KVM- Extenders. 3. Klicken Sie auf den Reiter , falls Sie die Berechtigung für den lokalen Lokal Arbeitsplatz (am -Modul) einstellen möchten. Klicken Sie auf den Reiter , falls Sie die Berechtigung für Remote >...
  • Seite 41 Konfiguration So wählen Sie die Videobetriebsart eines Arbeitsplatzes: 1. Starten Sie das On-Screen-Display mit dem Hotkey (Standard). Strg+Num 2. Wählen Sie die Zeile Console setup und betätigen Sie die Eingabetaste , falls Sie die Videobetriebsart des entfernten Arbeitsplatzes (am -Modul) einstellen möchten.

  • Seite 42: Auswahl Des Edid-Modus Des Kvm-Extenders

    Konfiguration Auswahl des EDID-Modus des KVM-Extenders Die EDID-Informationen (Extended Display Identification Data) eines Monitors infor- mieren die Grafikkarte des angeschlossenen Rechners u. a. über verschiedene techni- sche Eigenschaften des Gerätes. Die Informationen werden vom KVM-Extender üblicherweise unverändert über Enhanced-DDC (Enhanced Display Data Channel) an den Rechner weitergeleitet.

  • Seite 43: Reduzierung Der Farbtiefe Der Zu Übertragenden Bilddaten

    Konfiguration 1. Klicken Sie im Strukturbaum auf IP-Extender > [Alle Extender] 2. Doppelklicken Sie das Rechnermodul des zu konfigurierenden KVM- Extenders. 3. Klicken Sie auf den Reiter Allgemein 4. Wählen Sie im Feld Edid-Profil zwischen folgenden Optionen: [Auto]  automatische Behandlung der EDID-Daten (Standard) ...

  • Seite 44: Verwendung Des Freeze-Modus

    Konfiguration 1. Klicken Sie im Strukturbaum auf IP-Extender > [Alle Extender] 2. Doppelklicken Sie das Rechnermodul des zu konfigurierenden KVM- Extenders. 3. Klicken Sie auf den Reiter Allgemein 4. Wählen Sie im Feld Farbtiefe zwischen folgenden Optionen:  Übertragung der Bilddaten mit einer maximalen Farbtiefe 24 bit von 24 bit (Standard) ...
  • Seite 45 Konfiguration So konfigurieren Sie den Freeze-Modus: 1. Starten Sie das On-Screen-Display mit dem Hotkey (Standard). Strg+Num 2. Wählen Sie die Zeile Console setup und betätigen Sie die Eingabetaste Der Freeze-Modus wird für jeden Videokanal des Arbeitsplatzmoduls separat eingestellt. Bei Multichannel-Geräten können Sie die folgenden Optionen für jeden Videokanal separat eingestellen.

  • Seite 46: Ddc/Ci-Unterstützung (De)Aktivieren

    Konfiguration DDC/CI-Unterstützung (de)aktivieren Die vom DL-DVI-Vision-IP-Fiber -System unterstützten Rechner- und Arbeitsplatzmo- dule wurden vorbereitet, um Monitore mit DDC/CI -Funktion zu unterstützen. DDC/CI -Informationen werden nach Aktivierung der Funktion transparent an den Monitor weitergeleitet, um eine größtmögliche Anzahl an Monitoren zu unterstützen. Die Unterstützung kann jedoch nicht für alle Monitor-Modelle garantiert werden.

  • Seite 47: Usb-Hid-Modus Auswählen

    Konfiguration 1. Klicken Sie im Strukturbaum auf IP-Extender > [Alle Extender] 2. Doppelklicken Sie das Rechnermodul des zu konfigurierenden KVM- Extenders. 3. Klicken Sie auf die Reiter Remote > Allgemein Der Freeze-Modus wird für jeden Videokanal des Arbeitsplatzmoduls separat eingestellt. Bei Multichannel-Geräten können Sie die folgenden Optionen für jeden Videokanal separat eingestellen.
  • Seite 48 Konfiguration Im voreingestellten USB-Tastaturmodus werden die  USB-Tastaturen: PC Standard Tasten des Standard-Tastaturlayouts unterstützt. Bei Einsatz eines Apple Keyboards bzw. Sun Keyboards erlauben spezielle Tastaturmodi die Verwendung der Sondertasten dieser Tastaturen. Die folgende Tabelle listet die unterstützten USB-Tastaturen auf: EINGABEGERÄT EINSTELLUNG PC-Tastatur mit Standard-Tastaturlayout ...
  • Seite 49 Konfiguration  Controller: Der Multimedia-Controller ShuttlePRO v2 wird zur Bedienung verschie- dener Audio- und Videoprogramme genutzt. Ein spezieller USB-Tastaturmodus erlaubt die Verwendung des Controllers zur Bedienung des am Target-Moduls ange- schlossenen Rechners: EINGABEGERÄT EINSTELLUNG Contour ShuttlePRO v2  Contour SP2 An das Arbeitsplatzmodul können Sie eine LK463-kom- ...

  • Seite 50: Unterstützung Für Spezialtastaturen

    Konfiguration So nutzen Sie die Sonderfunktionen des Sun-Keyboards mit einer Standardtastatur: WICHTIG: Nur in den USB-HID-Modes SUN DE SUN US können Sie die Emula- tion der »Solaris Shortcut Keys« nutzen. Falls ein Sun-Keyboard am Arbeitsplatzmodul angeschlossen ist, können die Solaris Shortcut Keys dieser Tastatur nach Aktivierung der Unterstützung verwendet werden.
  • Seite 51 Konfiguration So schalten Sie die Unterstützung für Spezialtastaturen an oder aus: 1. Starten Sie das On-Screen-Display mit dem Hotkey (Standard). Strg+Num 2. Wählen Sie die Zeile Console setup und betätigen Sie die Eingabetaste , falls Sie die Unterstützung einer Spezialtastatur für den entfernten Arbeitsplatz -Modul) einstellen möchten.

  • Seite 52: Änderung Des Scancode-Sets Einer Ps/2-Tastatur

    Konfiguration Änderung des Scancode-Sets einer PS/2-Tastatur Wird eine Taste der PS/2-Tastatur gedrückt, sendet der Tastaturprozessor ein Datenpaket, das als Scancode bezeichnet wird. Es gibt zwei gebräuchliche Scan- code-Sets (Sets 2 und 3), die verschiedene Scancodes beinhalten. Der KVM-Extender interpretiert in der Standardeinstellung alle Eingaben einer PS/2- Tastatur mit dem Scancode-Set 2.
  • Seite 53 Konfiguration 1. Klicken Sie im Strukturbaum auf IP-Extender > [Alle Extender] 2. Doppelklicken Sie das Rechnermodul des zu konfigurierenden KVM- Extenders. 3. Klicken Sie auf den Reiter , falls Sie die das Scancode-Set für den Lokal lokalen Arbeitsplatz (am -Modul) einstellen möchten. Klicken Sie auf den Reiter , falls Sie das Scancode-Set Remote >...

  • Seite 54: Tastatur Für Start Des Arbeitsplatzmoduls Erforderlich

    Konfiguration Tastatur für Start des Arbeitsplatzmoduls erforderlich In der Standardeinstellung startet das Arbeitsplatzmodul auch bei fehlender Tasta- tur. Alternativ kann das Arbeitsplatzmodul den Startvorgang bei fehlender Tastatur mit einem entsprechenden Hinweis unterbrechen. Sobald Sie eine Tastatur an das Arbeitsplatzmodul anschließen, wird der Startvorgang fortgesetzt. So konfigurieren Sie das Startverhalten bei fehlender Tastatur des Arbeitsplatzmoduls: 1.

  • Seite 55: Wartezeit Des Bildschirmschoners Einstellen

    Konfiguration Wartezeit des Bildschirmschoners einstellen Der Bildschirmschoner schaltet nach einer von Ihnen einstellbaren Zeit der Inaktivi- tät des Benutzers die Bildschirmanzeige am Arbeitsplatz ab. HINWEIS: Diese Einstellung ist unabhängig von den Bildschirmschoner-Einstel- lungen des am Rechnermodul angeschlossenen Rechners. So stellen Sie die Wartezeit des Bildschirmschoners ein: 1.

  • Seite 56: Tastaturlayout Für Eingaben Innerhalb Des Osds Auswählen

    Konfiguration Tastaturlayout für Eingaben innerhalb des OSDs auswählen Werden bei der Eingabe von Zeichen auf der Tastatur des Arbeitsplatzes andere Zeichen im On-Screen-Display angezeigt, ist das eingestellte Tastaturlayout der Tastatur nicht zutreffend. Stellen Sie in diesem Fall fest, welchem Tastaturlayout die angeschlossene Tastatur entspricht und konfigurieren Sie dieses anschließend in den Einstellungen des Arbeitsplatzmoduls.

  • Seite 57: Wiederherstellung Der Standardeinstellungen

    Konfiguration Wiederherstellung der Standardeinstellungen HINWEIS: Diese Funktion kann ausschließlich über die Webapplikation ausge- führt werden. Mit dieser Funktion werden die Standardeinstellungen des KVM-Extenders wieder- hergestellt. Nach dem Ausführen der Funktion sind die auf Seite 23 aufgeführten Standardeinstellungen des KVM-Extenders wieder aktiv. So stellen Sie die Standardeinstellungen wieder her: HINWEIS: Öffnen Sie das lokale OSD des Arbeitsplatzmoduls mit dem...

  • Seite 58: Farbe Der Informationseinblendung Ändern

    Konfiguration Farbe der Informationseinblendung ändern Informationseinblendungen werden standardmäßig in hellgrün angezeigt. Im per- sönlichen Profil können Sie die Farbe dieser Einblendungen anpassen. Neben der Standardfarbe light green (hellgrün) werden folgende Farben unterstützt: (schwarz) (dunkelrot) black dark red green (grün) dark yellow (dunkelgelb) (dunkelblau) (violett)

  • Seite 59: Anzeige Der Informationseinblendung

    Konfiguration Anzeige der Informationseinblendung Informationseinblendungen erfolgen temporär (5 Sekunden) in der linken, oberen Ecke. TIPP: Ist die temporäre Informationseinblendung aktiv, können Sie mit der Tastenkombination Strg+Feststelltaste jederzeit eine Wiederholung der Einblen- dung erreichen. Alternativ zur temporären Einblendung kann die Informationseinblendung perma- nent erfolgen oder ausgeschaltet werden.

  • Seite 60: Transparenz Des On-Screen-Displays Einstellen

    Konfiguration Transparenz des On-Screen-Displays einstellen In der Standardeinstellung wird das On-Screen-Display (OSD) mit einer mittleren Transparenz über dem Bildschirminhalt angezeigt. Den durch das OSD überlager- ten Teil des Bildschirminhalts können Sie „durch“ das OSD erkennen. Die Transparenzstufe können Sie einstellen oder ausschalten. So stellen Sie die Transparenzstufe des On-Screen-Displays ein: 1.

  • Seite 61: Automatisches Schließen Des Osd Nach Inaktivität

    Konfiguration Automatisches Schließen des OSD nach Inaktivität Falls gewünscht, können Sie einstellen, dass das OSD automatisch nach Ablauf einer Zeitspanne der Inaktivität geschlossen wird. Den Zeitraum der Inaktivität können Sie im Bereich von Sekunden festlegen. HINWEIS: Zum Deaktivieren der Funktion geben Sie die Ziffer ein.

  • Seite 62: Position Der Informationseinblendung Ändern

    Konfiguration Position der Informationseinblendung ändern In der Standardeinstellung erfolgen die Informationseinblendungen links oben auf dem Bildschirm des Arbeitsplatzes. Die Position der Einblendung können Sie nach Ihren Wünschen anpassen. So ändern Sie die Position der Informationseinblendung: 1. Starten Sie das On-Screen-Display mit dem Hotkey Strg+Num (Standard).

  • Seite 63: Weiterführende Informationen

    Weiterführende Informationen Weiterführende Informationen Unterstützung beliebiger Grafikauflösungen Grundsätzlich unterstützt das -System in der Vollbild-Betriebsart jede DL-DVI-Vision-IP Auflösung, die über eine Single-Link-Schnittstelle gemäß DVI-Spezifikation 1.0 übertragen werden kann. Dies betrifft vor allem die Pixelrate, die zwischen 25 und 165 MHz liegen darf. Für die üblichen Timingstandards VESA DMT und VESA SMT sind somit Auflö- sungen zwischen 640 ×...

  • Seite 64: Ermittlung Der Netzwerkeinstellungen Über Den Service-Port

    Weiterführende Informationen Damit der am Rechnermodul ( ) angeschlossene Rechner DL-DVI-Vision-IP-Fiber-CPU schon während des Bootvorgangs Zugriff auf die Eigenschaften des entfernten Monitors hat, ist eine Cache-Funktion in den KVM-Extender integriert. Auch wenn das Rechner- oder das Arbeitsplatzmodul ausgeschaltet oder nicht miteinander ver- bunden sind, stehen entweder die Eigenschaften des zuletzt angeschlossenen Moni- tors oder die Werksvorgabe des KVM-Extenders zu Verfügung.

  • Seite 65: Einrichten Einer Verbindung Im Terminalemulationsprogramm

    Weiterführende Informationen Einrichten einer Verbindung im Terminalemulationsprogramm So richten Sie die Verbindung im Terminalemulationsprogramm ein: 1. Starten Sie ein beliebiges Terminalemulationsprogramm (beispielsweise Tera Term oder PuTTY). 2. Erstellen Sie eine neue Verbindung im Terminalemulationsprogramm und erfas- sen Sie folgende Verbindungseinstellungen: ...

  • Seite 66: Pin-Belegung Der Rs232-Buchse/Schnittstelle

    Weiterführende Informationen Pin-Belegung der RS232-Buchse/Schnittstelle Die Pin-Belegungen des RS232-Steckers sowie der -Buchse zeigen die folgenden Abbildungen: Arbeitsplatzmodul Rechnermodul RS232-Stecker RS232-Buchse Die Tabelle zeigt die Zuordnung der verschiedenen Leitungen der Datenverbindung zu den entsprechenden Pins auf: Pin-Nr. Leitung Arbeitsplatz- Rechner- modul modul DCD (Data Carrier Detect) Eingang...

  • Seite 67: Statusanzeigen

    Statusanzeigen Statusanzeigen Die LEDs an den Front- und Rückseiten des Rechner- und des Arbeitsplatzmoduls geben Ihnen die Möglichkeit, den Betriebsstatus des KVM-Extenders jederzeit zu kontrollieren. Bedeutung der LEDs an der Frontseite Bereich Farbe Status Bedeutung Ident. Ident. blau Leuchtet, sobald die LED über die Webappli- kation aktiviert wurde.

  • Seite 68: Bedeutung Der Leds An Der Rückseite

    Statusanzeigen Bereich Farbe Status Bedeutung Network links gelb Verbindung zur Gegenstelle hergestellt. Management Verbindung zur Gegenstelle nicht herge- stellt. rechts grün Verbindung zur Gegenstelle hergestellt. Verbindung zur Gegenstelle nicht herge- stellt. Bedeutung der LEDs an der Rückseite Bereich Status Bedeutung Transmission gelb Kommunikation mit Gegenstelle hergestellt.

  • Seite 69: Technische Daten

    Technische Daten Technische Daten Allgemeine Eigenschaften der Serie DL-DVI-VISION-IP-SERIE Schnittstellen für Monitor:  siehe spezifische Eigenschaften entfernten Arbeitsplatz PS/2-Tastatur/Maus: 2 × PS/2-Buchse USB-Tastatur/Maus: 2 × USB-A-Buchse Generic-HID: 1 × USB-A-Buchse Audio: 3,5-mm-Klinkenbuchse (Speaker) 3,5-mm-Klinkenbuchse (Micro In) RS232: 1 × RS232-Stecker Sonstige Network Management: 1 ×...
  • Seite 70 Technische Daten DL-DVI-VISION-IP-SERIE Hauptstrom- Typ: internes Netzteil versorgung Anschluss: Kaltgerätestecker (IEC-320 C14) Spannung: AC100-240V/60-50Hz redundante Strom- Typ: externes Netzteil versorgung Anschluss: miniDIN-4 Power-Buchse Spannung: +12VDC 65 · G&D DL-DVI-Vision-IP-Fiber...

  • Seite 71: Spezifische Eigenschaften Der Geräte

    Technische Daten Spezifische Eigenschaften der Geräte DL-DVI-VISION-IP-FIBER-AR-CON Schnittstelle für Monitor: 1 × DL-DVI-D-Buchse entfernten Arbeitsplatz Schnittstellen zur KVM, Audio und RS232: 1 × LC-Duplex-Buchse Gegenstelle Stromaufnahme Hauptstromversorgung: 100-240 VAC, 60-50Hz, 0.3-0.2 A 12 VDC/1.2 A redundante Stromversorgung: Gehäuse Material: Aluminium eloxiert Dimensionen (B ×...

  • Seite 72: Eigenschaften Der Übertragungsmodule

    Technische Daten Eigenschaften der Übertragungsmodule MULTIMODE-ÜBERTRAGUNGSMODUL Datenübertragung Art: Lichtwellenleiter (2 Glasfasern) Schnittstellentyp: LC-Duplex Kabellänge (max.) Multimode 50/125 μm, 550 Meter (Fasern mit 500 MHz*km), Klasse OM2: 500 Meter (Fasern mit 400 MHz*km) Multimode 62,5/125 μm, 220 Meter (Fasern mit 160 MHz*km), Klasse OM1: 275 Meter (Fasern mit 200 MHz*km) Leistungsdaten...
  • Seite 74 About this manual This manual has been carefully compiled and examined to the state-of-the-art. G&D neither explicitly nor implicitly takes guarantee or responsibility for the qual- ity, efficiency and marketability of the product when used for a certain purpose that differs from the scope of service covered by this manual.
  • Seite 75 FCC Statement The devices named in this manual comply with Part 15 of the FCC Rules. Opera- tion is subject to the following two conditions: (1) the devices may not cause harm- ful interference, and (2) the devices must accept any interference received, including interference that may cause undesired operation.
  • Seite 76 Table of contents Table of contents Safety instructions .................... 1 The DL-DVI-Vision-IP-Fiber series ..............4 Use as extender or matrix switch module ............4 Signal transmission and transmission length ............5 Package contents ....................5 Installation ....................... 6 Preparation ......................6 Installing the computer module ................
  • Seite 77 Table of contents Basic operation of the web application ............. 27 Starting the web application ............... 27 Security advice for web browsers ..............27 User authentication against the web application .......... 28 Configuration settings ..................29 Changing hotkeys ..................29 Changing the OSD key ................

  • Seite 78: Safety Instructions

    Safety instructions Safety instructions Please read the following safety instructions carefully before you start operating the G&D product. The instructions well help in avoiding damages to the product and in preventing possible injuries. Keep this manual handy for all persons who will be using this product. Follow all warnings or operating instructions which are on the device or stated in this user manual.
  • Seite 79 Safety instructions Instructions on how to handle Lithium button cells  This product contains a lithium button cell. It is not intended to be replaced by the user! CAUTION: Risk of explosion if the battery is replaced by an incorrect battery type. Dispose of used batteries in an environmentally friendly manner.
  • Seite 80 Safety instructions Special advices for dealing with laser technology The devices of the DL-DVI-Vision-IP-Fiber series use components with laser technology which comply with laser class 1 or better. They meet the requirements according to EN 60825-1:2014 as well as U.S. CFR 1040.10 1040.11 Invisible laser beam, avoid Class 1 Laser Product...

  • Seite 81: The Dl-Dvi-Vision-Ip-Fiber Series

    The DL-DVI-Vision-IP-Fiber series The DL-DVI-Vision-IP-Fiber series IMPORTANT: Data transmission of devices of the series is not compatible to G&D devices of other series! The remote console of an extender line is connected to an user module of the DL-DVI-Vision-IP-Fiber series ( DL-DVI-Vision-IP-Fiber-CON ).

  • Seite 82: Signal Transmission And Transmission Length

    Package contents Signal transmission and transmission length G&D’s technology makes it possible to transmit signals between the KVM-over-IP™ computer and the user module compressed and encrypted (AES-128) using Gigabit Ethernet (Layer 3). If the bandwidth of the Gigabit Ethernet is sufficient, the video signal is reproduced in a loss-free video quality and almost without any latency.

  • Seite 83: Installation

    Installation Installation IMPORTANT: The devices use components with laser technology which comply with laser class 1. They meet the requirements in accordance to EN 60825-1:2014 as well as U.S. CFR 1040.10 1040.11 Consider the following safety guidelines regarding this matter: ...

  • Seite 84: Installing The Computer Module

    Installation Installing the computer module Install a compatible computer module of the digital series as described in the Vision manual of the computer module. Installing the user module The remote console is connected to the user module. The DL-DVI-Vision-IP-Fiber-CON computer connected to the computer module can be operated from this console. Establishing a connection to a local management network NOTE: If desired, connect this network interface to a local network.
  • Seite 85 Installation Activate the generic HID mode (see Selecting the USB-HID mode on page 42) if you want to connect another USB input device. In this mode, any data of the USB input device is not altered when transmitted to the computer module. IMPORTANT: If the generic HID...

  • Seite 86: Establishing The Power Supply

    Installation Establishing a connection to the Gigabit Ethernet IMPORTANT: The device uses components with laser technology which comply with laser class 1. Never stare directly into the beam when wearing optical instruments! NOTE: Remove the protection caps from the Transmission interfaces and the cable plugs.

  • Seite 87: Start-Up

    Start-up Start-up After the proper installation of the KVM extenders they can be immediately put into operation. Mind the following activation sequence when starting the modules: 1. Turn on the user module DL-DVI-Vision-IP-Fiber-CON 2. Turn on the computer module DL-DVI-Vision-IP-Fiber-CPU 3.

  • Seite 88: Establishing A Kvm-Over-Ip™ Connection For The First Time

    Establishing a KVM-over-IP™ connection for the first time Establishing a KVM-over-IP™ connection for the first time IMPORTANT: If you use the KVM extender as a matrix module with the IP matrix switch ControlCenter IP , you can conveniently set up the KVM-over-IP™...

  • Seite 89: Configuring A Kvm-Over-Ip Connection Of A Computer Module

    Establishing a KVM-over-IP™ connection for the first time DEFAULT SETTING OF THE USER MODULE (CON) IP address: 172.17.0.11 Netmask 255.255.0.0 Local control port: 18246 Local communication port: 18245 Local data port: 18244 Remote host: 172.17.0.10 Remote control port: 18246 NOTE: IP address of the computer module (host) as well as the control port...

  • Seite 90: Configuring The Network Interface

    Establishing a KVM-over-IP™ connection for the first time Configuring the network interface How to configure the network interface: 1. Use the remote hotkey Ctrl to open the OSD of computer module. 2. Select the entry Network setup and press Enter 3.

  • Seite 91: Configuring A Kvm-Over-Ip Connection

    Establishing a KVM-over-IP™ connection for the first time 4. Enter the following data under Main Network Global Press to select the global preferences: preferences: uses static settings.  Static: obtains settings from a DHCP server.  DHCP: Hostname: Enter the device hostname. Domain: Enter the domain the device is to belong to.

  • Seite 92: Configuring A Kvm-Over-Ip Connection Of A User Module

    Establishing a KVM-over-IP™ connection for the first time Configuring a KVM-over-IP connection of a user module You can carry out the required configuration settings directly on the console. NOTE: Use the local hotkey (default: ) to open the local OSD to configure the network interface of the user module, or use the remote hotkey (default:...

  • Seite 93: Configuring A Kvm-Over-Ip Connection

    Establishing a KVM-over-IP™ connection for the first time 4. Enter the following data under Main Network Global Press to select the global preferences: preferences:  Static: uses static settings.  DHCP: obtains settings from a DHCP server. Hostname: Enter the device hostname. Domain: Enter the domain the device is to belong to.

  • Seite 94: Extended Settings Of Kvm-Over-Ip Connection

    Establishing a KVM-over-IP™ connection for the first time Extended settings of KVM-over-IP connection Limiting the bandwidth By default, the KVM extender uses the maximum available bandwidth of a Gigabit Ethernet. By means of manual bandwidth management you can adapt the transmis- sion to different bandwidth requirements.

  • Seite 95: (De)Activating Signals

    Establishing a KVM-over-IP™ connection for the first time (De)Activating signals By default, the KVM switch transfers not only keyboard, video and mouse data but also audio data between switches. In addition, you can enable the transmission of RS232 data and, alternatively, disable the transmission of audio data.

  • Seite 96: Operation

    Operation Operation The computer connected to the computer module ( DL-DVI-Vision-IP-CPU ) can be oper- ated at the remote console of the user module as well as at the local console of the computer module. After their initiation, both consoles are enabled to operate the computer. NOTE: The monitors of the remote and the local console of the KVM extender always display the same image at the same time.
  • Seite 97 Operation Immediately after pressing this hotkey, the input devices of the concurrent console are deactivated. By pressing the hotkey again at the active console, users at both consoles are again able to operate the KVM extender. NOTE: After the exclusive operation of the KVM extender has been activated at one console, the Caps Lock, Num as well as the Scroll Lock LEDs are blinking alter- nately at the keyboard of the locked console.

  • Seite 98: Using The Reset Button

    Using the Reset button Using the Reset button The Reset button is located between the Identification LED and the Power LEDs on the front panel of the computer module and the user module. This button enables you to reset the default settings as well as to temporarily deacti- vate the netfilter rules.

  • Seite 99: Temporarily Deactivating The Netfilter Rules

    Using the Reset button Temporarily deactivating the netfilter rules In the default status of the KVM extender, all network computers have access to the extender’s IP address (open system access). The web application enables you to create netfilter rules to control access to the extender.

  • Seite 100: Configuration

    Configuration Configuration The configuration of the KVM extender can be changed either using the on-screen display (OSD) or the web application Config Panel  The on-screen display is shown on the console monitor. Most configuration settings can be changed directly on the OSD of the console. ...

  • Seite 101: Operating The On-Screen Display At The Console

    Configuration Function Default setting Page Changing the colour of the information display light green Information display temporary Adjusting the transparency of the on-screen display average transparency Automatic closing of the OSD after inactivity disabled Changing the position of the information dispaly left upper corner Changing the position of the on-screen display centred...

  • Seite 102: Layout Of The On-Screen Display

    Configuration Layout of the on-screen display After pressing the hotkeys, the OSD is displayed on the console monitor:  Configuration Console setup Local console setup Target setup  System setup Network setup Information Target power turn off  The on-screen display consists of three parts: Header ...

  • Seite 103: Operating The On-Screen Display

    Configuration Operating the on-screen display The on-screen display is operated with the console keyboard. The following table shows you a list of frequently used keys: Arrow keys: Press the arrow keys Down (in some menus also Left ) to move the cursor between the different menu items. Right Enter: Use this key to confirm inputs of open a submenu.

  • Seite 104: Basic Operation Of The Web Application

    Configuration Basic operation of the web application web application provides a graphical user interface to configure and Config Panel monitor the KVM extender. The web application uses the Java Web Start technology. This technology allows the execution of the Java application, regardless of the settings and the Java compatibil- ity of the web browser.

  • Seite 105: User Authentication Against The Web Application

    Configuration User authentication against the web application After the certificates are authenticated, the login box opens. Config Panel How to log on to the web application: 1. Enter the following data in the login box: Username: Enter your username. Password: Enter your user account password.

  • Seite 106: Configuration Settings

    Configuration Configuration settings Changing hotkeys If many applications that use hotkeys are operated on one computer or if different KVM devices are used in one cascade, the number of available hotkeys might be restricted. In case an application or another device used within the cascade use the same hot- key, the hotkey can be changed.

  • Seite 107: Changing The Osd Key

    Configuration Changing the OSD key The hotkey to open the OSD consists of at least one hotkey modifier (see Changing hotkeys on page 29) and an additional OSD key. You can freely select these keys from a number of selectable keys. You can change both the hotkey modifier Ctrl and the OSD key...

  • Seite 108: Opening The On-Screen Display Via Double Keypress

    Configuration Opening the on-screen display via double keypress As an alternative to opening the on-screen display (OSD) with the hotkey Hot- key+Num Double hotkey+Num you can also open the OSD by pressing a configured key twice. How to enable/disable the activation of the on-screen display via double key- press: 1.

  • Seite 109: Changing The Exclusive Key

    Configuration Changing the exclusive key After pressing the hotkey for the exclusive operation of the extender the input devices of the concurrent console are disabled. Only after pressing the hotkey again at the active console the KVM extender can again be operated by both consoles. The hotkey for the exclusive operation consists of at least one hotkey modifier (see Changing hotkeys on page 29) and an exclusive key.

  • Seite 110: Changing The Time Span Of The Input Lock

    Configuration Changing the time span of the input lock When carrying out keyboard or mouse inputs at a console, the KVM extender auto- matically locks the input devices of the concurrent console. The lock is lifted if no input is made at the active console within the adjusted timing of the input lock (default: 1 second).

  • Seite 111: Right For Exclusive Access To The Console

    Configuration Right for exclusive access to the console If no inputs are made at the active console during the adjusted time span of the auto- matic input lock (default: 1 second), the default settings of the KVM extender permit the other console to operate the extender. If the function right for exclusive console access is activated in the web application, you are able to operate the KVM extender exclusively by pressing the hotkey Hot-...

  • Seite 112: Changing The Video Mode Of Consoles

    Configuration 1. Click on on the directory tree. IP Extenders > [All Extenders] 2. Double-click the computer module of the KVM extender to be configured. 3. Click on the tab if you want to adjust the right for the local console (at Local module).
  • Seite 113 Configuration How to select the video mode of a console: 1. Press Ctrl+Num (default) to open the on-screen display. 2. Select the row and press if you want to adjust the video Console setup Enter mode for the remote console (at the module).

  • Seite 114: Selecting The Edid Mode Of The Kvm Extender

    Configuration Selecting the EDID mode of the KVM extender EDID information (Extended Display Identification Data) of a monitor informs the gra- phics card of a connected computer about different technical device features. The information is usually transmitted via Enhanced-DDC (Enhanced Display Data Chan- nel) and without any alteration between KVM extender and computer.

  • Seite 115: Reducing The Colour Depth Of The Image Data To Be Transmitted

    Configuration 1. Click on on the directory tree. IP Extenders > [All Extenders] 2. Double-click the computer module of the KVM extender to be configured. 3. Click the tab. General 4. Under Edid profile select one of the following options: [Auto] ...

  • Seite 116: Freeze Mode

    Configuration 1. Click on on the directory tree. IP Extenders > [All Extenders] 2. Double-click the computer module of the KVM extender you want to con- figure. 3. Click on the tabs General 4. Under Color depth select one of the following options: ...
  • Seite 117 Configuration How to configure the Freeze mode: 1. Press Ctrl+Num (default) to open the on-screen display. 2. Select the row Console setup and press Enter The Freeze mode is adjusted separately for each video channel of the user module. The following options can be adjusted separately for each video channel of multi-channel devices.

  • Seite 118: Enabling Or Disabling Ddc/Ci Support

    Configuration Enabling or disabling DDC/CI support The computer and user modules supported by the DL-DVI-Vision-IP-Fiber system are ready to support monitors with DDC/CI functionality. After the function has been activated, the DDC/CI information is transparently for- warded to the monitor in order to support as many monitors as possible. However, we cannot guarantee the support for all monitors.

  • Seite 119: Selecting The Usb-Hid Mode

    Configuration 1. Click on on the directory tree. IP Extenders > [All Extenders] 2. Double-click the computer module of the KVM extender you want to con- figure. 3. Click on the tabs Remote > General The Freeze mode is adjusted separately for each video channel of the user module. The following options can be adjusted separately for each video channel of multi-channel devices.
  • Seite 120 Configuration The default USB keyboard mode supports the keys of the  USB keyboards: PC default default keyboard layout. When using an Apple keyboard or a Sun keyboard special keyboard modes allow you to use the special keys of these keyboards. The following table lists the supported USB keyboards: INPUT DEVICE SETTING...
  • Seite 121 Configuration The multimedia controller is used to operate various audio  Controller: ShuttlePRO v2 and video programs. A special USB keyboard mode lets you use the controller to operate the computer connected to the target module: INPUT DEVICE SETTING Contour ShuttlePRO v2 ...
  • Seite 122 Configuration How to use the special functions of Sun keyboards at a standard keyboard: IMPORTANT: You can use the emulation of »Solaris Shortcut Keys« only in the USB modes SUN DE SUN US If the user module is provided with a Sun Keyboard, you can use Solaris Shortcut Keys after enabling their support.

  • Seite 123: Support Of Special Keyboards

    Configuration Support of special keyboards The KVM extender supports special functions of some special keyboards. Enable the support of such keys if you want to use them at the console. How to enable or disable the support for special keyboards: 1.

  • Seite 124: Changing The Scancode Set Of Ps/2 Keyboards

    Configuration Changing the scancode set of PS/2 keyboards If you press a key at the PS/2 keyboard, the keyboard processor sends a data packet that is called scan code. The two common scancode sets (sets 2 and 3) contain differ- ent scancodes.

  • Seite 125: Keyboard Required To Start The User Module

    Configuration Keyboard required to start the user module In the default settings, the user module starts even without a keyboard. As an alter- native, the user module can interrupt the starting process when no keyboard is con- nected. After you connect a keyboard to the user module, the starting process is continued.

  • Seite 126: Adjusting The Waiting Period Of The Screensaver

    Configuration Adjusting the waiting period of the screensaver The screensaver turns off the display of the console after the user has been inactive for a defined period of time. NOTE: This setting does not affect the screensaver settings of the computer con- nected to the computer module.

  • Seite 127: Selecting A Keyboard Layout For Inputs Via Osd

    Configuration Selecting a keyboard layout for inputs via OSD If the on-screen display shows other characters than entered on the console key- board, the keyboard layout has to be adjusted. Make sure which keyboard layout the connected keyboard uses and configure it in the settings of the user module.

  • Seite 128: Resetting The Default Settings

    Configuration Resetting the default settings NOTE: This function can be carried out only via web application. This function is used to reset the default settings of the KVM extender. By perform- ing this function, the default settings mentioned on page 23 are reactivated. How to reset the default settings: NOTE: Open the local OSD of the user module by pressing the...

  • Seite 129: Changing The Colour Of The Information Display

    Configuration Changing the colour of the information display By default, information display are shown in light green. You can adjust the colour of the information display in your personal profile. In addition to the default colour light green the following colours are supported: black dark red green...

  • Seite 130: Information Display

    Configuration Information display Information displays are shown temporarily (5 seconds) in the upper left corner. ADVICE: If the temporary information display is active, you can press the hotkey Ctrl+Caps Lock to repeat the caption. The information display can also be shown permanently or it can be disabled How to change the setting of the information display: 1.

  • Seite 131: Adjusting The Transparency Of The On-Screen Display

    Configuration Adjusting the transparency of the on-screen display In the default settings of the KVM switch, the on-screen display covers parts of the screen content. However, the parts of the screen contents covered by the OSD are still visible. You can adjust the transparency level or turn the transparency off. How to adjust the transparency of the on-screen display: 1.

  • Seite 132: Automatic Closing Of The Osd After Inactivity

    Configuration Automatic closing of the OSD after inactivity If desired, you can set the OSD to close automatically after a period of inactivity. The period of inactivity can be defined by entering a value between seconds. NOTE: To disable the function, enter the value How to change the period of inactivity after which the OSD closes: 1.

  • Seite 133: Changing The Position Of The Information Dispaly

    Configuration Changing the position of the information dispaly In the default configuration, the information display is shown at the left upper cor- ner of the console monitor. However, you can adjust the position to your liking. How to change the position of the information display: 1.

  • Seite 134: Further Information

    Further information Further information Support of any resolution In full screen mode, the system generally supports all resolutions DL-DVI-Vision-IP-Fiber that can be transmitted through a single link interface according to DVI specifica- tion 1.0. This restriction mainly affects the pixel rate, which can be between 25 MHz and 165 MHz.

  • Seite 135: Determining Network Settings Via Service Port

    Further information To make sure that the computer connected to the computer module DL-DVI-Vision-IP-Fiber-CPU ) can already access the features of the remote monitor during booting, the KVM extender contains a cache function. Even when the com- puter module or the user module are switched off or the devices are not intercon- nected, the properties of the most recently connected monitor or a default data block are provided in the KVM extender.

  • Seite 136: Establishing A Connection By Using A Terminal Emulator

    Further information Establishing a connection by using a terminal emulator How to establish a connection using a terminal emulator: 1. Start any terminal emulator (e.g.Tera Term oder PuTTY). 2. Establish a new connection via terminal emulator and enter the follwoing set- tings: ...

  • Seite 137: Pin Assignment Of The Rs232 Socket/Interface

    Further information Pin assignment of the RS232 socket/interface The following figures show the pin assignments of the RS232 plug as well as the RS 232 socket: User module Computer module RS232 plug RS232 socket The table shows how the different lines of the data connection are assigned to the according pins: Pin no.

  • Seite 138: Status Leds

    Status LEDs Status LEDs The LEDs on both the front and the back panel of the computer module and the user module let you control the operational status of the KVM extender at any time. Meaning of the LEDs on the front panel Area Color Status...

  • Seite 139: Meaning Of The Leds On The Back Panel

    Status LEDs Area Color Status Meaning Network left yellow Connection to remote station has been Management established. Connection to remote station has not been established. right green Connection to remote station has been established. Connection to remote station has not been established.

  • Seite 140: Technical Data

    Technical data Technical data General features of the series DL-DVI-VISION-IP-FIBER SERIES Interfaces for Monitor:  see specific features remote console PS/2 keyboard/mouse: 2 × PS/2 socket USB keyboard/mouse: 2 × USB-A socket Generic-HID: 1 × USB-A socket Audio: 3.5-mm jack plug (Speaker) 3.5-mm jack plug (Micro In) RS232: 1 ×...
  • Seite 141 Technical data DL-DVI-VISION-IP-FIBER SERIES Main power supply Type: internal power pack Connector: IEC plug (IEC-320 C14) Voltage: AC100-240V/60-50Hz Redundant power suppply Type: external power pack Connector: miniDIN-4 Power socket Voltage: +12VDC G&D DL-DVI-Vision-IP-Fiber · 64...

  • Seite 142: Specific Features Of Devices

    Technical data Specific features of devices DL-DVI-VISION-IP-FIBER-AR-CON Interface for Monitor: 1 × DL-DVI-D socket remote console Interface to KVM, Audio and RS232: 1 × LC duplex socket counterpart station Current consumption Main power supply: 100-240 VAC/60-50 Hz/0.3-0.2 A Redundant power suppply: 12 VDC/1.2 A Casing Material: anodised aluminium...

  • Seite 143: Features Of Transmission Modules

    Technical data Features of transmission modules MULTIMODE TRANSMISSION MODULE Data transmission Type: fibre optics (2 glass fibres) Interface type: LC duplex Cable length (max.) Multimode 50/125 μm, 550 metres (fibres with 500 MHz*km), Class OM2: 500 metres (fibres with 400 MHz*km) Multimode 62,5/125 μm, 220 metres (fibres with 160 MHz*km), Class OM1:...
  • Seite 148 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. https://gdsys.de/A9100328 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany http://www.gdsys.de sales@gdsys.de...
