DITEC Cross3E Montage- Und Wartungshandbuch Seite 7

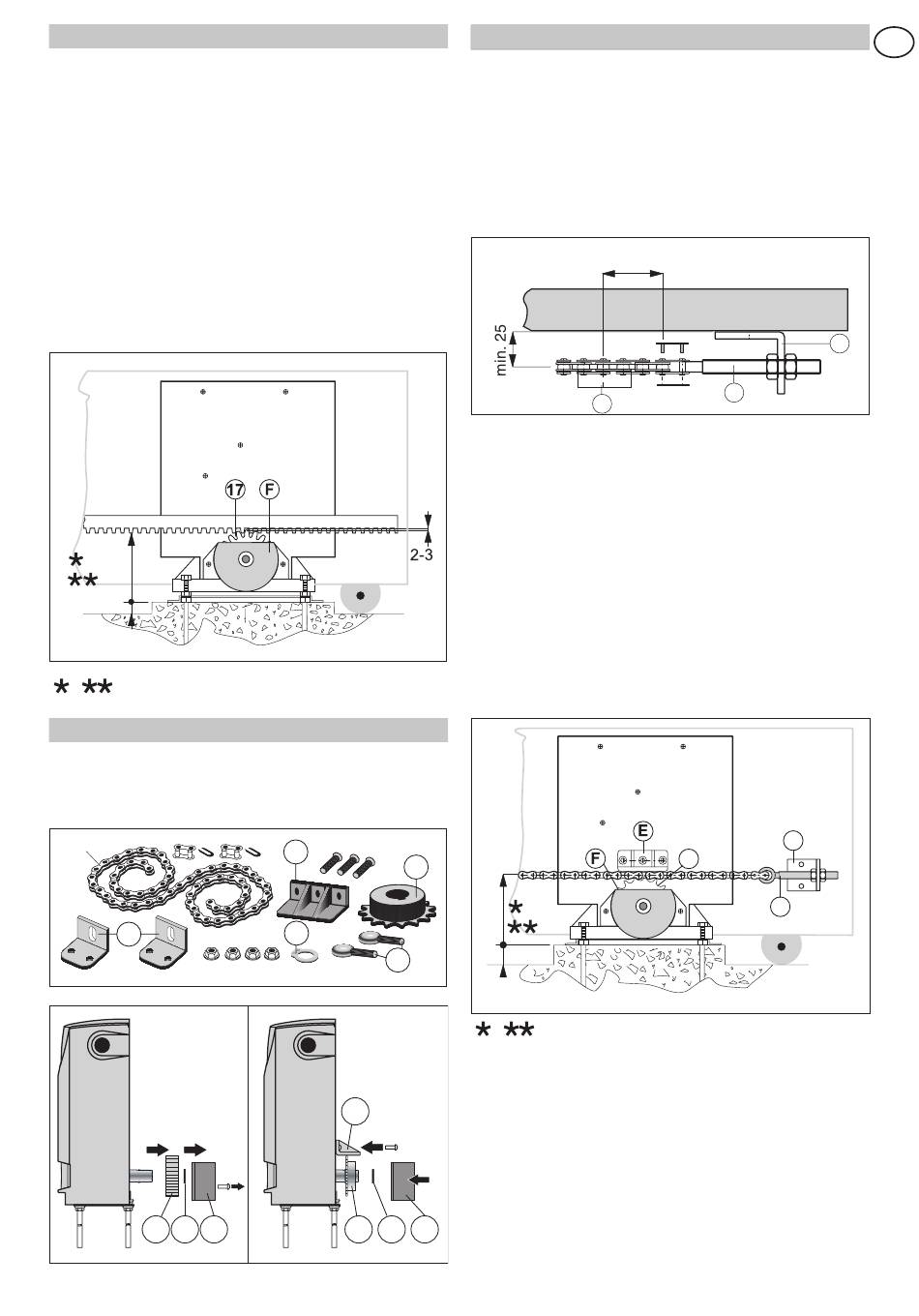

3.4 Befestigung der Zahnstange
- Entsichern Sie den Getriebemotor (siehe Operation VER-
RIEGELN / ENTRIEGELN) und in die Position bringen, in
der sich das Tor öffnet. Zahnstange auf Ritzel [17] legen,
das Tor manuell schieben und die Zahnstange auf der
gesamten Länge befestigen.
- Nach vollständiger Befestigung stellen Sie den Getriebe-
motor derart in der Senkrechten ein, daß ein Spiel von 2-3
mm zwischen Ritzel und Zahnstange bleibt.
Achtung: das Torgewicht darf nicht auf dem Ritzel liegen,
da es sonst zu Funktionsstörungen kommt.
- Verriegeln Sie nun den Getriebemotor endgültig unter
Verwendung der Muttern [A].
- Fetten Sie die Zahnstange und das Ritzel nach der Montage
leicht ein. Manuell überprüfen, ob das Tor ordnungsgemäß
läuft und keine Reibung aufweist.
( )90
( )100
~50
( - ) Siehe Abbildung in Kapitel 3.2.
3.5 Kette Montage Cross3TC
- Abdeckung [F] und Seeger-Ring [G] abnehmen und Ritzel
[17] herausziehen. Ritzel [L] einsetzen, mit Seeger-Ring [G]
befestigen und Abdeckung [F] wieder aufsetzen. Ketten-
Gegenstoßbügel [E] befestigen.
5.9 m
C
17 G F
E
L
G
D
E
L G F
25
3.6 Kettenmontage
- Entsichern Sie den Getriebemotor (siehe Operation
VERRIEGELN / ENTRIEGELN) und führen Sie die Kette
zwischen das Ritzel [L] und den Anschlag [E], wobei Sie
das Ritzel von Hand drehen.
Unter Verwendung der mitgelieferten Ketten kann das Tor
einen maximalen Lauf von 5.7 m ausführen.
-
Bringen Sie das Tor in die Öffnungsposition und befestigen
Sie die Bügel [C] auf dem Flügel. Beachten Sie dabei die
Angaben in der Abbildung.
min. 60
L
- Verbinden Sie die zuvor auf dem Getriebemotor montierte
Kette am Zugstab [D] und befestigen Sie diesen mit dem
Bügel [C].
- Befestigen Sie die Kette unter Verwendung des Zugstabes
[D] und des Bügels [C] (überschüssige Kettenlänge absch-
neiden) auf der gegenüber liegenden Seite des Tors.
Bei Tor in Position vollkommener Öffnung und Schließung
prüfen Sie, ob der in Abbildung angegebene Abstand
zwischen dem Ritzelmittelpunkt [L] und dem Zugstab [D]
eingehalten wird.
- Verriegeln Sie nun den Getriebemotor endgültig unter
Verwendung der Muttern [A].
- Spannen Sie die Kette mit Hilfe der Zugstabes [D]. Fetten
Sie die Kette und das Ritzel nach der Montage leicht ein.
( )90
( )100
~50
( - ) Siehe Abbildung in Kapitel 3.2.
C
D
C
L
D
CROSS3E - IP1780
D
