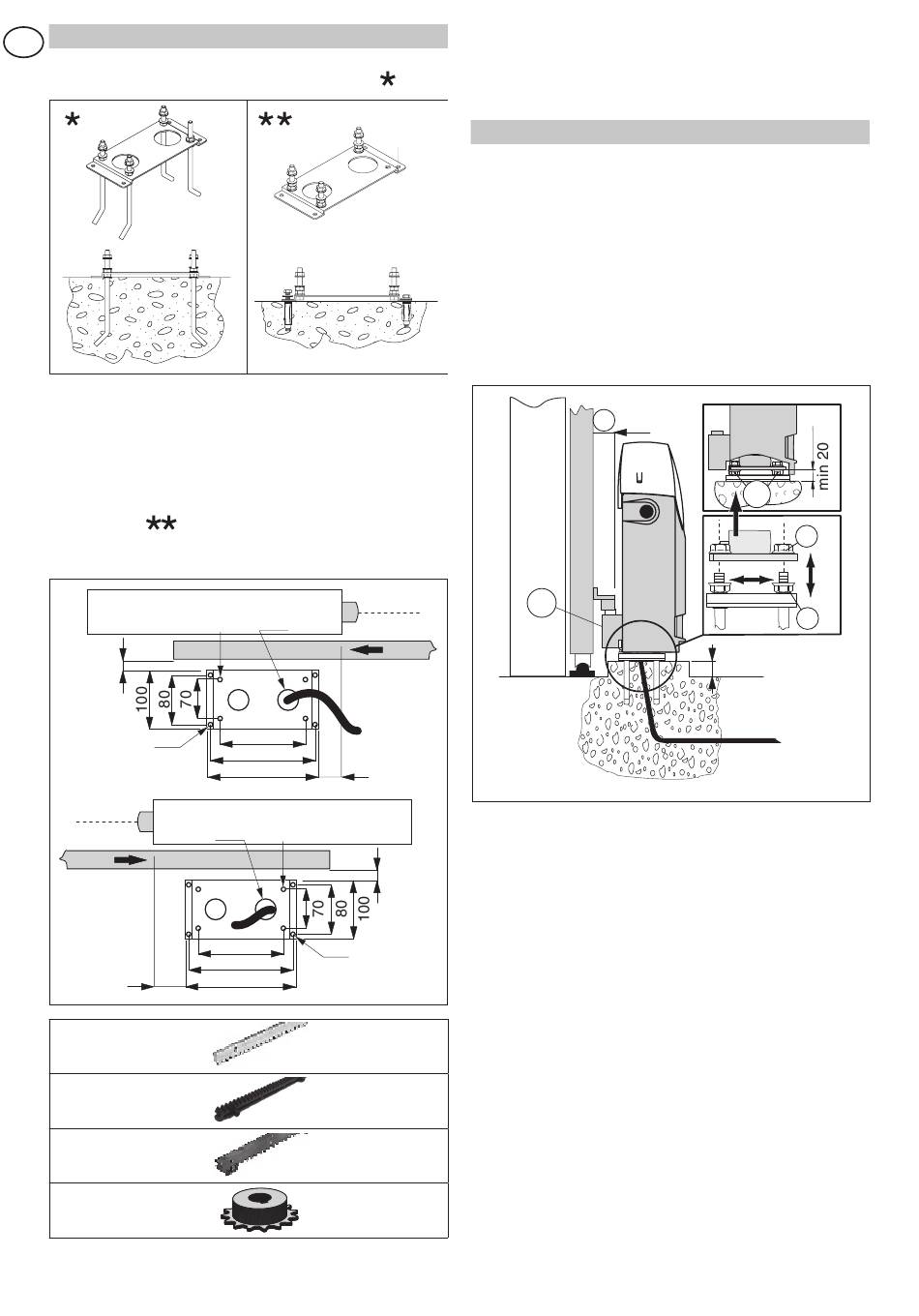

3.2 Vorbereitung der Grundplatte
D
-
Verankerungselemente auf der Grundplatte [15] anbringen
und mit den mitgelieferten Muttern befestigen (
-
Zementplatte vorbereiten, in die die Verankerungslemente
und die Grundplatte eingelassen sind. Diese Zementplatte
muß nivelliert und sauber sein, wobei die in Abbildung
angegebenen.
Wenn bereits ein Zementfundament vorhanden ist, wird die
Grundplatte [15] mit geeigneten Dübeln befestigt (nicht im
Lieferumfang enthalten) um die Einstellung in der Höhe zu
erlauben (
).
Führen Sie die Kabelkanäle wie in der Abbildung gezeigt
durch die rechte Bohrung.
(♦)X+5
(♦♦) 40
Ø7
DX
min
80
(♦) CROSS CRI
(♦) CROSS CRP
(♦) CROSS CRN
(♦♦) CROSS 3TC
CROSS3E - IP1780
Ø8.5
Ø50
160
min
200
60
220
Ø50
Ø8.5
160
Ø7
200
220
X = 40 mm
X = 30 mm
X = 40 mm
40 mm
Anm.: ist die Betoninsel bereits vorhanden, kann das
verstellbare Unterteil SUPCS eingesetzt werden.
Achtung: Der Getriebemotor muss angehoben werden,
).
um eine Überschwemmung zu vermeiden.
3.3 Montage des Getriebemotors
Ø 7
-
Die beiden vorderen Schrauben lösen, die Entsicherung-
sklappe öffnen und das Deckel abnehmen.
-
Beginnen Sie nun mit der Montage des Getriebemotors auf
der Grundplatte.
-
Einstellungen des Getriebemotors.
Durch Verschieben in den Ösen der Verankerungsbügel in
horizontal (max 5 mm). Mit den drei Stellschrauben [B] in
vertikal (max 10 mm).
Anm.: bei der Einstellung in vertikal halten Sie den Motor
leicht erhöht bezüglich der Grundplatte, damit die Zahnstan-
ge befestigt werden kann und Nachregulierungen möglich
bleiben.
20
SX
(♦)X+5
(♦♦) 40
24
X
B
5
~50
A
10
B
